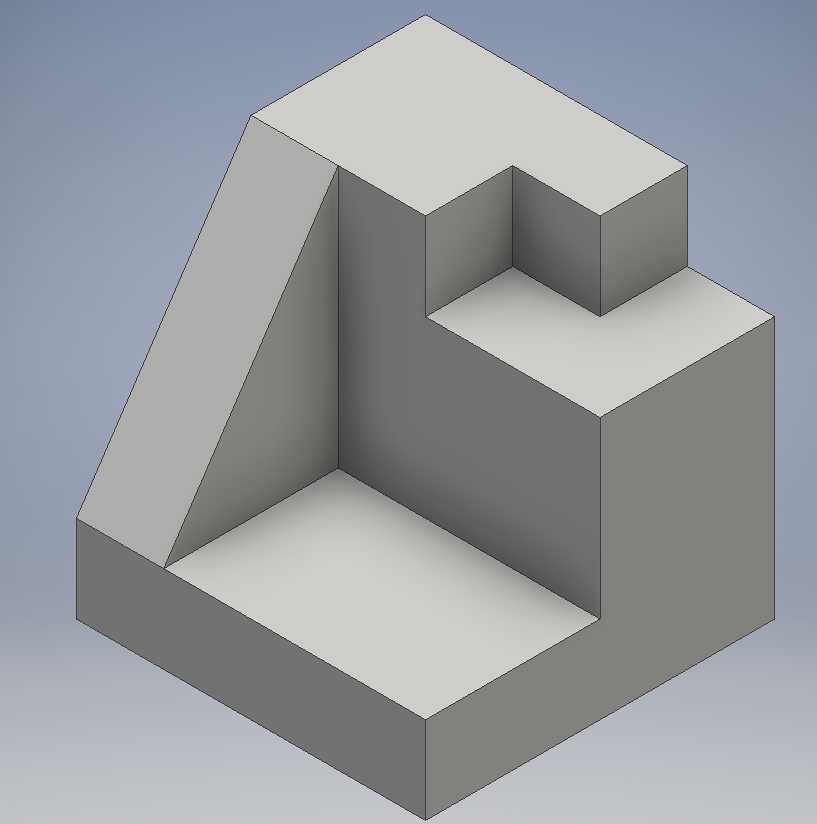

该零件属于工装夹具与小型设备机架常用的定位支撑类构件,日常多应用在非标自动化生产线的工位旁、小型检测设备的载台固定端、以及教学实训用的组合夹具套件中,主要承担工件侧向定位、底部承载以及相邻构件安装基准的作用,在小载荷的工位辅助定位场景中,这类一体成型的支撑块比拼接式构件的装配误差更小,长期使用也不会出现拼接螺栓松动导致的定位偏移问题。从结构设计逻辑来看,主体采用L型的基础构型,是为了同时实现两个垂直方向的安装贴合,竖直面可抵靠在设备型材的侧壁上,水平面可通过螺栓固定在台面板表面,两个方向的安装面都预留了足够的螺栓排布空间,不会出现安装工具干涉的问题。左侧的三角加强筋结构并非冗余设计,当支撑块的水平段承载竖向载荷时,
L型的拐角位置是应力集中最明显的区域,三角筋直接连接水平段顶面与竖直段外侧,可将拐角处的弯曲应力直接传导分散到两个相邻的安装面上,大幅提升整体的抗形变能力,即使长期承受偏载,拐角处也不会出现开裂或者永久变形。右侧的阶梯式凸起结构,是为了适配不同高度的工件定位需求,两级台阶的垂直面都做了直角清根处理,可与工件的直角边完全贴合,避免因圆角过渡导致的定位间隙,每一级台阶的水平面都经过平面度处理,可作为小型工件的支撑面使用,无需额外加装调整垫片。在安装边界方面,该零件的底部安装面为完整的矩形平面,可直接贴合在粗糙度Ra3.2以下的金属台面上,安装孔位的中心距按照常规铝型材的槽间距设计,可直接适配市面上主流的40系列、
50系列工业铝型材的安装需求,不需要额外加工转接板。零件的外侧轮廓没有突出的尖角,所有非定位面的棱边都做了小尺寸的倒角处理,既可以避免安装过程中划伤操作人员,也能消除零件加工时产生的毛刺飞边。在实际选型使用时,需要注意该零件的承载上限与加强筋的厚度直接相关,当用于承载重量超过5kg的工件时,需要确认安装面的螺栓锁紧扭矩达到推荐值,避免支撑块受载后出现倾覆。另外,零件的两个定位垂直面的垂直度公差控制在0.02mm以内,可满足普通机加工工件的定位精度要求,如果用于更高精度的检测场景,可在安装后对定位面进行二次修磨,进一步提升贴合精度。这类一体加工的支撑块相比焊接式的同功能构件,没有焊接变形的问题,成品的一致性更好,适合批量采购用于标准化的工装搭建,不需要每个构件单独做焊后时效处理,能大幅缩短工装的装配调试周期。
