阶梯开槽式定位支撑块结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:337577
  • 阶梯开槽式定位支撑块结构设计
  • 阶梯开槽式定位支撑块结构设计

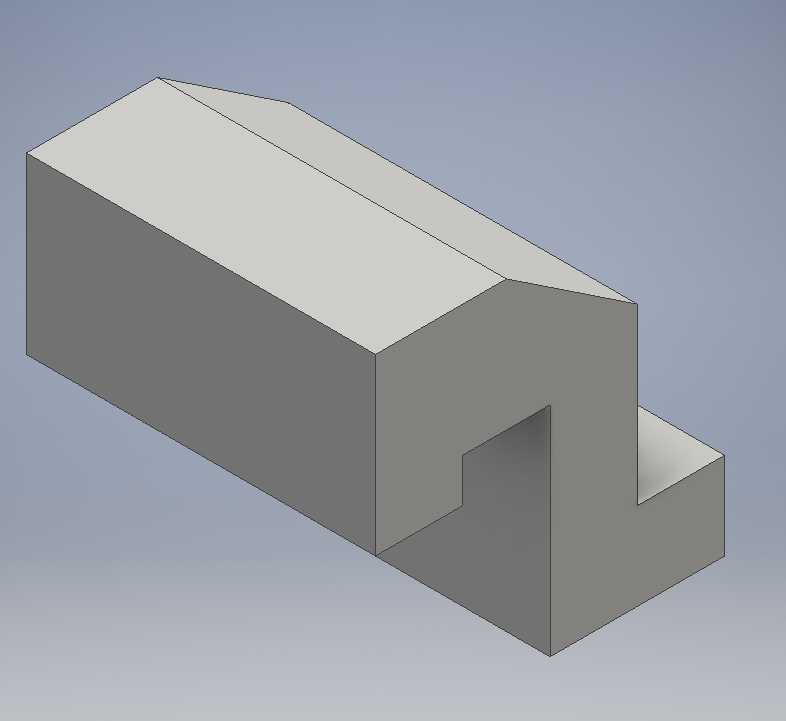

  在工装夹具、非标自动化设备的工位定位场景中,这类带阶梯开槽的块状支撑件是十分常见的基础承载构件,日常产线换型调试、工件定位装夹环节里,它的结构合理性直接影响工位装夹的重复定位精度,也关系到操作人员上下料的操作便捷性。从结构设计逻辑来看,这个构件整体采用长方体为基础构型,顶部做了斜向切边处理,并非随意的造型修饰——斜切面的存在是为了避让工件装夹时的突出轮廓,避免上料过程中工件与支撑块发生硬磕碰,同时也能减少支撑块与工件的无效接触面积,降低接触面的加工精度要求,减少不必要的铣削加工量。构件中部开设的通槽是核心功能结构,槽的宽度、深度尺寸需要匹配对应工位的定位销或者工件的定位凸台尺寸,槽的两个内侧壁需要保证平行度公差在0.02mm以内,槽底平面的平面度公差控制在0.015mm范围内,这样才能保证工件落位时不会出现偏斜,装夹后受力均匀,不会因为局部接触应力过大导致工件变形或者支撑块磨损加快。

  从安装边界来看,这个支撑块的底部为完整平面,设计时通常会在底部预留两个沉头安装孔,用于通过内六角螺栓固定在工装基板或者工作台的T型槽位置,安装时需要保证支撑块的上支撑面与工装基板平面的平行度符合工位要求,避免因为安装倾斜导致工件定位偏差。构件右侧的阶梯结构是为了适配不同高度的工件支撑需求,低位台阶可以承托工件的下沿凸边,高位平面作为主要的承载面,两个台阶的高度差需要根据对应工件的轮廓尺寸精准设定,差值过大容易导致工件装夹时悬空,差值过小则无法起到限位避让的作用。在实际应用场景中,这类支撑块常出现在机加工工位的工件装夹工装、焊接工位的定位靠模、装配线的工件承托座上,相比一体式的复杂工装,这种单独的块状支撑件加工难度低,后期维护更换成本小,当产线换型需要调整支撑高度或者开槽位置时,只需要更换对应规格的支撑块即可,不需要对整套工装进行大规模改造,能够大幅缩短产线换型的调试周期。

  设计这类构件时,材料选择通常根据使用场景的负载要求确定,轻载装配工位可以选用45号钢做调质处理,表面发黑防锈即可;如果是用于焊接工位,需要选用不易粘焊渣的材质,或者在支撑面做淬火处理提升表面硬度,减少焊渣飞溅造成的表面损伤;如果是用于精密机加工的定位支撑,还需要对支撑面做磨削加工,保证表面粗糙度达到Ra1.6以下,避免因为表面粗糙度过大导致工件定位出现微米级的偏差,影响最终的加工精度。另外,构件上的斜切面角度也需要结合上下料的操作路径设计,通常斜切面与竖直面的夹角控制在15度到30度之间,角度过小起不到导向避让的作用,角度过大则会削弱支撑块顶部的结构强度,长期承受重载时容易出现边角崩裂的问题。开槽的端部位置通常会做小的倒角处理,一方面是去除加工后的锐边毛刺,避免操作人员安装调试时被划伤,另一方面也能在工件落位时起到一定的导向作用,即使工件初始放置位置有微小偏差,也能顺着倒角滑入槽内完成定位,降低操作人员的对位难度。在实际建模过程中,这类零件不需要做过多的冗余特征,所有结构都要服务于功能需求,避免不必要的圆角、凸台增加加工成本,同时要考虑加工工艺的可行性,比如开槽的深度不能超过构件整体厚度的三分之二,避免槽底位置的结构强度不足,长期受侧向力时出现断裂变形;所有的棱边除了功能需要的锐边之外,都要做0.5mm的倒角处理,符合机械零件的通用加工规范。
