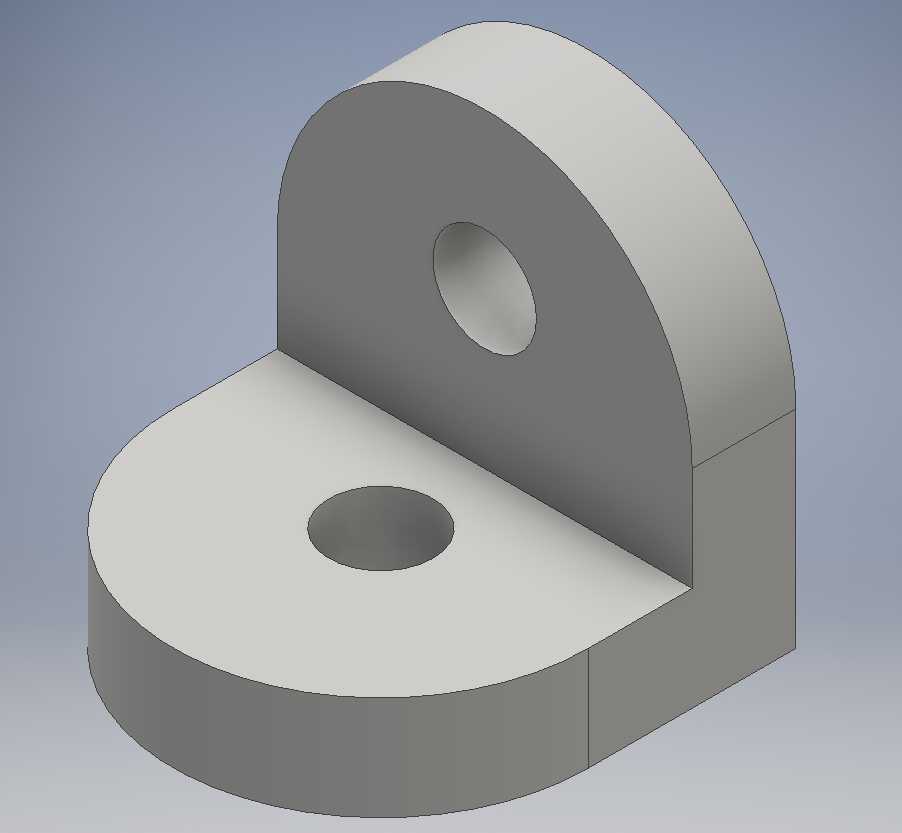

带双安装孔L型半圆立式支座结构件

这类L型带半圆立板的支座构件，在轻工输送线侧边导向机构、小型工装夹具的定位模块、台式检测设备的传感器安装支架场景里十分常见，日常做结构设计时经常会碰到类似的安装需求，核心是利用垂直相交的两个安装面，实现水平基面与垂直安装位的刚性衔接，避免额外拼接角件带来的装配累积误差。从结构功能来看，底部带半圆端头的水平板是整个构件的安装基面，板上开设的通孔用于穿装螺栓，将整个支座固定在设备的台面、型材框架或者机座基准面上，底部板做半圆端头处理，一方面是缩减构件整体的外伸尺寸，避免在紧凑安装空间里和周边运动部件发生干涉，另一方面也能消除直角端头的应力集中问题，在设备长期运行产生振动的工况下，不会因为直角处的应力突变出现基座开裂的问题。垂直方向的半圆立板和水平底板是一体化成型结构，两者衔接处做了等厚度的直角过渡，没有额外增设加强筋，这是因为这类支座通常承载的是轻载工况，比如承托小型导向轮、安装接近开关支架、固定气动管路的管夹等，一体化的等厚结构完全能满足承载需求，同时也能减少加工工序，不管是采用整块铝料铣削成型，还是采用钢板焊接后打磨，抑或是开模做压铸、注塑成型，都能简化工艺路径，降低单件的制造成本。立板上开设的横向通孔，是核心的功能安装位，这个孔可以用来穿装销轴，铰接小行程的摆杆机构，也可以穿装螺栓来固定立式安装的小型功能组件，孔的轴线和底部安装基面保持严格平行，在建模阶段就要约束好这个形位公差，否则安装后的组件会出现偏斜，比如安装导向轮的话会出现皮带跑偏、导向卡滞的问题，安装传感器的话会出现检测距离偏差、信号触发不稳定的故障。做这类构件的三维建模时，首先要确定安装边界尺寸，先根据实际安装空间的大小确定底板的总长度、宽度以及厚度，通常这类轻载支座的底板厚度不会超过12mm，立板的厚度和底板保持一致，保证整体结构的刚性均匀，不会出现某一侧刚度过低产生形变的问题。立板的半圆直径和立板的宽度保持一致，也就是立板的两个侧边和半圆的两个端点相切，这样整个立板的外轮廓是矩形加半圆的顺滑过渡，没有突兀的棱角，既方便加工时走刀，也能避免安装调试时锋利棱角划伤操作人员。两个安装孔的位置设定要符合安装规范，底板上的孔中心到底板半圆端头的距离要大于螺栓头外径的1.5倍，保证拧螺栓的时候有足够的操作空间，不会出现扳手碰到底板边缘的情况，同时孔中心到立板内侧垂直面的距离也要留出足够的余量，避免螺栓穿装后和立板发生干涉。立板上的横向通孔中心到底板安装面的高度，要根据所安装组件的作业高度来确定，建模时可以先预留调整余量，在实际装配时如果有高度偏差，也可以通过在底板下方加装调整垫片的方式来微调高度，不需要重新加工构件。在实际选型应用的时候，要根据承载的载荷大小选择对应的材质，如果是用于普通的工装定位，采用普通Q235钢板焊接后做喷塑处理即可，成本低且刚性足够；如果是用于有耐腐蚀要求的食品加工设备周边，可以采用304不锈钢材质铣削成型，表面做抛光处理，避免积尘滋生细菌；如果是用于轻量化的自动化设备机架上，也可以采用6061铝合金加工，重量轻且不易生锈，适合移动类的小型设备使用。这类构件看似结构简单，但是在实际设备装配里的使用量很大，建模时把各个安装孔的位置、各个面的形位公差约束到位，能大幅减少后续生产装配时的返修率，避免出现孔位对不上、安装面不垂直导致的组件偏斜问题，做结构设计的时候不能因为零件简单就忽略细节，往往越是这类基础的连接构件，越容易因为尺寸设定不合理导致整个机构的装配精度下降。
