带安装基座的轴类连接定位零件结构

　　在各类工装夹具、小型传动模组以及设备侧装定位结构中，这类带方形安装基座的轴类构件是非常常见的连接单元，日常做结构设计时经常会碰到类似的选型与建模需求。很多人刚接触这类零件的时候容易把它和普通的销轴搞混，实际上它的功能边界要宽很多——方形基座的存在，让它不需要额外加工定位卡槽或者配套锁紧挡圈，仅靠基座的平面贴合就能完成轴向的位置限定，安装的时候只需要在安装面板上加工对应直径的过孔，把轴段穿过去之后，基座端面贴紧安装面，再通过基座上的沉孔拧入紧固螺丝就能完成固定，比光轴配挡圈的安装方式少了至少两个装配工序，在批量装配的生产线设备上能省下不少人工工时。

　　从实际使用场景来看，这类零件常被用作小型悬臂的支撑轴、检测传感器的安装定位柱、或者是轻质门板的铰接转轴，因为基座是整块方形结构，和安装面的接触面积比圆形法兰更大，承受侧向载荷的时候单位面积的压应力更小，不容易出现安装面凹陷或者零件偏转的问题。做结构设计的时候，首先要确定的是伸出轴段的直径和长度，这部分尺寸直接和配套的转动件或者滑动件的内孔尺寸匹配，要注意轴段根部和基座连接的位置必须做圆角过渡，不能直接加工成直角，不然热处理或者受载的时候应力集中很容易在根部出现断裂，尤其是在有反复冲击载荷的工况下，这个圆角的半径一般取轴径的十分之一左右，既能保证应力释放，又不会因为圆角过大导致配套零件装不到位，出现和基座端面贴合不严的问题。

　　然后是方形安装基座的尺寸设计，基座的边长一般要比轴段直径大出至少一倍，一方面是留出紧固螺丝的安装空间，避免螺丝孔和轴的过孔出现干涉，另一方面也是保证足够的支撑力臂，减少轴段受载时基座受到的倾覆力矩。基座的厚度不需要做太厚，一般根据轴段承受的载荷大小取5到15毫米即可，过厚的话会增加不必要的零件重量，还会占用安装面板外侧的空间，过薄的话紧固螺丝的时候容易出现基座变形，导致轴段的垂直度超差。这里要特别注意安装孔的位置设计，两个安装孔要对称分布在轴孔的两侧，中心距要和常用的安装孔位规格匹配，孔的形式优先选沉头孔，这样螺丝拧紧之后头部不会突出基座表面，不会出现和其他周边零件刮蹭的问题。

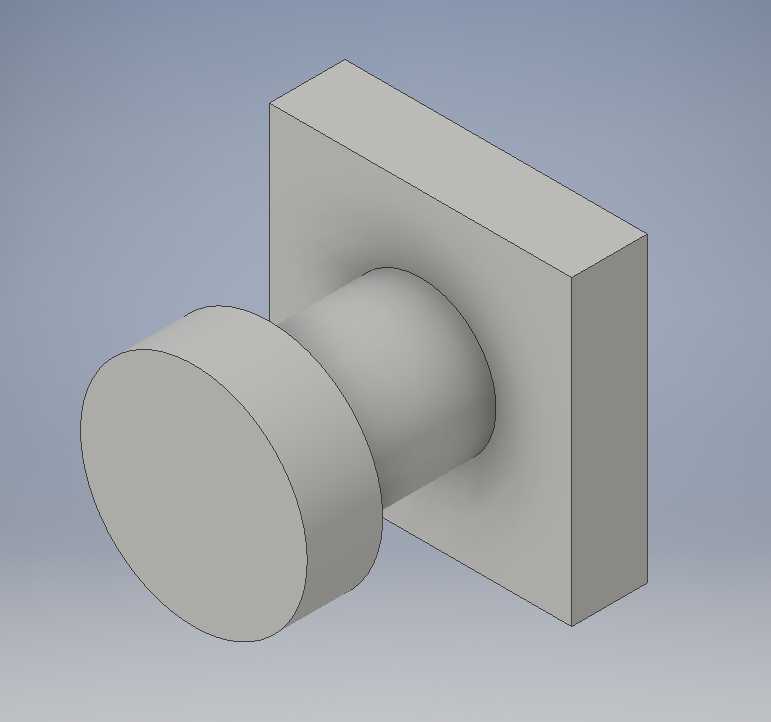

　　轴段本身的结构也不是整根等直径的，从图里能看到靠近自由端的位置有一圈直径更大的凸台，这个凸台的作用是给套装在轴上的零件做轴向定位，比如套装直线轴承或者衬套的时候，零件端面顶在这个凸台上，就能确定准确的安装位置，不需要额外加装轴用挡圈，凸台的厚度一般取3到5毫米，直径比轴段大2到4毫米就足够，太大的话会增加零件加工的材料去除量，提高加工成本。轴的自由端边缘要做小倒角处理，方便配套零件的装配导入，也能避免安装的时候锋利的边缘划伤操作人员或者损坏配套零件的密封件。

　　做三维建模的时候，这类零件的建模逻辑其实很清晰，先绘制方形基座的草图，拉伸成实体之后，在基座的对应面上绘制轴段的两个同心圆草图，分别拉伸对应长度的轴身和定位凸台，之后再处理安装沉孔、根部圆角、端部倒角这些细节特征。建模的时候要特别注意特征的先后顺序，一般是先做主体结构，再做切除类的孔特征，最后添加圆角和倒角，这样不容易出现特征报错，后续修改尺寸的时候也能直接通过修改草图参数快速调整，不需要重新建模。另外在装配环境里调用这个零件的时候，要优先用基座的安装面作为装配配合的基准面，再配合轴段的同轴度约束，能快速完成零件的定位，也方便后续做干涉检查的时候快速排查配合间隙问题。

　　从安装边界来看，这类零件安装的时候需要在安装面板上预留的空间，除了基座本身的方形轮廓尺寸之外，还要在基座的外侧留出扳手的操作空间，方便拧紧紧固螺丝，一般预留的空间比基座边长大出20毫米左右就足够，不需要预留太大的操作空间。轴段伸出的长度要根据配套零件的总厚度来确定，一般要比配套零件的总厚度长出2到3毫米，方便加装端部的锁紧件或者留出一定的窜动间隙，不能刚好和零件厚度齐平，不然容易出现零件脱落的问题。如果是用在有相对转动的铰接场景，轴段的表面粗糙度要控制在合理范围，不能太粗糙不然会加速衬套的磨损，也没必要做太高的光洁度，不然会增加不必要的加工成本。
