直径五毫米长度十五毫米圆柱压缩弹簧

　　做机械结构设计这么多年，小尺寸压缩弹簧的选型和建模往往最容易被新手忽略，很多人觉得弹簧不就是个螺旋圈，随便拉个螺旋线扫掠就行，真到装配和实际工况验证的时候才发现，节距、线径、端部结构这些参数差一点，整个机构的复位、缓冲效果就完全不对。这次做的这款小弹簧，线径和外径匹配下来整体直径5毫米，自由长度15毫米，是针对小型电子设备按键、微型气动阀芯复位、小型夹具顶出这类紧凑安装空间设计的弹性元件。

　　先从实际应用场景说，这类小弹簧的使用场景其实非常多，比如消费电子类的轻触按键内部，需要的就是这种小外径、短行程的压缩弹簧，提供稳定的按压力度和复位弹力，不能太硬按不动，也不能太软按下去卡滞；还有小型气动电磁阀的阀芯复位，安装空间往往只有几毫米的直径余量，长度方向也受阀体内腔限制，15毫米的自由长度刚好匹配常规微型两位三通阀的阀芯行程，预压后不会出现并圈卡顿的问题；另外在小型工装夹具的定位顶针结构里，这类弹簧也常用来提供顶出弹力，工件装夹时顶针压缩，松夹时顶针自动把工件顶出，方便取件。

　　从设计思路上来说，做这个弹簧的三维模型的时候，首先要考虑的是端部结构，常规压缩弹簧如果两端不做并圈磨平，安装的时候很容易出现偏斜，弹力方向和轴线不重合，用久了就会出现弹簧侧弯、卡滞的问题，所以建模的时候两端各做了一圈并紧的支撑圈，端部磨平处理，保证两端的支撑面和弹簧轴线垂直，安装的时候不管是放在沉孔里还是套在导杆上，都能保证弹力沿轴向输出。然后是节距的设计，这款弹簧的有效圈数是根据常用的弹力需求算的，线径选的是适配5毫米外径的常规规格，工作行程控制在自由长度的30%以内，也就是最大压缩量不超过4.5毫米，这个压缩比下弹簧的疲劳寿命能满足常规10万次以上的循环使用要求，不会因为压缩量过大出现永久变形。

　　再说到安装边界的问题，很多新手选弹簧的时候只看自由长度和外径，忽略了安装的导向和间隙，这款直径5毫米的弹簧，如果是安装在沉孔里，沉孔的直径建议做到5.2到5.4毫米，留0.2到0.4毫米的径向间隙，既不会因为间隙太大导致弹簧偏斜，也不会因为间隙太小弹簧外径公差导致卡滞；如果是套在导杆上使用，导杆的直径建议做到3.8到4毫米，和弹簧内径留足够的间隙，避免弹簧压缩的时候内径收缩抱向导杆。长度方向的安装尺寸，预压量建议留1到1.5毫米，也就是安装后的初始长度在13.5到14毫米，这样既能保证弹簧不会在安装位置松动，也能留出足够的工作行程空间，不会一受力就直接压并。

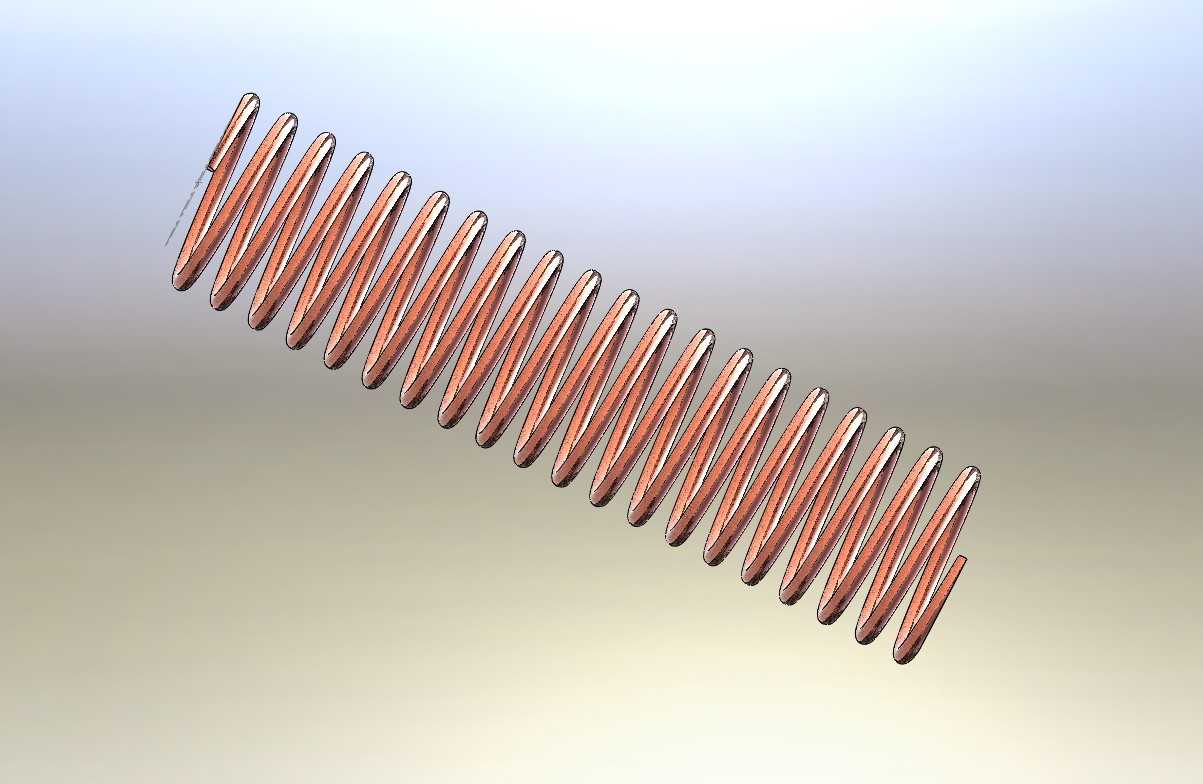

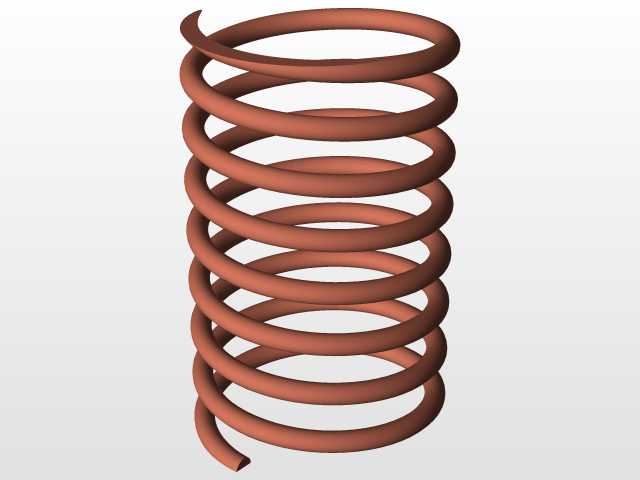

　　建模的时候还要注意螺旋升角的细节，很多人做弹簧模型的时候螺旋线的螺距全程一致，忘了两端并圈部分的节距是等于线径的，做出来的弹簧两端是翘起来的，和实际加工出来的产品不符，导进装配体里做干涉检查的时候也会出现错误的干涉提示。另外弹簧的表面处理，这类小弹簧常用的是镀铜或者镀锌处理，图里的铜色外观就是常见的镀铜防锈处理，适合在普通室内工况下使用，如果是有腐蚀的工况，还可以换成不锈钢材质，但对应的线径和弹力参数要重新核算，因为不锈钢的弹性模量和弹簧钢不一样，同样尺寸下弹力会有差异。

　　实际选型的时候还要注意，这类小弹簧的刚度不能只看理论计算值，因为线径的公差、材料的批次差异都会影响实际刚度，所以在做结构设计的时候，弹簧的安装位置最好预留0.5到1毫米的长度调整空间，比如用调节螺钉顶在弹簧端部，方便装配的时候调整预压力，达到设计需要的弹力效果。不要小看这么一个小弹簧，很多小型设备的故障往往就出在这类小元件上，要么弹簧选的太软复位不到位，要么选的太硬导致机构受力过大磨损加快，甚至有的因为弹簧安装偏斜，工作的时候蹭到周边零件，用不了多久就磨断失效。做三维建模的时候把这些实际安装和工况的细节考虑进去，建出来的模型才不是只能看的花架子，能直接用来做装配验证、干涉检查，甚至导出工程图给加工厂直接生产，这才是机械三维建模的实际意义，而不是随便画个形状凑数。
