带三视图投影示意的斜切带槽块体

　　日常做机械制图教学、入门建模练习的时候，这类带斜切面、内槽结构的块体零件是最常用的训练载体，很多刚接触三维建模、工程制图的从业者，都是从这类基础几何体的投影对应、特征搭建开始练手，建立空间投影逻辑的。你看这个零件的结构，主体是一个基础矩形块，其中一个侧面做了斜向切除，形成一个大角度的斜切面，顶面靠近后侧的位置开了一个矩形通槽，槽的两个侧壁垂直于顶面，槽底是平面，整个零件没有复杂的曲面、螺纹或者装配特征，所有特征都是基于正交基准面做的拉伸、切除操作，非常适合用来练习从二维三视图还原三维实体的建模思路。

　　从实际应用场景来说，这类结构块除了作为制图教学的练习件，在很多工装夹具的定位块、非标设备的基础垫块、输送线的挡块结构里也经常能看到类似的结构变体——斜切面往往用来做工件导入的导向面，避免直角边磕碰工件表面，顶面的槽要么用来嵌装检测开关的线缆，要么用来容纳定位销的突出部分，或者作为避让槽给相邻运动部件留出运动间隙，避免装配的时候出现硬干涉。

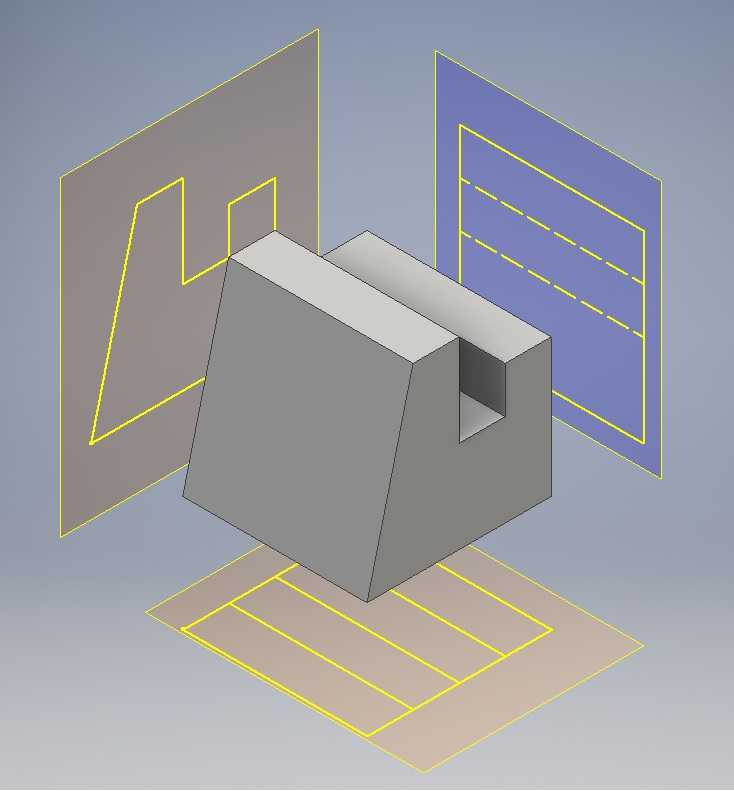

　　做这个零件的建模的时候，首先要确定三个正交基准面的对应关系，和图里的三个投影面一一对应：底部的水平投影面对应零件的俯视图方向，后侧的灰色投影面对应主视图方向，右侧的蓝色投影面对应左视图方向。先从主视图的外轮廓入手，把斜切面的角度、外轮廓的尺寸先定下来，拉伸成基础实体之后，再对应俯视图的线条，确定顶面槽的宽度、深度、延伸长度，做切除特征，最后再核对左视图的投影线条，确认斜切面在侧投影面的投影位置、槽的虚线投影是否和视图对应，整个建模过程不需要复杂的基准建立，所有特征都可以基于默认的三个正交基准面完成，非常适合新手理解“长对正、高平齐、宽相等”的制图核心规则。

　　从安装边界来说，这类块体零件一般是通过底面做安装固定，底面的平面度要求通常在IT7级左右，保证安装之后不会出现翘曲，斜切面的角度公差一般控制在±0.5°，如果是作为导向面使用的话，表面粗糙度要达到Ra1.6以下，减少工件滑动时候的摩擦阻力；顶面的槽如果是走线缆的话，槽的棱边要做0.5mm的倒角，避免割破线缆外皮，如果是作为避让槽的话，槽的宽度要比被避让的部件单边大1-2mm，留出装配调整的余量。

　　很多新手在做这类练习件的时候，容易犯的错误是投影对应关系搞混，比如把斜切面的投影方向搞错，导致切出来的斜面角度不对，或者槽的位置偏移，最后生成的工程图和给定的三视图对不上，其实只要牢牢抓住三个视图的投影对应关系，每做一个特征就核对三个方向的投影线条，就不会出现大的偏差。另外这类零件在实际加工的时候，一般是用方料铣削成型，先铣六个面保证基础尺寸，再铣斜切面，最后铣顶面的槽，工序比较简单，加工难度低，适合作为铣削入门的加工练习件，和建模练习的逻辑是相通的，都是从基础特征开始，逐步添加切除结构，最后完成整个零件的成型。

　　在做装配验证的时候，这类块体如果作为定位块使用，要注意斜切面的朝向必须和工件的导入方向一致，不能装反，否则不仅起不到导向作用，还会挡住工件无法到位；顶面的槽如果是用来嵌装磁性开关的话，槽的深度要刚好让开关的感应面和零件顶面齐平，不能突出也不能凹进去太多，否则会影响检测灵敏度。很多时候在小型非标设备的机架上，这类结构的块件还会作为加强筋的连接块，斜切面和型材的斜面贴合，增加连接的接触面积，提升机架的整体刚性，这时候斜切面的角度就要和对应的型材倾斜角度完全匹配，保证装配之后没有间隙，连接螺栓的受力更均匀。
