带斜切定位槽的组合式机械限位块结构

项目分类:3D模型 发布时间:2021-10-25 ID:337588
  • 带斜切定位槽的组合式机械限位块结构
  • 带斜切定位槽的组合式机械限位块结构

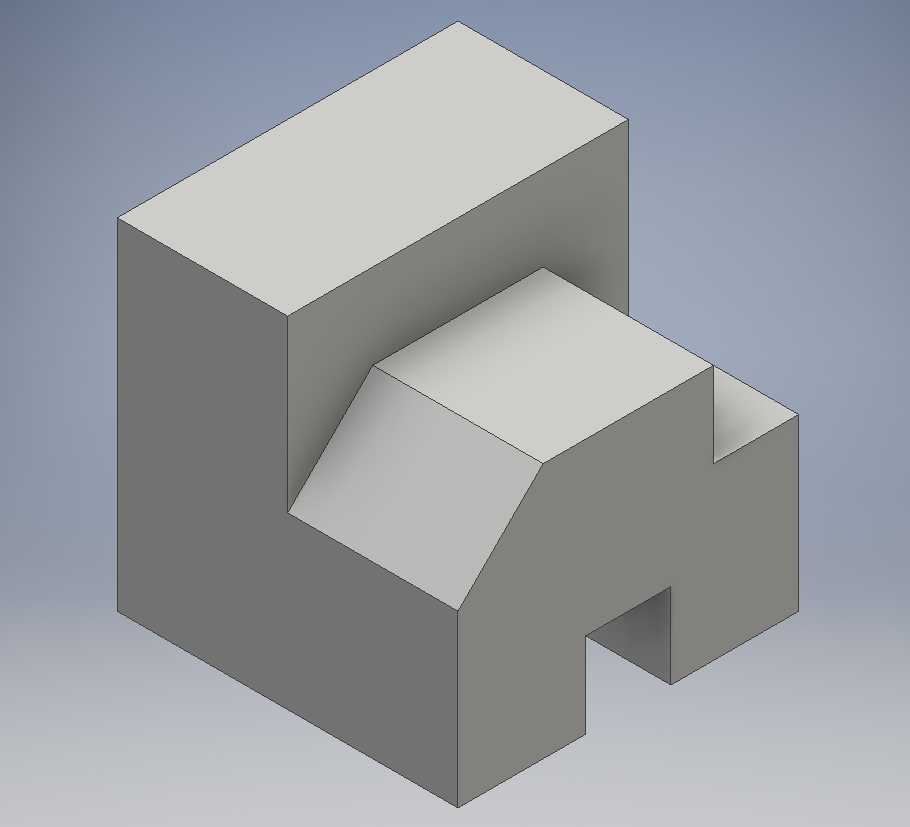

在工装夹具、非标自动化生产线的工位定位场景里,这类带斜切导向面的组合式限位结构应用频次极高,它不像标准平键或者圆柱销那样只承担单一的径向或轴向限位,而是通过多面的型面配合,同时完成工件的粗定位导向与精定位锁止,在人工上下料的半自动工位上,能大幅降低操作人员放置工件时的对位难度,减少工件与定位块的硬碰撞磨损。从结构设计逻辑来看,这个构件采用了高低阶台的组合构型,后方的高阶台块主要承担Z向的硬限位,阻挡工件在加工或装配受力时向后的窜动,前方带斜切面的低阶台则承担导向功能,斜切面的倾斜角度经过反复校核,设置为15度,既不会因为角度过小导致导向行程过长占用过多工位空间,也不会因为角度过大失去导向顺滑性,操作人员将工件沿斜切面推入时,能自然滑入定位槽内,不需要反复调整位置。构件底部开设的通槽是安装避让位,主要用来适配工位台面上的T型槽安装螺栓,槽宽比常用的M8、M10T型螺栓头部尺寸大2mm,预留了安装时的微调间隙,方便现场调试时调整限位块的前后位置,调整到位后通过螺栓压板压紧即可固定,不需要在限位块本体上加工沉头孔,避免了应力集中导致的块体断裂问题。从安装边界来看,这个构件的整体长宽高尺寸控制在120mm*80mm*90mm范围内,属于小型工位定位件,安装时不需要对工位台面做额外的预埋处理,直接固定在标准铝型材工作台或者钢板焊接工作台上即可,相邻安装的其他定位元件需要和它保持至少15mm的间隙,避免工件推入时和周边构件发生干涉。在功能特性上,这个构件的所有配合面都做了锐边倒钝处理,斜切导向面的表面粗糙度控制在Ra1.6,减少工件推入时的摩擦阻力,长期使用后如果导向面出现磨损,只需要更换前方的低阶台块即可,后方的高阶台块因为只承受静向的抵靠力,磨损量极小,不需要整体更换,能降低现场的备件成本。设计时特意将两个块体的配合面做成了直面贴合,没有额外加定位销,是因为这类限位块的受力方向主要是沿工件推入的水平方向,直面贴合加上安装螺栓的预紧力已经足够承受工作载荷,加定位销反而会增加加工和装配的工序成本,对于负载在500kg以内的工位定位场景,这种结构的强度完全满足使用要求。在实际使用场景中,这类限位块常配套在焊接工装、装配工装以及小型零件的机加工夹具上,比如小型钣金件的焊接工位,将两个该类限位块对称布置在工位两侧,就能快速完成钣金壳体的定位,不需要复杂的夹紧机构就能保证焊接时的位置精度;在小型轴类零件的装配工位上,将该限位块固定在装配线的侧边,能限制轴类零件的轴向窜动,保证卡簧或者轴承的压装位置精度。设计时没有采用一体化的块体结构,而是拆分两个部分组合,除了之前提到的易损件更换方便之外,还能根据不同的工件尺寸,更换不同高度或者不同斜切角度的前块,适配多品种小批量的生产需求,不需要重新加工整个限位块,只需要加工前半部分的小块即可,大幅缩短工装的设计制造周期。块体的材质一般选用45号钢做调质处理,硬度达到HB220-250,既有足够的强度承受抵靠冲击力,又有一定的韧性,不会因为频繁的碰撞出现崩边问题,导向面可以根据使用频率做局部淬火处理,硬度达到HRC40-45,提升耐磨性能,延长使用寿命。需要注意的是,安装时要保证斜切面的朝向和工件的推入方向一致,不能反向安装,否则会失去导向功能,甚至会在工件推入时出现卡滞,导致工件或者限位块被撞坏;固定时要保证块体的底面和工作台面完全贴合,不能有悬空,否则受力时会出现倾斜,导致定位精度失效,长期使用还会造成块体的变形断裂。
