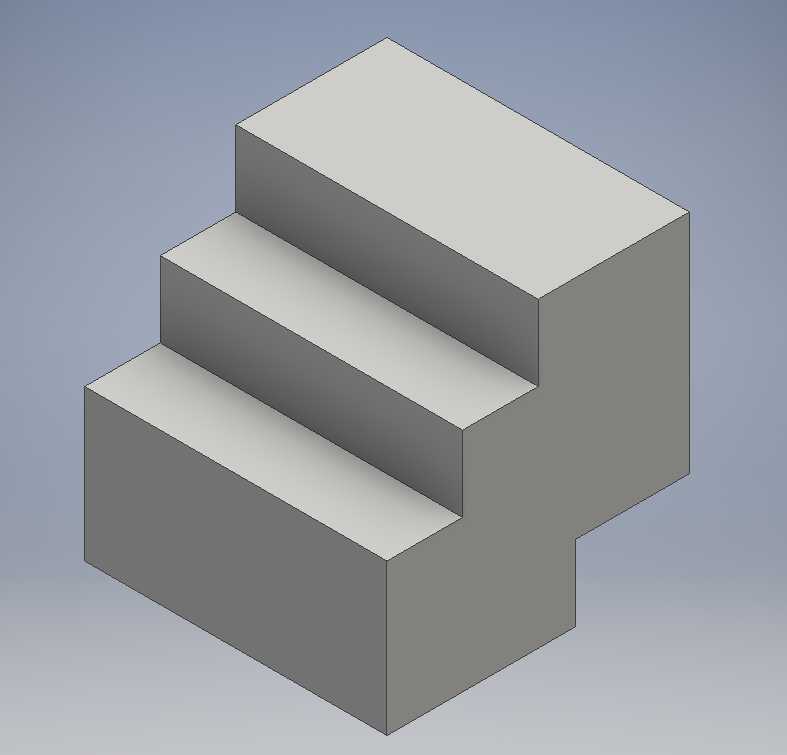

三级阶梯式凸台机械结构造型设计

　　通常会把结构最底部的大平面作为安装基准面，这个面的平面度公差会根据使用场景设定在IT7到IT9级之间，保证安装时和设备底板或者工装基板能够完全贴合，不会出现翘曲虚接的情况。三个台阶的高度差没有统一的固定值，完全匹配实际使用场景的支撑高度需求，比如在电子零部件装配工装里，台阶高度差可能设置为5mm、10mm，适配不同厚度的PCB板支撑，而在重型机械的辅助定位场景里，台阶高度差可能放大到20mm、40mm，用来承托重量更大的结构件。从外形尺寸边界来看，这类结构的整体长宽比通常控制在1.2:1到1.5:1之间，避免长宽比过大导致结构刚性不足，最下方的基座部分会向台阶的后侧延伸出一段凸缘，这个凸缘上通常会预留安装沉孔，在工装夹具设计、小型设备机架搭建以及教学实训建模场景中，这类三级阶梯式凸台结构是非常常见的基础功能构件，很多刚接触三维建模的工程人员，第一次做拉伸特征练习时接触的典型案例就包含这类结构，它没有复杂的曲面、异形孔或者装配关系，所有特征都基于正交平面拉伸生成，是验证建模基准选择、特征顺序逻辑的绝佳载体。从实际工业应用场景来看，这类阶梯块常被用作工装的定位支撑座，在小型零件焊接工装、装配定位工装里，不同高度的台阶面可以分别对应不同规格工件的支撑定位需求，不需要额外加装可调支撑块，靠自身的阶梯面就能实现三个不同高度的定位基准，减少工装的装配零件数量，降低工装累计误差。做这类结构设计的时候，首先要确定的是基准面的选择，

　　用来穿装螺栓将整个阶梯块固定在基板上，安装孔的位置会避开台阶的受力区域，防止螺栓锁紧应力传导到台阶支撑面导致支撑面变形。设计过程中，所有台阶的阳角位置都会根据使用场景做不同的处理，如果是用作定位基准的台阶面，阳角会做0.2mm到0.5mm的微小倒角，去除加工产生的毛刺，避免工件安装时被毛刺刮伤，同时也防止尖角位置磕碰崩损影响定位精度；如果是用作普通承重支撑的台阶面，阳角可以做R1到R2的圆角，提升边角的抗冲击能力，避免工件吊装放置时撞坏台阶边角。很多新手在建模这类结构的时候，容易犯的错误是把三个台阶分别做独立的拉伸特征，没有合并成一个整体实体，导致后续出工程图的时候出现多余的分型线，或者做有限元受力分析的时候出现接触设置错误，

　　正确的建模逻辑应该是先绘制整体的外轮廓截面，一次性拉伸生成基础块体，再通过逐次切除或者逐次叠加拉伸的方式生成三级台阶，保证整个结构是一个连续的整体实体，材料内部没有虚拟的分割面。在实际加工环节，这类结构如果采用金属材料制作，通常会选用45号钢或者铝合金，毛坯选整料铣削加工，所有台阶面一次装夹加工完成，避免二次装夹带来的台阶面平行度、高度差误差；如果是用在教学实训场景，也可以采用3D打印的方式制作PLA材质的样件，用来验证台阶的高度匹配度，不需要太高的加工精度，重点是验证结构的尺寸逻辑。这类阶梯结构还有一个很实用的衍生用法，就是作为简易的高度调整块，在设备调试的时候，把不同高度的台阶面垫在设备支脚下方，不需要叠加多层垫片，

　　直接转动阶梯块就能切换三个不同的支撑高度，比普通的平垫片调整效率高很多，而且整体式的结构比分叠垫片的刚性更好，不会出现垫片滑移的问题。做结构强度校核的时候，要重点关注每个台阶的根部位置，也就是台阶垂直面和水平面连接的位置，这个位置是应力集中点，如果承受的侧向载荷较大，需要在根部设置加强筋或者加大根部的圆角半径，分散应力，避免台阶受载后从根部断裂。另外，台阶的水平面粗糙度要根据使用需求设定，用作精密定位的面粗糙度要达到Ra1.6以下，普通支撑面达到Ra3.2或者Ra6.3就可以满足使用要求，不需要过度提高加工精度造成成本浪费。在装配边界上，这类阶梯块安装时，后侧和左右两侧都要预留至少5mm的操作空间，方便扳手拧紧安装螺栓，台阶的前侧要预留工件取放的空间，不能和周边的其他工装构件发生干涉，尤其是台阶上方的空间，要保证工件吊装放置时不会碰到周边的设备部件。很多人觉得这类结构太简单，设计的时候不需要太在意细节，但实际生产中恰恰是这类基础构件，最容易因为细节考虑不周导致工装无法使用，比如安装孔的位置太靠近边缘，导致螺栓头超出基座轮廓，或者台阶高度差计算错误，导致支撑面和工件的定位面不匹配，这些问题都需要在建模阶段就提前考虑周全，通过三维模型的虚拟装配验证所有尺寸的匹配性，避免加工完成后才发现问题造成返工。
