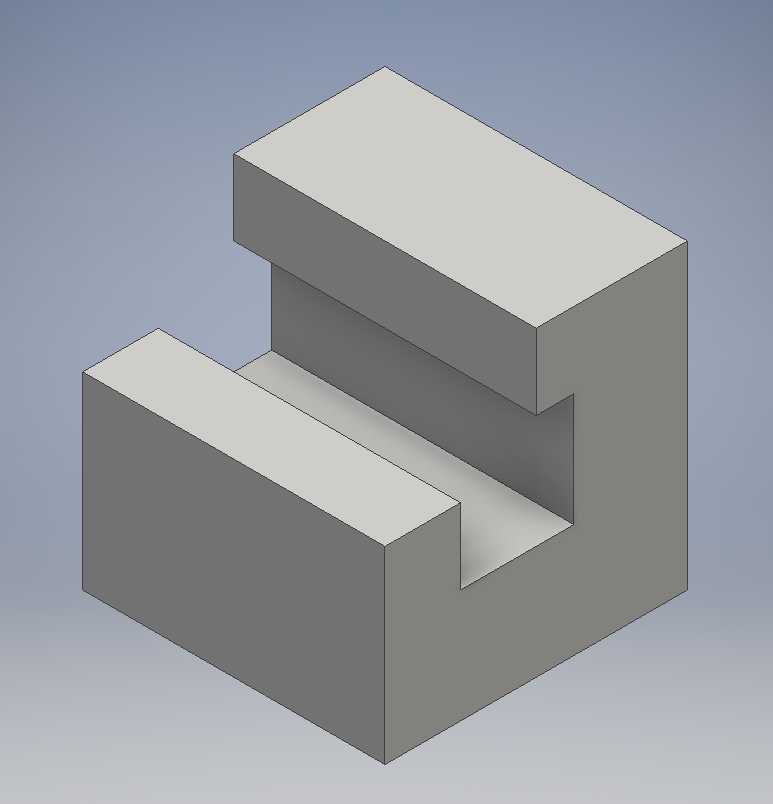

C型开槽块状机械支撑基座结构

　　在工装夹具搭建、小型自动化设备工位布局以及教学实操建模训练场景中，这类C型开槽的块状构件是出现频率极高的基础结构件，很多初次接触三维建模的工程人员，都会把这类结构作为特征建模的入门练习对象，同时在实际生产场景里，它也承担着非常具体的功能作用。从实际使用场景来看，这类构件常被用作小型工装的承载基座，中间预留的通槽可以穿过输送线的皮带、导向条，或是容纳气缸的活塞杆、传感器的走线空间，上下两个平行的凸台平面可以分别作为安装基准面，上方凸台可以用来固定小型检测元件、定位挡块，下方凸台则可以通过螺栓锁紧在设备的台面板或者铝型材框架上，不需要额外加工沉头让位槽就能实现稳定安装。设计这类结构的时候，首先要考虑的是槽宽与两侧壁厚的比例关系，

　　不能为了追求槽内的容纳空间把侧壁做的过薄，否则在承受上方安装件的压紧力，或是受到侧向的定位冲击力时，侧壁容易出现形变，导致安装基准偏移，通常槽的深度不会超过构件整体高度的二分之一，两侧的壁厚要保持一致，避免加工或者受力时出现应力集中的问题，槽的两个内侧壁要和上下安装面保持严格的垂直关系，槽底平面要和上下安装面平行，这样当槽内需要嵌入导向滑块、耐磨条的时候，才能保证滑动顺畅无卡滞。从安装边界来看，这类块状构件的整体外形为规则矩形，安装时不需要预留异形的让位空间，四个外角可以根据实际装配需求做小尺寸的倒角处理，既可以避免安装时划伤操作人员，也能消除加工时产生的应力集中棱边，构件的底部平面需要保证足够的平面度，通常平面度公差控制在0.

　　05mm以内，和安装面贴合时不会出现翘曲，保证安装后的稳定性。很多人在设计这类结构的时候容易忽略槽口的棱边处理，实际上槽口的两个上边沿需要做微小的倒角或者圆角，一方面是去除机加工产生的毛刺，另一方面当有零件需要嵌入槽内时，倒角可以起到导向作用，降低装配对位的难度。在实际的设备布局中，这类C型基座经常成组使用，两个相同的构件平行安装，中间的槽位对齐，就可以作为小型工件的输送导向通道，或是作为滑动平台的两侧支撑导轨，这时候就需要保证两个构件的槽宽尺寸一致性，槽底的高度差控制在允许的公差范围内，避免滑动件在移动过程中出现卡顿、偏磨的问题。从建模逻辑来看，这类结构不需要复杂的曲面特征，通过基础的拉伸、切除命令就能完成，

　　但是建模过程中需要注意特征的先后顺序，优先绘制整体的矩形轮廓拉伸成实体，再通过切除命令生成中间的通槽，最后添加倒角、圆角等工艺特征，这样的建模顺序便于后续修改尺寸，当需要调整槽宽、整体高度或者壁厚的时候，只需要修改对应的草图尺寸就能完成参数更新，不需要重构特征树。另外在选材方面，这类构件如果用于普通的工装定位场景，常用45号钢加工后做发黑处理就能满足防锈和耐磨需求，如果用于有腐蚀性的生产环境，可以选择铝合金材质做阳极氧化处理，或是采用不锈钢材质加工，不同材质的构件在设计时要考虑加工余量的差异，比如铝合金材质的硬度较低，壁厚可以适当减薄，而如果是采用塑料材质3D打印制作样件，就要适当增加壁厚避免打印过程中出现变形。这类结构看似简单，实则包含了机械结构设计最基础的设计原则：基准统一、壁厚均匀、应力规避、装配导向，很多复杂的箱体类、支座类零件，本质上都是在这类基础块状结构上延伸出更多的安装位、让位槽、连接孔，掌握这类基础结构的设计逻辑，能为后续复杂零件的设计打下扎实的基础。在实际装配过程中，这类构件的固定孔通常设置在下方凸台的两端位置，孔位距离侧壁的距离要满足螺栓安装的扳手空间要求，不能把孔位设计的过于靠近侧壁，导致装配时扳手无法操作，同时固定孔的沉头深度要和所选螺栓的头部高度匹配，保证螺栓锁紧后头部不会高出安装平面，影响其他零件的安装。
