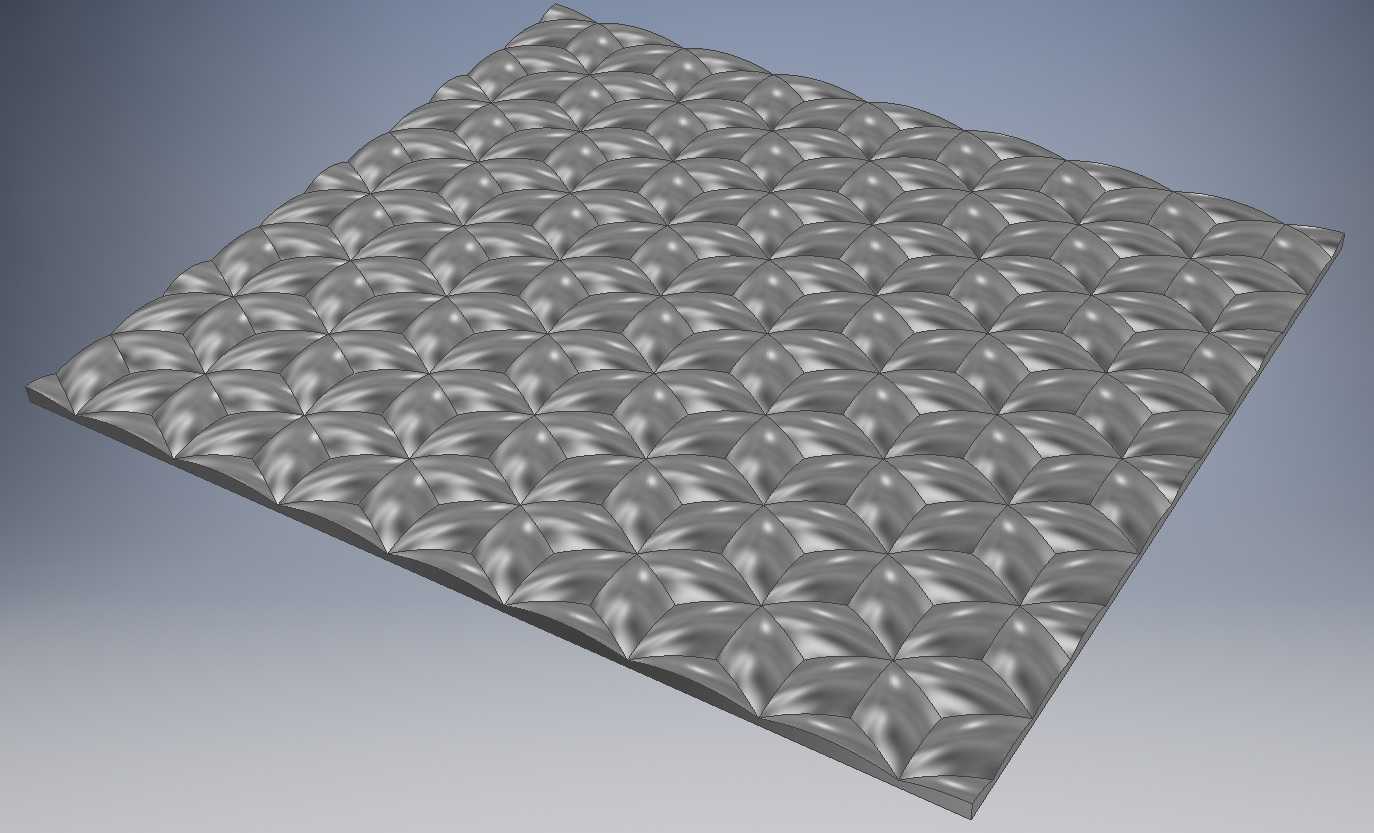

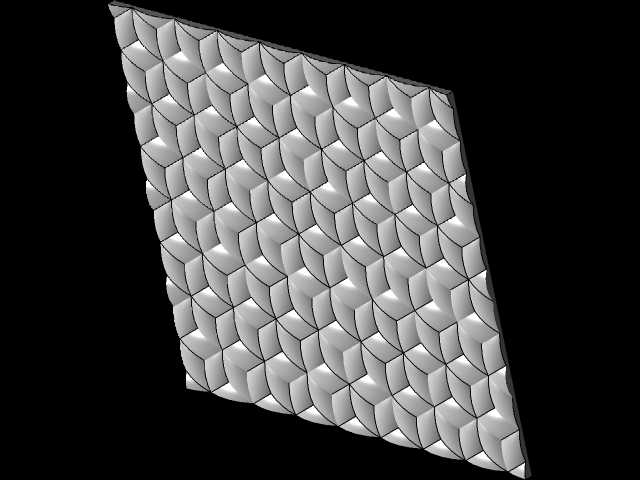

立体花瓣纹装饰面板三维结构设计

这款带连续立体花瓣纹理的板材结构，在室内装饰、工装饰面、文创产品外观件领域有很广的适配空间，日常接触到的背景墙装饰面、高端设备的外观护板、定制家具的饰面嵌板，甚至是防滑踏板的表层结构，都能用到这类连续凹凸纹理的设计。做这个结构的时候最先要考虑的是纹理的连续性，单块花瓣单元的拼接边界不能出现断纹、错台，不然多块板材拼接安装的时候会出现纹理错位，视觉上的割裂感会直接影响成品效果，所以建模阶段就要把单元纹理的阵列边界做约束，保证横向、纵向阵列后相邻单元的花瓣弧面能顺滑衔接，没有突兀的棱边。

从功能特性来说，这种连续凹凸的花瓣结构不只是做装饰作用，凹凸的曲面结构能提升板材的整体抗弯刚度，同等厚度的平板和这款纹理板对比，后者的抗形变能力能提升三成左右，用作立面饰面的时候能减少背衬加强筋的布置密度，降低整体安装结构的重量。另外凹凸的纹理表面能打散直射光线，不会像光面板材那样产生刺眼的镜面反射，用在灯光照度较高的公共区域时，能有效减少光污染，提升空间的视觉舒适度。如果是用作地面防滑踏板的表层，花瓣纹理的凹陷结构能快速排走表面积水，凸起的弧面能增加和接触面的摩擦力，相比普通的条纹防滑板，这种纹理的踩踏触感更柔和，不会出现硌脚的问题，同时不容易积存污渍，日常清洁的时候用平拖就能把凹陷处的灰尘带出来，维护成本更低。

设计思路上没有做太尖锐的棱角，所有纹理的凸起边缘都做了R0.5以上的圆角过渡，一方面是避免加工过程中出现应力集中，不管是用冲压工艺做金属板材成型，还是用注塑、模压做非金属板材，圆角结构都能提升材料在模腔内的流动性，减少成型缺陷，降低模具的磨损速度；另一方面是使用过程中不会划伤接触的人员，哪怕是用在人员活动密集的区域，也不会因为剐蹭造成安全隐患。单元花瓣的弧度做了渐变处理，从花瓣中心到边缘的曲面斜率慢慢变化，不会出现太深的凹陷死角，避免灰尘、杂物卡在纹理缝隙里。

安装边界的处理上，板材的四周边缘预留了15mm宽的平整安装边，这个区域没有做纹理，是专门用来打固定螺丝、做拼接打胶的位置，安装的时候相邻板材的平整边对齐，能保证拼接缝隙控制在0.2mm以内，不会因为纹理的凹凸导致拼接不齐。板材的整体厚度可以根据使用场景调整，用作墙面饰面的时候总厚度控制在8mm就足够，纹理凸起高度3mm，基板厚度5mm，兼顾纹理立体感和结构强度；如果是用作地面踏板，总厚度要加到15mm，基板厚度12mm，凸起高度还是保持3mm，避免凸起过高导致行走时绊倒。做阵列的时候要注意，单块板材的纹理单元数量要和常见的安装模数匹配，比如常用的600mm*600mm、800mm*800mm的装饰板规格，要保证整块板的边缘刚好落在花瓣单元的衔接位置，不会出现半块花瓣的残缺纹理，不然安装后边缘的残缺纹理会影响整体美观度。

另外在结构校核的时候要考虑成型工艺的脱模角度，所有纹理的凹陷面都做了不小于1度的脱模斜度，不管是冲压脱模还是注塑脱模，都不会出现粘模、拉毛纹理表面的问题。如果是用金属板材冲压成型，还要在纹理阵列的间隙处预留微小的工艺补偿面，抵消冲压过程中板材拉伸产生的形变，保证成型后的板材整体平面度控制在1mm/㎡以内，不会出现翘曲导致安装后和基层贴合不严的问题。如果是用作户外装饰面板，还可以在纹理的凹陷最低点预留直径1mm的排水微孔，避免雨天凹陷处积水积灰，不过室内使用的版本不需要做这个结构，保证板材背面的平整性就可以，方便和基层墙面粘接固定。
