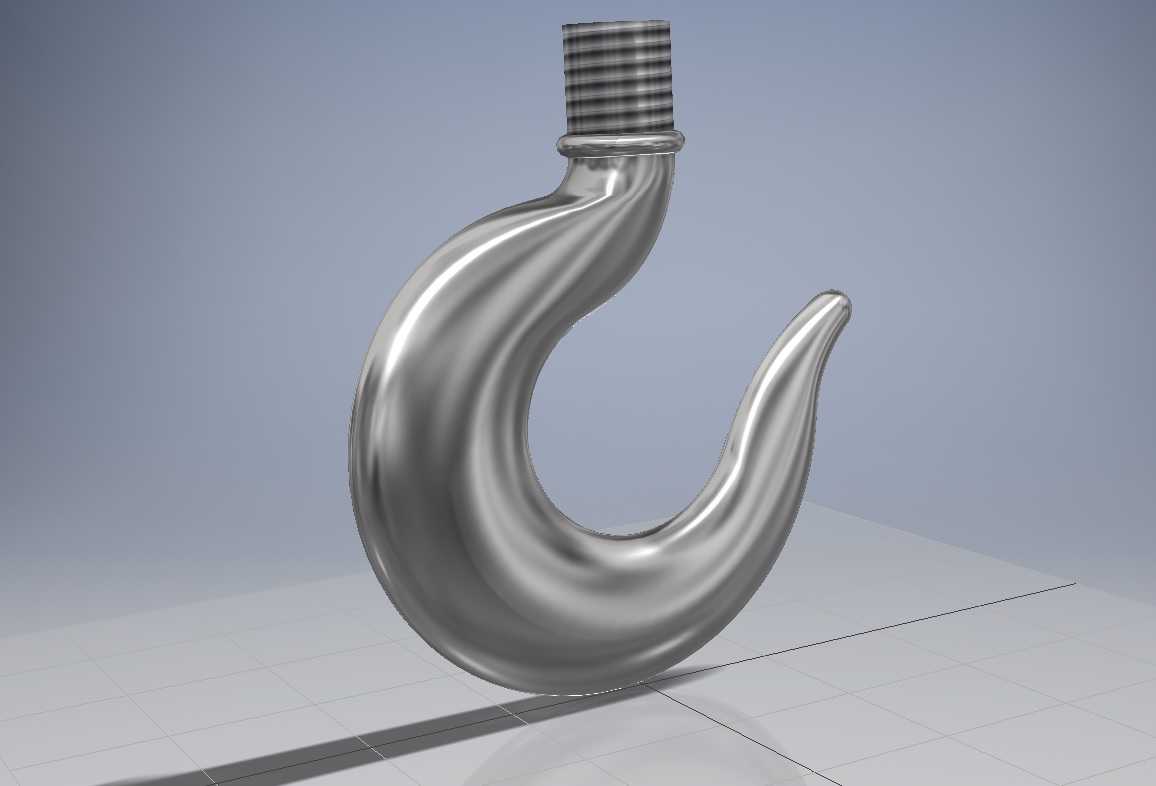

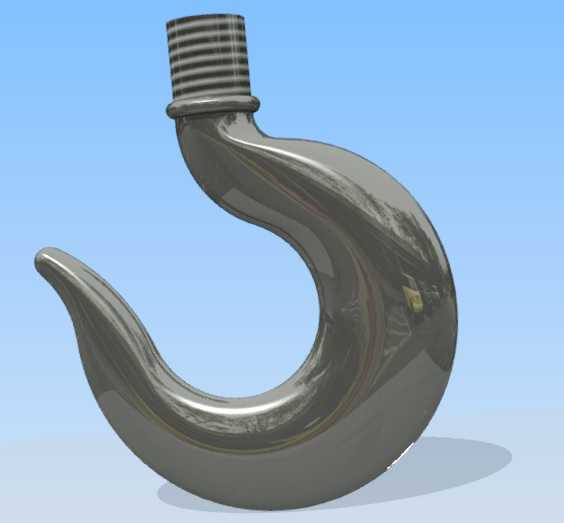

工业起重用带外螺纹连接段钢制吊钩

　　在车间物料转运、重型设备吊装、港口货物装卸这类常规起重作业场景里，吊钩是直接承载吊重、连接起升机构与被吊物的核心受力构件，这个带外螺纹安装段的吊钩，适配需要刚性固定安装的起重工位，区别于传统铰接式吊钩的活动连接形式，螺纹段的设计可以直接将吊钩拧入对应规格的安装基座、平衡梁或者专用吊具的螺纹孔内，安装后无需额外设置销轴防脱结构，在固定工位的定点吊装作业中能大幅减少装配环节的零件数量，降低日常巡检的维护点。从结构受力逻辑来看，钩体的曲线过渡没有采用突变的折角设计，整个钩身从螺纹段根部到钩尖位置的截面是渐变过渡的，螺纹段根部做了圆弧加厚处理，避免螺纹收尾位置出现应力集中，这部分是起重吊钩设计里最容易忽略的失效点，

　　很多吊装事故都是因为螺纹与钩身衔接位置截面突变，长期受交变载荷产生疲劳裂纹最终断裂。钩身的弧形内腔是按照常用吊装索具的接触弧度设计的，不管是钢丝绳套、吊装带还是卸扣连接，接触位置都能形成足够的贴合面，不会出现索具局部受剪的情况，钩尖位置做了向内的收窄弧度，既保证索具滑入钩腔的导向性，又能在吊装过程中避免索具受外力拉扯从钩尖脱出，不需要额外加装防脱卡也能满足常规吊装的防脱要求，当然在涉及高危作业的场景下，还是可以在钩尖位置预留的小孔上加装防脱挡板。安装边界上，顶部的外螺纹是标准公制粗牙螺纹，螺纹长度控制在合理范围，拧入安装基座后既能保证足够的螺纹啮合长度，又不会因为螺纹过长导致根部顶死无法贴合安装面，

　　安装时只需要在螺纹段涂抹适量螺纹锁固胶，按照对应螺纹规格的拧紧力矩锁紧，就能保证吊钩与安装基座的刚性连接，不会在起吊冲击载荷下出现螺纹松脱的情况。钩体的整体尺寸适配中小吨位的起重载荷，钩腔的开口尺寸可以容纳常规直径的吊装索具，不会出现索具过粗无法放入钩腔的问题，钩身的外表面做了圆滑抛光处理，一方面是减少吊装过程中索具与钩体的摩擦损耗，另一方面也能避免表面的凸起毛刺划伤吊装带这类柔性索具，延长索具的使用寿命。在实际选型应用中，这类螺纹固定式吊钩常被用在固定式悬臂吊、电动葫芦的下吊钩组改装、生产线旁的定点吊装工位，还有一些专用起重设备的固定吊点位置，相比传统的销轴连接吊钩，它的结构更紧凑，安装后整体占用的垂直空间更小，

　　在起升高度受限的车间环境里，能有效提升有效起升高度，减少因为吊钩自身高度占用导致的起升行程浪费。设计过程中需要重点校核的几个受力点分别是螺纹根部的弯曲应力、钩身弧形段的拉应力复合、钩尖位置的变形量，整个钩体采用锻造后调质处理的工艺路线，材料选用常用的起重吊钩专用钢材，保证足够的强度和冲击韧性，表面处理可以根据使用环境选择镀锌或者喷涂防锈漆，在潮湿或者有腐蚀性的作业环境里也能保证足够的使用寿命。日常使用中，这类吊钩的检查重点是螺纹段的啮合情况、钩身表面有没有出现裂纹、钩腔有没有出现超过允许范围的变形，因为是刚性螺纹连接，不需要检查铰接销轴的磨损情况，日常维护的工作量比铰接式吊钩更小。从建模的角度来看，这个吊钩的曲面构建需要重点保证过渡曲面的曲率连续性，不能出现曲面褶皱或者曲率突变，否则后续做有限元分析的时候会在突变位置出现虚假的应力集中结果，影响结构校核的准确性，螺纹段的建模可以采用标准螺纹牙型扫描生成，不需要做简化处理，方便后续出工程图的时候直接标注螺纹参数，也能在装配仿真的时候直接检查螺纹与安装孔的配合情况，避免出现干涉或者啮合长度不足的问题。
