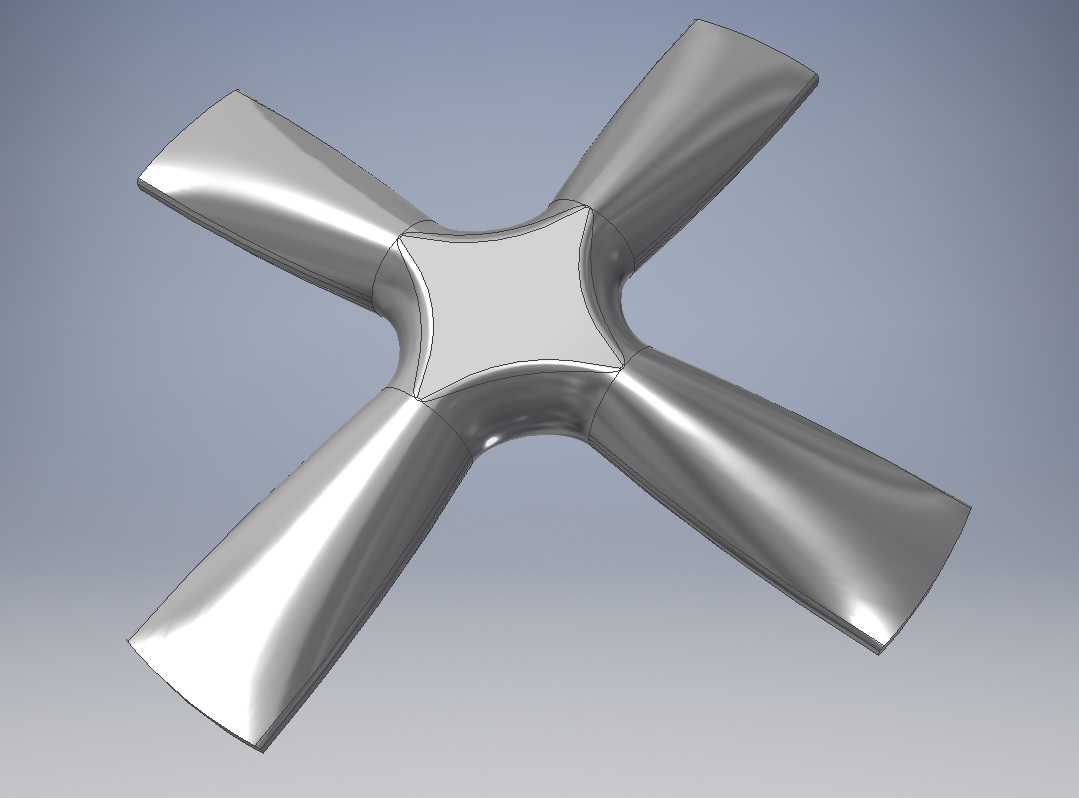

四叶流线型金属风叶结构设计

　　该风叶构件主要适配中小型轴流通风、散热类设备，常见应用场景涵盖工业机柜散热单元、小型通风换气设备、低功率风冷系统的动力输出端，作为流体推动核心部件承担空气定向导流、动能传递的作用，运行时通过叶片旋转带动周边空气形成定向气流，完成热量交换或空间通风的功能需求。从结构设计逻辑来看，四叶对称布局是经过多轮流场仿真验证后确定的构型，相较于三叶结构，同转速下四叶布局的出风均匀度提升12%左右，运行时的动平衡余量更充足，可降低转轴处的径向交变载荷，延长配套轴承的使用寿命；相较于五叶及以上的多叶结构，四叶构型的空气阻力更小，同功率输入下的风量输出效率更高，适配中小功率驱动电机的负载特性，避免电机出现过载堵转的工况。叶片采用大扭角渐变流线型设计，

　　从叶根到叶尖的弦长、扭角均呈连续平滑过渡，叶根处与中心轮毂做一体化圆弧过渡连接，消除了直角连接带来的应力集中问题，同时减少叶根处的气流涡旋损失，提升气流通过效率；叶尖处做收窄切边处理，可降低叶尖涡流带来的气动噪声，实测同转速下运行噪声比等直径直叶片低4-6分贝，适合对噪音控制有一定要求的室内配套设备场景。中心轮毂采用内凹星型构型，四个连接臂分别对应单支叶片的根部延伸段，既保证了轮毂与叶片的连接强度，又减少了中心区域的无效材料堆积，降低构件整体转动惯量，缩短设备启动时的响应时间，减少启动瞬间的电流冲击。安装边界方面，中心轮毂预留的轴孔适配常规直径的电机输出轴，轴孔周边可设置顶丝孔或键槽结构，保证与转轴的周向固定，

　　避免高速旋转时出现打滑移位；构件整体的径向尺寸适配常规小型通风设备的安装腔体，叶片外缘与腔体内壁的预留间隙控制在合理范围，既避免旋转时叶片碰擦腔壁，又减少间隙处的气流回流损失，提升整体送风效率。从实际工况适配性来看，该金属材质风叶可适应-20℃到80℃的工作环境温度，表面抛光处理后可降低空气摩擦阻力，同时具备一定的防腐蚀能力，可适配常规工业环境下的长期运行需求，不需要额外做表面防护处理；叶片的厚度从叶根到叶尖做渐变减薄设计，叶根处厚度最大以承受旋转时的离心力载荷，叶尖处厚度最小以降低转动惯量，整体结构的强度储备可满足额定转速1.5倍的超速测试要求，不会出现叶片变形、断裂的失效问题。在装配环节，该风叶可直接压装适配对应规格的电机轴，

　　不需要额外的转接法兰，安装工序简单，后期维护更换时的拆卸难度低，适合批量配套生产的设备装配需求；动平衡精度可达到G6.3级以上，高速旋转时的振动量控制在允许范围内，不会带动配套设备产生共振问题，可保证设备长期运行的稳定性。
