离心式流体增压涡轮结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:337728
  • 离心式流体增压涡轮结构设计
  • 离心式流体增压涡轮结构设计

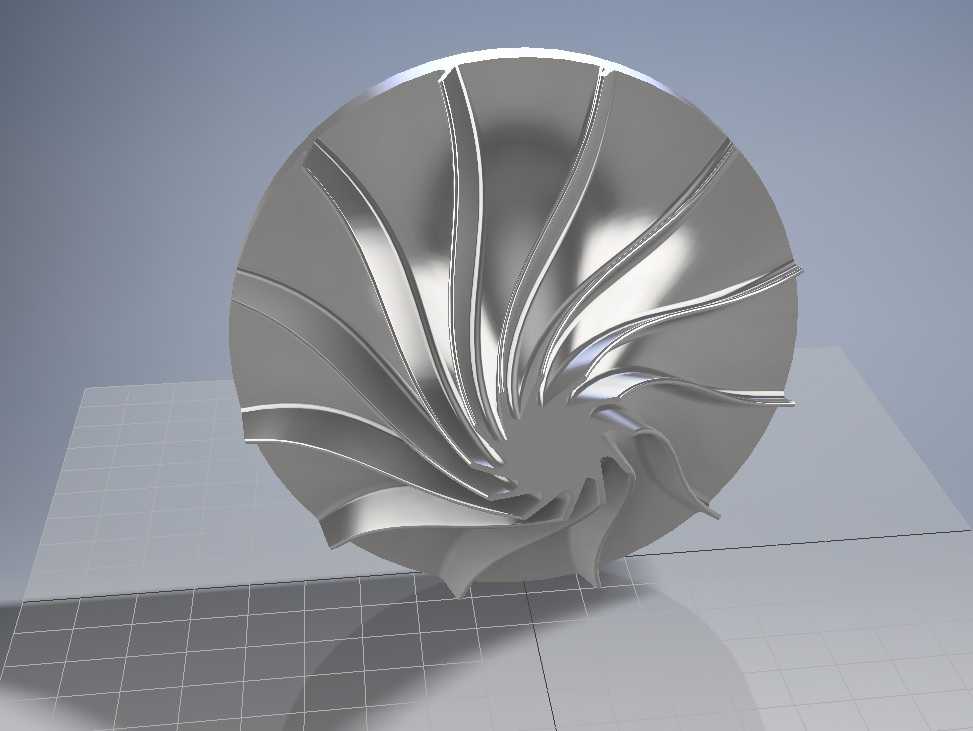

  这类带空间扭曲叶片的涡轮结构,核心应用场景覆盖流体增压与能量转换两大领域,小到车用涡轮增压器的压气机端、工业离心风机的做功叶轮,大到小型燃气轮机的核心转动部件、水处理曝气系统的增压叶轮,都能见到同构型结构的身影。实际设备运行过程中,该部件的核心作用是通过高速旋转带动流经叶道的流体获得动能与压力能,完成流体能量等级的提升,最终满足后端系统对流体压力、流量的参数要求。

  从功能特性来看,该涡轮采用后弯式空间扭曲叶片设计,叶片型线沿轴向到径向平滑过渡,能够在流体从轴向进入叶轮流道、转向径向流出的过程中,尽可能减少流动分离与涡流损失,相比直叶片径向叶轮,其做功效率可提升15%以上,同时宽工况适应性更强,在流量波动±20%的区间内仍能保持较高的运行效率,不会轻易出现喘振、失速等异常工况。轮盘部分采用等强度设计思路,从中心轮毂位置到轮缘位置厚度逐步减薄,既保证高速旋转下的结构强度储备,又尽可能降低转动惯量,减少设备启动与变工况过程中的动力损耗,叶片与轮盘的连接位置采用大圆角过渡,避免应力集中导致的疲劳开裂,适配长期高速旋转的运行需求。

  设计过程中需要优先匹配安装边界约束,中心轮毂位置的内孔需与驱动轴的轴径、配合公差严格对应,通常采用H7/k6的过渡配合搭配键槽传动,保证扭矩传递的可靠性,轮毂端面的定位台阶需与轴承座、密封件的安装尺寸匹配,预留足够的密封件安装空间,避免运行过程中出现流体泄漏。轮缘的外圆尺寸需匹配配套蜗壳的内壁通径,两者之间预留0.8-1.5mm的径向间隙,既防止旋转过程中出现动静碰磨,又不会因为间隙过大导致流体回流损失升高。轴向安装尺寸方面,需要核算叶轮出口端面与蜗壳流道中心的对齐偏差,偏差控制在0.5mm以内才能保证流体顺畅进入扩压段,避免流道错位带来的效率下降。

  实际建模过程中,叶片型线的构建需要结合流体仿真的结果反复迭代,每个叶道的进出口安装角需要根据设计流量、转速、压比参数调整,叶片前缘做小圆头修型,降低流体入口的冲击损失,叶片尾缘做减薄处理,减少尾迹涡流的影响。轮盘背面需要根据平衡要求设计去重区域,方便后续动平衡工序的配重调整,保证叶轮在最高工作转速下的振动值控制在允许范围内。这类结构的材质选择通常根据输送介质特性确定,输送空气类清洁介质可采用铸铝或者工程塑料,输送腐蚀性流体或者高温工况则需要选用不锈钢或者高温合金材质,建模时需要预留足够的加工余量,尤其是叶片型面部分,需要适配五轴铣削或者精密铸造的工艺要求,避免出现无法加工的负角结构。

  在设备装配环节,该涡轮安装完成后需要先进行低速动平衡校验,平衡精度等级达到G2.5以上才能投入高速运行,安装时需要注意叶片的旋向与驱动轴的旋转方向匹配,一旦旋向装反会导致做功效率骤降,甚至无法建立足够的压力。日常运行过程中,需要关注入口介质的清洁度,避免硬质颗粒进入叶道打坏叶片,同时定期检查叶轮的磨损与结垢情况,当叶片磨损量超过原厚度的10%或者结垢厚度超过1mm时,需要及时更换或者清理,否则会导致动平衡失效,引发整个转子系统的振动超标,损坏轴承与密封部件。
