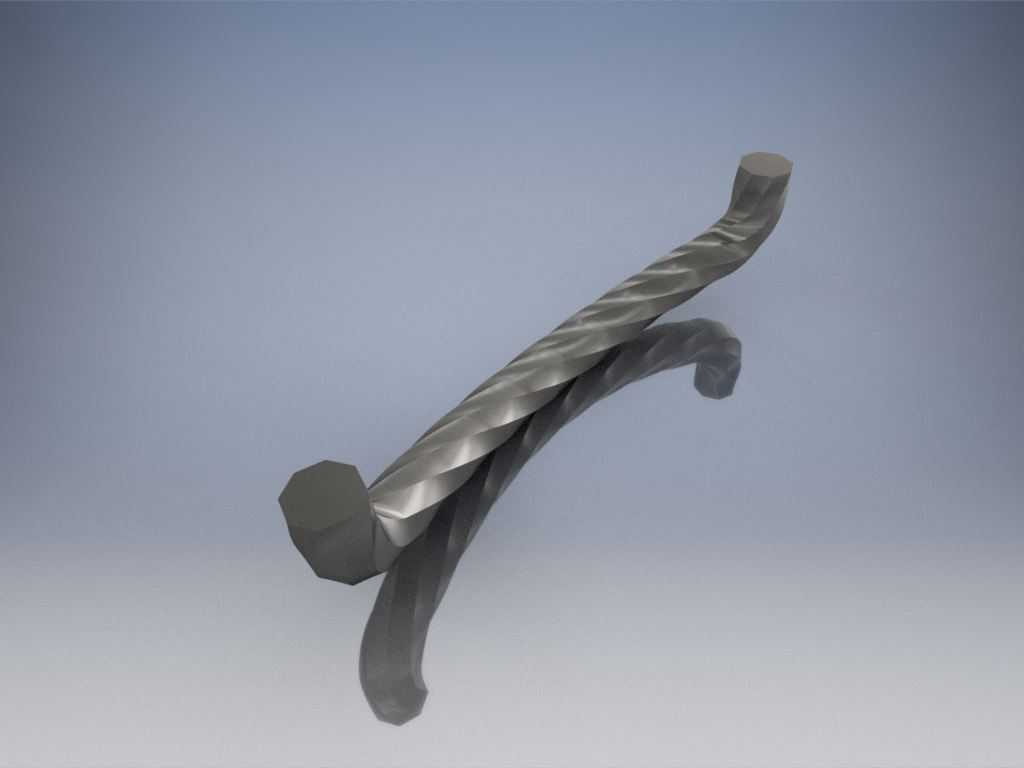

扭纹结构六角头金属操作手柄设计

这类带扭纹防滑结构的六角头金属手柄，多应用在需要手动锁紧、调节的工装夹具、小型机床操作位、检测设备调平机构以及工业柜体的锁紧结构上，日常设备运维、工装调试场景里，操作人员无需额外辅助工具，直接握持即可完成锁紧、松开或者位置调节动作，相比光滑杆身的手柄，扭纹结构能在手部带少量切削液、油污的工况下依然保持足够摩擦力，避免操作时打滑脱力。从结构设计逻辑来看，端部的六角头并非装饰结构，预留了扳手夹持的边界，当手柄需要施加更大锁紧力矩时，可使用开口扳手或者套筒卡在六角头位置加力，兼顾手动快速操作与大扭矩锁紧的双重需求，握柄段的扭纹采用等导程螺旋扭转成型，纹路深度控制在不硌手的范围内，既保证防滑性能，也不会因为棱角过于尖锐造成操作人员手部磨损，末端的弯钩结构做了圆弧过渡处理，一方面可以在操作时勾住手部防止用力过猛滑脱，另一方面也能作为临时挂点，在设备长期不使用时挂装防护标识或者锁定销。从安装适配维度看，这类手柄的杆身末端一般会加工外螺纹或者内螺纹孔，可直接与调节螺杆、锁紧轴连接，安装时不需要额外设计复杂的连接结构，六角头的对边尺寸与常规标准扳手尺寸匹配，不需要定制特殊工装就能完成装配维护，握柄段的直径按照成年人手部握持的人机工程尺寸设定，扭纹段的长度覆盖日常握持的接触范围，操作时手部的受力均匀分布在掌纹与手指接触面，长时间反复操作也不会产生明显的压痕。在实际设备选型中，这类手柄常被用在磨床的工作台锁紧位、工装夹具的快速压紧端、自动化设备的手动调试操作位，相比塑料材质的手柄，金属材质的结构强度更高，在车间存在切削飞溅、轻微磕碰的工况下不会出现开裂、崩碎的问题，表面做的防锈处理也能适应车间少量切削液、润滑油飞溅的使用环境，不会因为长期接触工业介质出现锈蚀卡滞的问题。设计建模过程中，扭纹结构的成型需要保证螺旋纹路的均匀一致性，避免出现纹路深浅不一导致的握持不适感，六角头与杆身的衔接位置做了圆角过渡，减少应力集中，在承受大扭矩锁紧时不会在衔接位置出现断裂，末端弯钩的弯曲半径经过反复验证，既不会因为半径过小造成应力集中，也不会因为半径过大占用过多安装空间，与周边设备结构预留足够的安全操作间隙，不会在转动手柄时与周边的管线、结构件发生干涉。
