金字塔纹理凹凸立体装饰面板结构

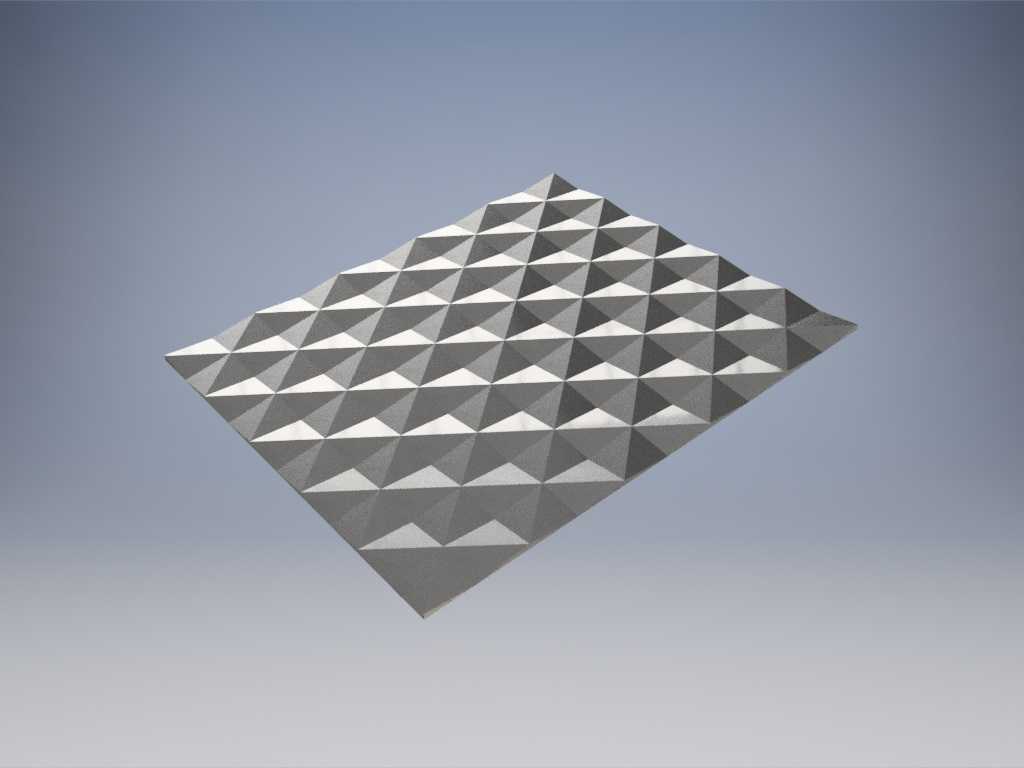

　　这款凹凸立体面板的设计初衷，最早是为了解决工业设备操作平台表面防滑、同时兼顾设备外饰面视觉质感的双重需求，在做结构排布的时候，没有采用常规的滚花纹理或者冲压圆点结构，而是选择了正四棱锥也就是金字塔形态的单元做整面阵列排布。从实际应用场景来看，这类结构件既可以作为车间操作工位的脚踏防滑衬板使用，也可以裁切后作为工业设备的外装饰护板、展厅展墙的立体装饰基材，甚至在部分需要漫反射消光的光学测试工装台面上，也能通过调整棱锥的高度和排布密度，实现光线无规则反射避免局部眩光的效果。

　　做结构设计的时候，首先要考虑的是单元棱锥的成型工艺边界，如果是采用金属板材冲压成型，棱锥的锥面倾斜角度不能超过45度，否则冲压过程中板材拉伸率超过材料屈服极限会出现局部开裂，棱锥顶端的圆角不能小于0.3毫米，既避免锐边造成操作人员划伤，也能减少冲压模具的刃口磨损，延长模具使用寿命。如果是采用工程塑料注塑成型，棱锥的拔模斜度要控制在1-2度之间，保证脱模的时候不会出现锥面拉毛的问题，同时整个面板的基板厚度要保持均匀，棱锥结构和基板的衔接位置要做0.2毫米的圆角过渡，避免注塑过程中出现应力集中导致的翘曲变形。

　　从安装边界来看，整板的基础尺寸可以根据实际使用场景做模块化裁切，单块标准板的边缘预留5毫米的平整压边区域，这个区域不做棱锥结构，方便采用压条或者沉头螺丝做固定安装，沉头孔的位置要避开棱锥单元的受力区域，孔位周边做局部加厚处理，避免螺丝锁紧的时候造成板面变形。相邻两块板拼接的时候，边缘的棱锥单元要做半距偏移，保证拼接位置的纹理连续，不会出现明显的拼接断缝，影响整体视觉效果。

　　实际使用过程中，这类棱锥结构的表面相比平面板材，摩擦系数可以提升40%以上，即使表面沾有少量切削液或者油污，脚踏上去也不会出现打滑的问题，同时凹凸的结构可以让落在表面的碎屑、灰尘顺着锥面的斜坡滑落到板缝位置，方便日常清洁维护。如果作为装饰面板使用，不同角度的光线照射在锥面上会形成渐变的明暗层次，不需要额外做表面喷涂处理，依靠金属或者塑料本身的材质质感就能呈现出丰富的视觉效果，相比平面饰板更有科技感和工业质感。

　　在做三维建模的时候，要注意棱锥单元的阵列间距要和棱锥底边尺寸保持一致，保证相邻棱锥的底边完全衔接，没有平面残留区域，整个板面除了边缘安装边之外，全部被棱锥结构覆盖，同时要对所有棱边做统一的圆角处理，避免模型导入加工编程软件的时候出现碎面、破面的问题，模型的公差要控制在0.02毫米以内，保证后续冲压或者注塑模具加工的时候，刀路可以顺畅运行，不需要额外做模型修复。另外还要考虑不同使用场景下的结构强度，如果是作为承重脚踏板使用，基板厚度要不低于3毫米，棱锥高度设置为5毫米，保证成年人站立踩踏的时候不会出现板面凹陷变形；如果是作为装饰饰面使用，基板厚度可以降到1.5毫米，棱锥高度设置为3毫米，在保证纹理效果的前提下减轻整体重量，降低材料成本。
