贴片式铝电解电容APU盖结构设计

在消费电子、工业控制板卡、车载电子模块的PCB布局场景中，贴片式铝电解电容是板级电源滤波、储能退耦环节的核心被动器件，而APU盖作为这类贴片铝电解电容的顶部封装防护结构，直接关系到电容的装配适配性、长期工作可靠性以及SMT回流焊过程中的结构稳定性。很多刚接触板级结构设计的工程师容易忽略电容顶部封装件的细节，往往在做器件3D封装库、验证PCB装配干涉时出现偏差，要么是电容顶部和周边屏蔽罩、结构件预留间隙不足，要么是对贴片电容的坐装边界判断失误，导致打样后出现装配顶件、焊接偏移的问题。

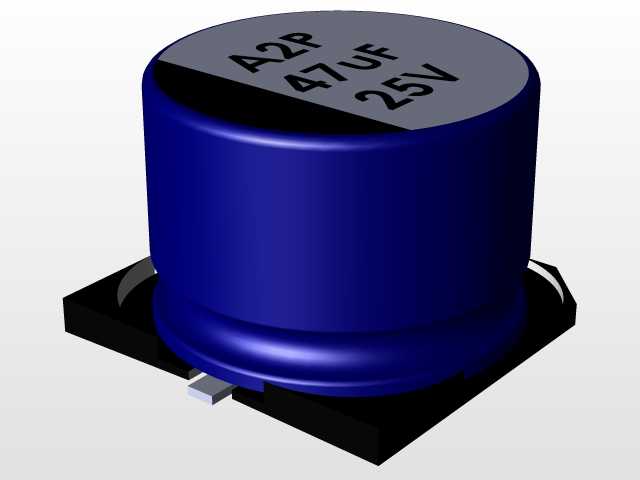

从实际功能来看，这款APU盖配套的是直径8mm、本体高度5.4mm的贴片铝电解电容，顶部盖体首先承担的是电容芯组的密封防护作用，铝电解电容的内部电解液具有挥发性，盖体和铝壳卷边压合后，能够阻断电解液的挥发路径，避免长期工作过程中电解液渗漏导致的电容容量衰减、鼓包失效。其次，盖体表面预留的标识区域，用于印刷电容的容量、耐压、极性标识，图中所示的47μF、25V参数标识就直接印刷在盖体顶面，SMT贴片加工过程中，视觉识别设备可以通过顶面标识快速判断器件极性、规格，避免反向贴装导致的电容通电炸裂问题。另外，在SMT回流焊的高温环境下，盖体需要承受260℃左右的峰值温度而不发生形变、脱落，因此盖体的材料选型通常采用耐温的特种工程塑料，和底部的黑色贴片底座配合，形成完整的电容封装支撑结构。

设计这款APU盖的三维结构时，首先要匹配对应规格电容的铝壳外径，盖体的外圈压合尺寸需要和铝壳的卷边位置做过盈配合设计，过盈量通常控制在0.05-0.1mm之间，既保证压合后的密封强度，又不会因为过盈量过大导致铝壳变形、内部芯组受损。盖体的顶面设计为平面结构，除了预留标识印刷区域外，顶面的平面度需要控制在0.1mm以内，避免视觉识别时出现标识读取失败的问题。盖体和底部贴片底座的配合间隙也需要做精准控制，底座上的两个贴片焊片伸出长度、定位缺口位置，都要和盖体的定位结构做适配，保证电容整体坐装在PCB焊盘上时，本体的垂直度偏差不超过0.15mm，避免回流焊过程中因为器件倾斜导致的立碑、虚焊问题。

从安装边界来看，这款配套APU盖的贴片电容整体占用的PCB布局空间为直径8mm的圆形区域，焊盘设计需要匹配底座伸出的两个焊片尺寸，通常焊盘宽度设计为1.2-1.5mm，长度2.0-2.2mm，两个焊盘的中心距和电容焊片的中心距保持一致。在做结构干涉检查时，除了要考虑电容本体直径8mm、高度5.4mm的占用空间外，还需要在电容顶面预留至少0.3mm的安全间隙，避免周边结构件、屏蔽罩在装配时挤压电容盖体，导致盖体变形、密封失效。另外，在高密度PCB布局场景中，这类贴片电容通常布置在IC芯片的电源引脚周边，盖体的边缘不能超出电容本体的圆柱轮廓，避免和相邻的0402、0603封装的阻容器件出现装配干涉，相邻器件的间距至少要保留0.2mm以上的爬电距离与装配间隙。

很多工程师在做板级3D布局时，往往直接调用通用的电容模型，忽略了不同厂家、不同规格电容的APU盖细节差异，比如部分高压贴片电容的盖体厚度更大，或者部分车规级电容的盖体带有防爆阀刻痕，这些细节如果在三维建模时没有还原，很容易在后期做整机结构验证时出现误判。这款APU盖的结构设计完全贴合对应规格贴片铝电解电容的实际尺寸，盖体的边缘倒角、压合台阶、顶面标识区域的位置都和实物保持一致，导入PCB设计软件后可以直接用于器件封装的干涉检查，能够有效减少板级设计中的装配错误，提升样机一次打样的通过率。在车载BMS板卡、工业电源模块、消费类电子产品的主板设计中，这类精准的电容封装结构模型，能够帮助结构工程师提前预判装配风险，避免后期开模后再调整结构带来的成本浪费与周期延误。
