适用于3D打印的皮纳德听诊喇叭结构

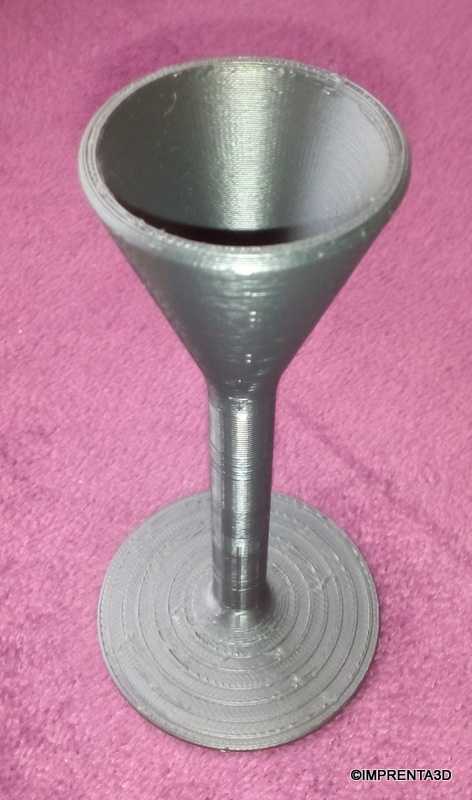

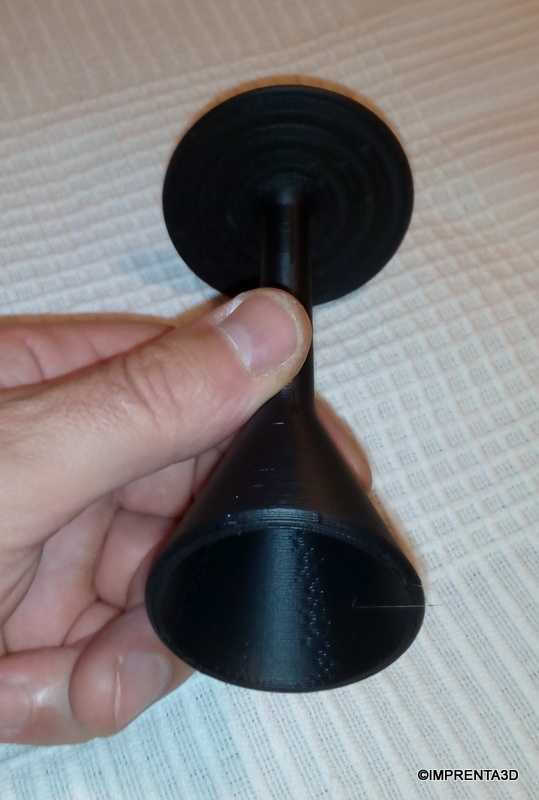

　　这款皮纳德听诊喇叭的结构设计，核心围绕纯声学传导的听诊需求展开，没有集成任何电子元器件，完全依靠结构造型实现声音的聚拢与传导，适配无电子设备辅助的基础听诊场景，尤其是基层产检场景中胎心音的听取，不需要供电也能完成基础的听诊操作，适合家庭自测、偏远地区基础诊疗等缺乏电子听诊设备的场景使用。从实际使用逻辑出发，设计时首先考虑了手持操作的贴合度，中部的握持段做了收窄处理，直径适配成年人拇指与食指的捏持范围，长时间握持也不会产生明显的硌手感，操作时可以稳定将集音端贴附在被测体表，不会因为手部滑动造成听诊位置偏移影响声音采集。集音端采用大口径敞口的锥形结构，敞口边缘做了圆弧过渡处理，接触皮肤时不会产生尖锐的压感，锥形内腔的壁面保持均匀的壁厚，

　　从敞口端到传音端平滑收窄，这个锥度是经过反复调整的，既能够保证体表的微弱振动声波能够顺着内壁反射聚拢到传音端，又不会因为锥度过大造成声波在腔内形成乱反射产生杂音，实际测试时能够清晰捕捉到低频的胎心搏动音，过滤掉部分体表的高频摩擦杂音。传音端的尺寸适配人耳的外耳道口轮廓，不需要额外加装耳塞，直接贴靠耳道口就能够完成声音传导，端面同样做了圆角处理，长时间贴靠耳部也不会造成不适。整个结构采用一体化设计，没有拼接缝隙，避免了缝隙处产生的声波损耗或者结构共振杂音，所有的转角位置都做了顺滑的圆弧过渡，没有尖锐的棱角，既方便3D打印时的一体成型，不需要额外添加支撑结构就能完成打印，打印完成后只需要简单去除打印层纹就可以直接使用，

　　也避免了日常使用时棱角磕碰造成的损坏或者划伤。从安装与使用边界来看，整个器具没有额外的安装配件，属于手持独立使用的器具，整体长度控制在成年人手掌可完全把控的范围，最大外径为集音敞口端的尺寸，放置时可以平稳立在平面上，不会轻易倾倒，日常收纳不需要占用过多空间，也没有易损的活动部件，正常使用情况下不会出现结构失效的问题。设计过程中特意规避了复杂的曲面结构，所有的型面都是规则的回转面，建模时只需要通过旋转特征就能完成主体结构的构建，后续如果需要调整尺寸适配不同的使用场景，只需要修改旋转草图的参数就可以快速完成迭代，比如针对儿童使用的场景可以适当缩小集音端的口径，针对需要听取更深层躯体声音的场景可以适当调整锥度比例提升声音聚拢效果。

　　壁厚的选择兼顾了结构强度与打印效率，均匀的壁厚设置让3D打印过程中不会出现局部过厚造成的打印翘边问题，也不会因为壁厚过薄造成结构容易被挤压变形，正常手持施加的按压力度下，结构不会产生形变，保证内腔的声学结构不会因为受力变形影响传导效果。实际测试过程中，将集音端贴附在模拟胎心搏动的振动源上，传音端输出的声音清晰度能够满足基础听诊的判断需求，没有出现声音发闷、杂音过多的问题，和传统木质皮纳德听诊器的传导效果基本一致，同时3D打印的制作方式也让这个器具可以实现快速的小批量制作，甚至个人用户有打印机的情况下就可以自行制作使用，不需要复杂的加工工序。
