镂空加强筋结构电气安装承载基座

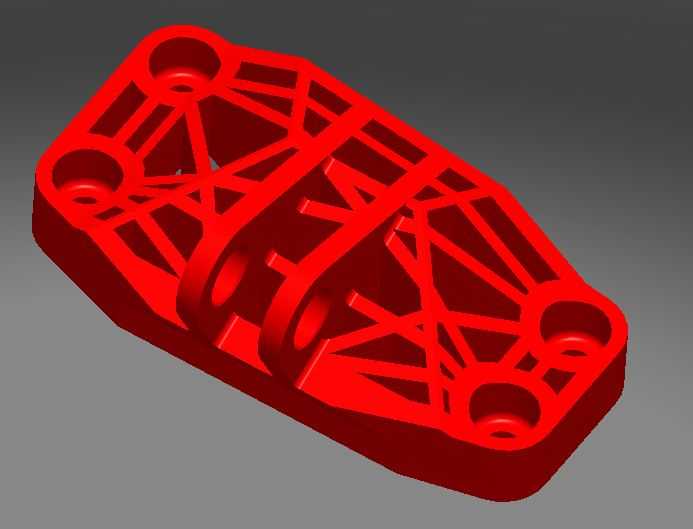

在通用电气设备的内部装配场景中，这类带规整镂空加强筋的承载基座是十分常见的结构连接件，主要承担电气模块的定位承托、外力传导分散以及安装基准定位的作用，常见于工业控制柜、户外电气终端、小型机电一体化设备的内部安装位，替代传统实心安装板实现减重与结构强度的平衡。从实际使用场景来看，这类基座通常会通过四角的沉头安装孔固定在设备的主框架或者安装梁上，上表面的多个定位凸台与通孔用来匹配对应电气模块的安装脚位，中间区域的交叉加强筋并非随意排布，而是沿着基座受力后的应力传递路径设计：当上方安装的电气模块受到设备运行带来的振动、冲击载荷时，筋条会将集中在安装点位的应力快速分散到整个基座的边框结构上，避免局部应力集中导致的基座开裂或者安装位滑牙。

设计这类构件的时候，首先要明确安装边界的约束条件：四角的安装孔中心距需要和设备预设的安装梁孔位完全匹配，沉头孔的深度要保证固定螺丝锁紧后螺丝头不高出基座上表面，避免干涉上方电气模块的平贴安装；基座的整体厚度要控制在适配安装空间的范围内，边框的壁厚通常取均匀值，保证注塑或者机加工过程中的材料收缩一致性，减少成型后的形变。中间的镂空区域一方面是为了降低整体重量，减少材料消耗，另一方面也能给下方的布线预留空间，方便电气模块的连接线穿过镂空区域排布到设备的走线槽中，同时镂空结构也能提升基座的散热效率，让上方电气模块工作时产生的热量可以通过镂空区域快速散出，避免热量在安装面堆积影响元器件寿命。

从结构细节来看，基座上的几个带凸台的通孔是核心的安装定位位，每个凸台的高度都经过统一设计，保证上方安装的模块和基座表面留有均匀的间隙，既可以避免模块底部和筋条直接接触产生硬摩擦损伤元器件外壳，也能形成空气对流的通道辅助散热。筋条的交叉角度和厚度经过受力校核，在满足额定承载重量的前提下尽可能做薄，所有筋条和边框、安装凸台的连接位置都做了圆角过渡，避免直角位置产生应力集中，在设备长期受振动的工况下，圆角过渡的结构能大幅提升基座的疲劳寿命，不会因为长期交变载荷出现筋条断裂的问题。

实际选型适配的时候，需要先核对基座的整体外形尺寸是否能放入设备的预留安装腔，重点确认四角安装孔的孔距、孔径是否匹配现有安装梁的孔位，同时要核对上方安装凸台的位置是否和待安装电气模块的安装脚位对应，避免出现孔位错位无法装配的问题。这类基座的材质通常选用具备一定强度和绝缘性能的工程塑料，在部分有高强度要求的场景下也会采用铝合金压铸成型，不管是哪种材质，这个镂空加强筋的结构逻辑都是通用的——在保证安装基准精度、承载强度满足要求的前提下，最大化降低构件自重，减少材料占用，同时兼顾布线、散热的实际装配需求，是电气设备内部结构件里兼顾实用性与工艺性的典型设计。在三维建模过程中，这类结构需要优先绘制外轮廓边框与安装点位的草图，保证所有安装孔的位置尺寸公差符合装配要求，之后再沿着应力路径绘制加强筋的轮廓，筋条的高度要保持一致，和边框、凸台的连接位置要做连续的过渡处理，避免建模过程中出现碎面、尖角，影响后续的工程图导出或者加工编程。
