可弯折多联欧洲标准插座结构设计

　　日常办公与居家场景里，固定形态的排插经常遇到摆放尴尬：桌下走线时要绕开桌腿弯折走线、地板上临时取电要贴合踢脚线转角、会议桌边缘排布要顺着桌边弧度走线，传统刚性排插要么无法贴合安装面导致凸起绊脚，要么需要额外搭配延长线转接，既杂乱又存在安全隐患。这款可弯折多联欧标插座的设计，正是针对这类非平直安装面的取电需求做的结构优化。

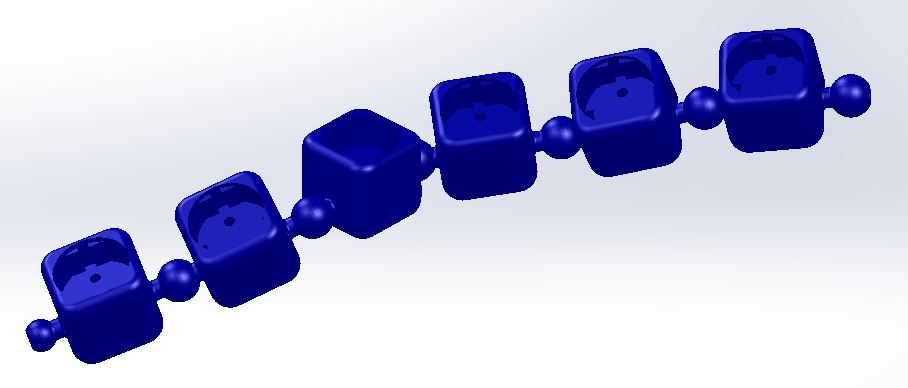

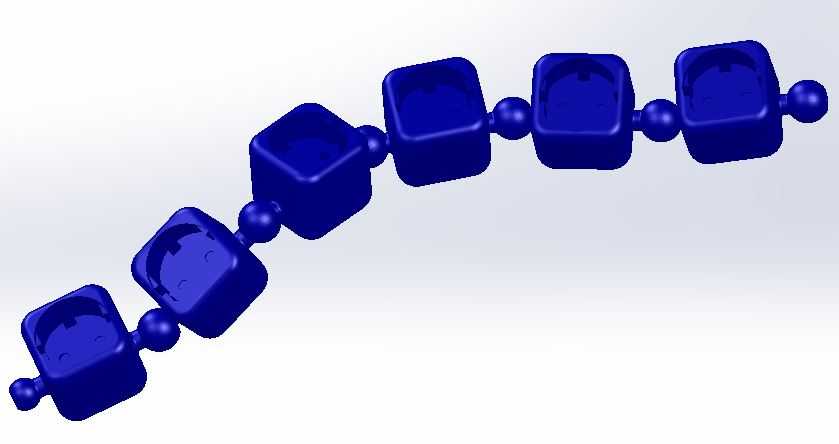

　　从结构逻辑来看，整个插座采用单元模块化拼接思路，每个独立的插孔单元为一个方形注塑壳体，单元之间通过球头铰接结构实现连接，球头的转动角度经过限位设计，既可以实现相邻单元之间±30度左右的水平弯折，也能实现小范围的俯仰角度调整，不会因为过度弯折拉扯内部的导电连接片。每个单元内部集成完整的欧标插孔接触组件，接触片采用锡磷青铜一体冲压成型，插拔寿命满足常规民用取电的使用频次要求，单元之间的导电连接采用柔性铜带跨接，铜带外部包裹绝缘阻燃护套，在铰接转动的过程中铜带可以随弯折角度自由形变，不会出现断线、接触不良的问题。

　　实际安装使用时，这款插座不需要额外的固定支架，依靠自身的铰接结构就可以贴合不同的安装边界：比如铺设在地板上时，可以顺着地板与墙面的阴角弯折90度排布，不会突出地面绊倒过往人员；固定在异形办公桌椅的边缘时，可以顺着桌椅的弧形边框逐节调整角度，完全贴合型材表面，不需要额外打孔固定；在展会临时布线场景中，可以顺着展架的立柱弯折缠绕，省去理线器的固定步骤，布线效率比传统刚性排插提升不少。

　　外形尺寸上，单个插孔单元的截面尺寸控制在40mm见方，相邻单元球头连接段的长度为15mm，整排6个单元完全拉直时总长度在300mm左右，最大可实现的整体弯折弧度可以围成直径200mm左右的环形，适配绝大多数日常场景的转角、弧面安装需求。壳体采用阻燃PC材质注塑成型，表面做细磨砂处理，耐刮擦且不易留指纹，单元之间的铰接阻尼经过调校，调整到目标角度后可以保持形态不会自行松脱，不需要额外的锁止结构就可以维持排布形态。

　　设计过程中需要重点考量的是铰接位置的绝缘防护，球头位置的配合间隙控制在0.3mm以内，既保证转动顺畅，又不会让外部的灰尘、水渍轻易进入壳体内部，防护等级可以达到IP20，满足室内干燥场景的使用要求。内部导电通路的载流量按照16A标准设计，可以满足常规办公设备、家用电器的取电需求，每个插孔单元内部设置独立的安全保护门，单孔插入时保护门不会开启，避免孩童误触引发安全问题。

　　和传统的一体成型刚性排插相比，这种模块化铰接的结构虽然模具成本略高，但是可以根据需求灵活拼接不同数量的插孔单元，不需要为不同孔位数量的产品单独开整排外壳模具，只需要调整两端的端盖部件就可以实现3联、4联、6联等不同规格的产品衍生，整体的产品系列化开发成本反而更低。在走线布局时，这款插座的进线端设置在端部单元的侧面，电源线可以顺着弯折后的排布方向引出，不会出现电源线硬折导致的线皮破损问题，长期使用的可靠性更有保障。

　　在三维建模过程中，需要重点验证球头铰接的转动干涉问题，每个单元转动到极限角度时，相邻壳体之间不能出现磕碰卡滞，柔性铜带的弯曲半径要大于铜带自身的最小允许弯曲半径，避免反复弯折后出现铜带疲劳断裂。壳体的壁厚设计均匀控制在2mm，注塑成型时不容易出现缩痕、翘曲等缺陷，铰接位置的配合公差要结合注塑材料的成型收缩率做补偿，保证量产之后的转动手感和设计状态一致。
