快装式对合抱管压力开口销夹具

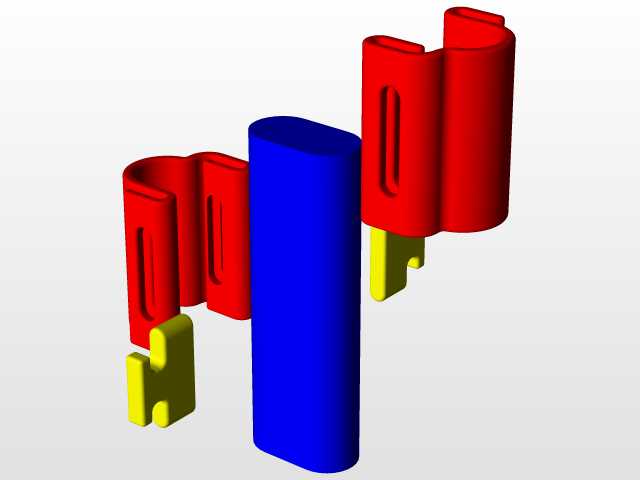

　　在航天地面管路敷设、临时管线接驳、试验台管路快速装夹的场景中，这类对合抱管夹具的应用频次极高，尤其是需要频繁拆装、调整管路走向的测试工位，传统的卡箍、管夹需要配套螺栓紧固，拆装效率低，且备件需要区分上下半壳规格，现场运维的备件管理成本偏高。这款夹具采用完全对称的两件式抱管结构，两个半壳的外形、卡槽、销孔位置完全一致，现场装配时无需区分上下件，任意两个同型号的半壳都能配对使用，大幅降低了备件储备的品类要求，哪怕现场某一个半壳出现磕碰损伤，随便拿一个同规格备件就能替换，不用特意区分配对件，这点在户外作业、应急抢修的场景下优势格外明显。

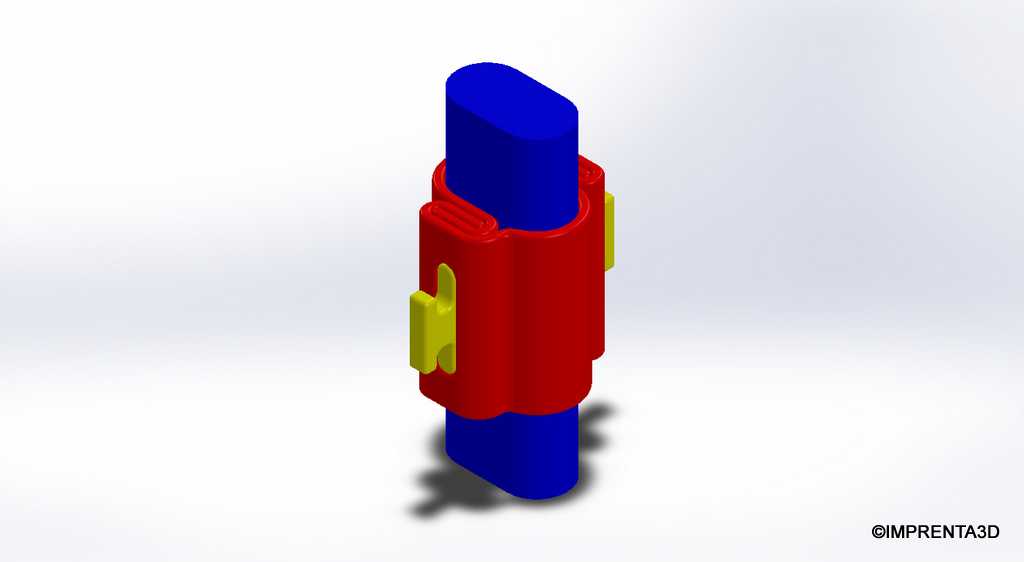

　　从功能特性来看，这款夹具依靠两侧的压力开口销实现锁紧，装配时先将两个半壳对合包裹住待固定的圆管，对准两端的销孔后，将开口销压入对应卡槽，依靠开口销的弹性胀紧力实现两个半壳的径向锁紧，不需要额外的螺栓、螺母等紧固件，徒手就能完成装配和拆卸，不需要配套扳手等工具，在狭小空间、高空作业等不方便携带工具的场景下，单人就能快速完成管路的固定作业。夹持时，半壳内侧的圆弧面和管材外壁完全贴合，接触面积比传统窄边卡箍大30%以上，夹持力分布更均匀，不会出现局部应力集中压伤薄壁管材的问题，不管是金属硬管还是塑料软管、3D打印的原型管路，都能实现稳定夹持，不会出现夹伤管壁或者夹持打滑的问题。

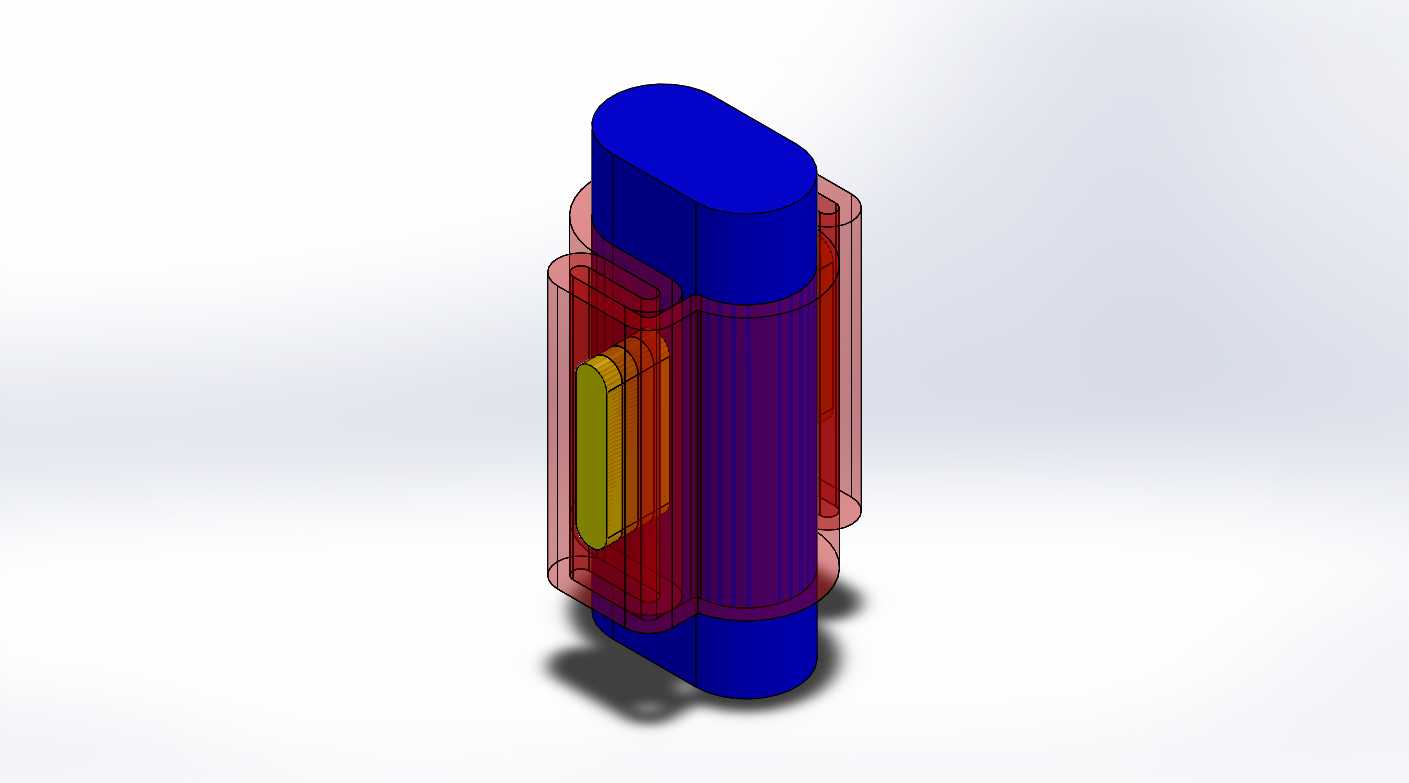

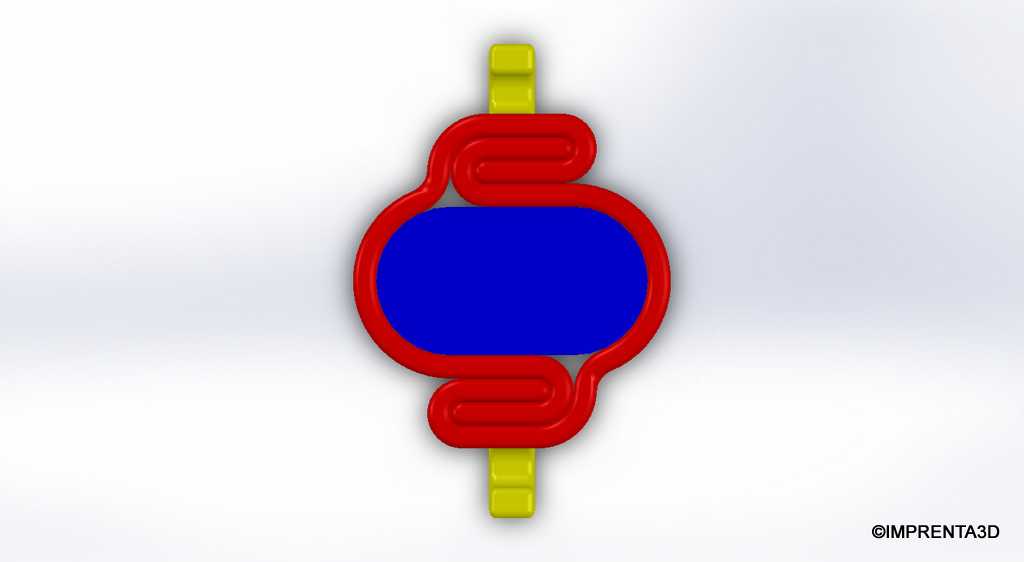

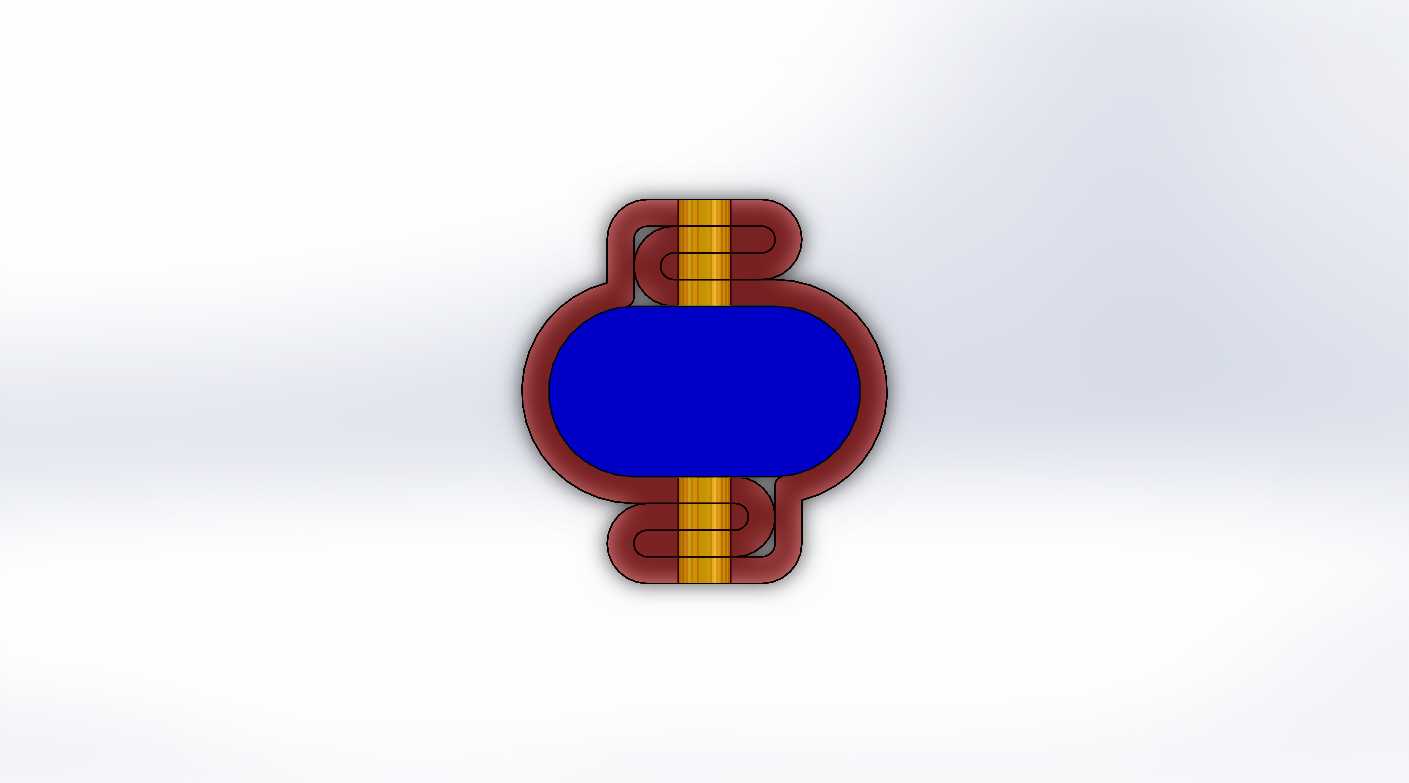

　　设计思路上，这款夹具做了非常多面向增材制造的优化，整体没有复杂的倒扣结构，所有的拔模角度都控制在1度以内，不需要额外添加支撑结构就能完成FDM或者光固化3D打印，打印时层纹方向和受力方向垂直，能最大化利用打印件的层间强度，避免受力时出现层间开裂的问题。两个半壳的侧边做了定位凸台和对应的凹槽，对合时凸台卡入凹槽，能自动实现径向定位，不会出现两个半壳错位、偏移的问题，装配时不需要反复调整对齐位置，只要把两个半壳往管材上一扣，凸台卡入凹槽就自动对准了销孔，直接压入开口销就能完成锁紧，操作门槛极低，没有经过装配培训的人员也能快速完成操作。开口销的卡槽位置做了导向倒角，压入时不需要精确对准，顺着倒角就能滑入锁紧位，拆卸时用平口螺丝刀或者甚至硬币就能撬出开口销，快速完成拆解。

　　从安装边界和尺寸适配来看，这款夹具的夹持内径针对常用的标准外径圆管设计，半壳外侧的最大轮廓尺寸做了严格控制，相邻管路的中心距只要大于半壳最大外径2mm就能完成安装，不会出现相邻夹具干涉的问题，在密集排布的管路组里也能使用。夹具的轴向长度控制在管径的1.2倍左右，既保证了足够的夹持接触长度，避免管路出现轴向窜动，又不会占用过多的轴向安装空间，在管路接头附近、管路贴近安装面板的位置也能顺利装夹。开口销压入后，销子的末端不会超出半壳的外轮廓，不会出现突出的棱角刮擦周边管线或者操作人员的问题，整体外轮廓做了全圆角处理，没有尖锐的边角，搬运、装配过程中不会划伤手。

　　实际使用中，这款夹具除了固定单根管路，还能通过调整锁紧力实现两根平行管路的并排固定，只要将两根外径和夹具内径匹配的管路并排放入两个半壳之间，压入开口销就能实现双管的同步固定，在临时气路、水路的快速布管场景下，不需要额外的管排支架，只用这类夹具就能快速完成多管的规整固定。针对不同壁厚的管材，夹具的夹持力可以通过开口销的压入深度微调，压入到底时能实现刚性锁紧，管路完全不会转动或者窜动，适用于需要固定管路位置、避免管路振动移位的场景；如果需要管路能小幅度转动调整角度，可以不用将开口销完全压到底，保留一定的间隙，就能实现管路的角度可调，调整到合适角度后再压死开口销完成固定，适配不同的装配需求。

　　结构上，两个半壳的外侧做了防滑的筋条结构，装配时手部握持的摩擦力更大，哪怕手上沾了油污、冷却液，也能稳稳拿住半壳完成对合操作，不会出现打滑脱手的问题。销孔的位置做了局部加厚处理，频繁拆装开口销的时候，销孔位置不会因为反复受力出现开裂、磨损扩大的问题，反复拆装次数可达上百次依然能保持足够的锁紧力，满足试验台反复拆装、临时管路多次复用的使用需求。和传统的螺栓紧固卡箍相比，这款夹具的零件数量减少了60%以上，传统卡箍需要两个半壳、两套螺栓螺母、配套的平垫弹垫，总共有6个以上的零件，现场拆装时很容易出现零件掉落丢失的问题，而这款夹具总共只有三个零件：两个完全相同的半壳，一个开口销，且开口销和半壳之间可以做防丢的连接结构，哪怕拆卸状态下，开口销也不会从半壳上脱落，完全避免了小零件丢失的问题，在高空作业、井下作业等不方便捡拾掉落零件的场景下，这个设计的实用性非常突出。
