带供销固定销的10mm内螺纹U形夹结构

在工装夹具搭建、气动液压回路辅件连接、轻型输送线定位组件以及小型设备的杆件铰接场景里，这类带供销与固定销的内螺纹U形夹是出现频率极高的连接部件，它的核心作用是实现带外螺纹杆件与其他构件的铰接式连接，同时保证连接位置不会出现轴向窜动、径向松脱的问题，适配需要小角度摆动的传动或定位工况。从实际使用场景来看，这类U形夹常被用在小型气缸的杆端连接、工装夹具的快速压头铰接、检测设备的摆杆连接端，还有一些轻型自动化设备的连杆传动节点上，相比普通的杆端关节轴承，它的结构更简单，制造成本更低，在不需要大角度偏转、载荷属于中低范围的工况下，可靠性反而更有优势，没有轴承部件的磨损间隙，长期使用的定位一致性更好。

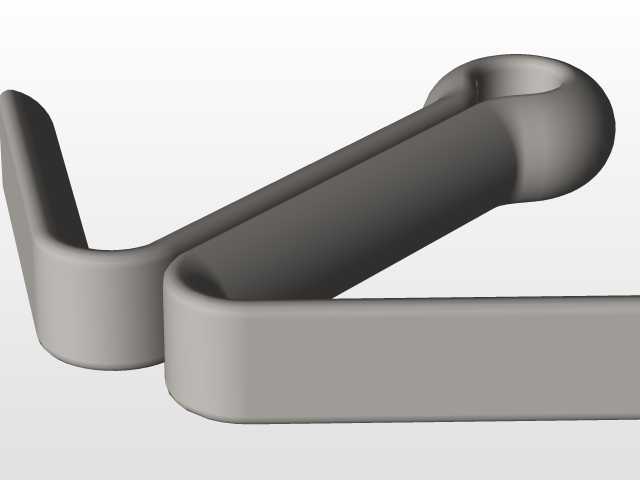

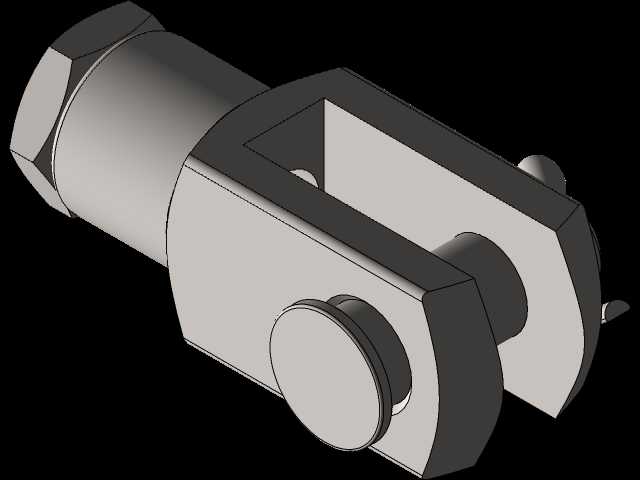

从功能特性上看，这款U形夹的内螺纹规格为10mm ISO标准内螺纹，能够直接和同规格的外螺纹杆件配合，不需要额外的转接接头，U形的开口槽用来容纳被连接的构件，穿入供销之后就能形成铰接副，顶部的固定销是用来锁定供销的轴向位置，避免设备运行过程中因为振动、往复拉扯导致供销脱出，这也是很多简易U形夹容易忽略的设计细节——不少现场使用的无锁销U形夹，运行一段时间后销子就会慢慢滑出，最终导致连接脱落引发设备故障，这款结构在开口端上方设置了垂直于供销轴线的固定销安装孔，固定销装入后刚好卡在供销的环槽位置，完全限制供销的轴向移动，不需要额外加装开口销或者卡簧，装配效率更高。

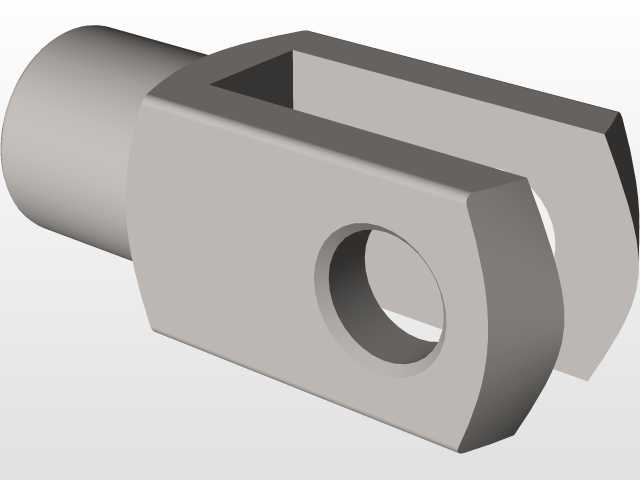

设计思路上，这款U形夹整体采用一体式铣削成型的结构逻辑，主体部分的U形槽两侧耳片厚度均匀，和中间的连接段做了圆弧过渡，避免应力集中在直角位置，在承受拉杆的轴向拉力时，应力会顺着圆弧过渡面分散到整个主体上，不会在耳片根部出现断裂风险。内螺纹的加工深度经过匹配设计，螺纹旋合长度满足10mm螺纹的标准旋合长度要求，保证螺纹连接的抗拉强度足够，不会出现螺纹滑牙的问题。供销和固定销的配合采用间隙配合，装配时不需要大力敲击，徒手就能将供销推入U形夹的销孔，固定销和顶部的孔采用小过盈配合，压入之后不会因为振动松脱，同时固定销的端面和U形夹主体表面齐平，不会突出刮碰其他部件。

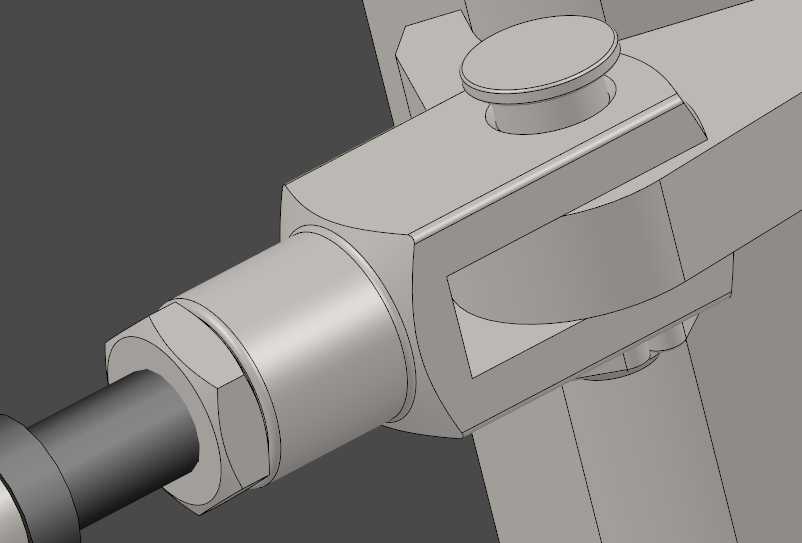

外形尺寸与安装边界方面，这款U形夹的主体外径和10mm内螺纹的规格匹配，整体长度控制在常规杆端连接的紧凑尺寸范围内，U形开口的宽度适配常用的板材厚度或者杆件直径，两侧耳片上的供销孔同轴度经过设计约束，装配后供销不会出现卡滞，铰接摆动时阻力均匀。安装时需要注意，首先将外螺纹杆件旋入U形夹尾部的内螺纹中，可以根据实际需要的连接长度调整旋入深度，必要时可以加装锁紧螺母防松；之后将需要铰接的构件放入U形开口的槽内，对齐构件上的连接孔和两侧耳片的销孔，推入供销直到供销的环槽对准顶部的固定销孔，再压入固定销完成锁定即可。需要注意的是，这类U形夹的铰接摆动角度有一定限制，设计安装位置时要预留足够的摆动空间，避免U形夹的尾部和被连接构件在摆动过程中发生干涉，同时它的承载能力匹配10mm螺纹的抗拉强度，不适合用在大载荷冲击的重载传动场景，在额定载荷范围内使用时，连接的稳定性和使用寿命都能满足常规工业场景的要求。在三维建模过程中，这类零件的建模需要重点关注几个配合位置的尺寸精度：内螺纹的小径、大径和螺距要符合ISO标准，销孔的同轴度公差要控制在合理范围，固定销孔和供销环槽的位置度要保证固定销装入后能完全卡入环槽，不会出现卡不住或者装配不到位的问题，同时过渡圆角的尺寸要合理，既不能太小导致应力集中，也不能太大影响和相邻部件的安装间隙。
