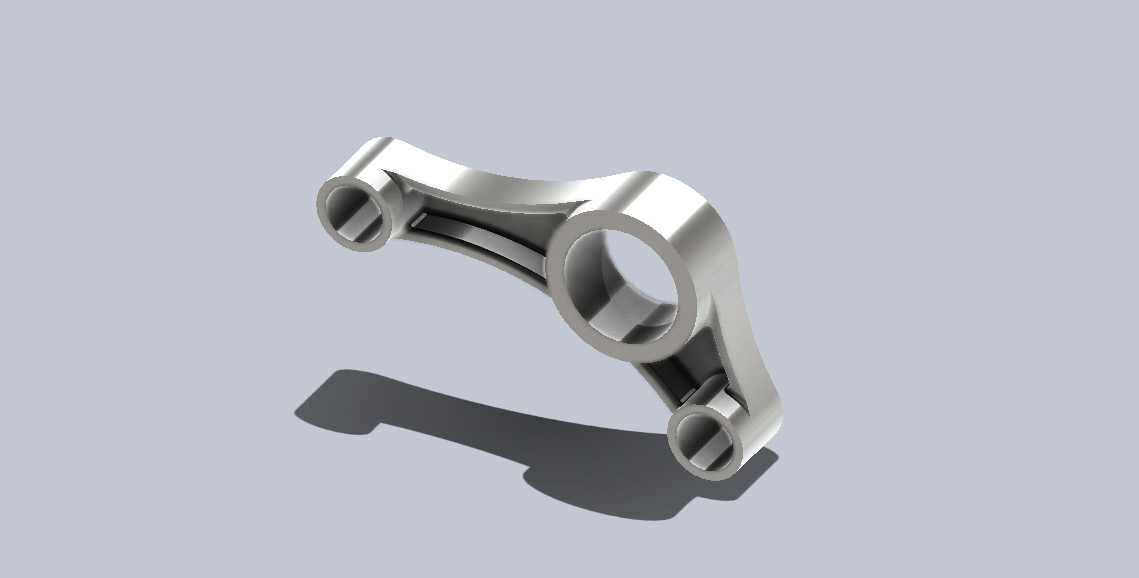

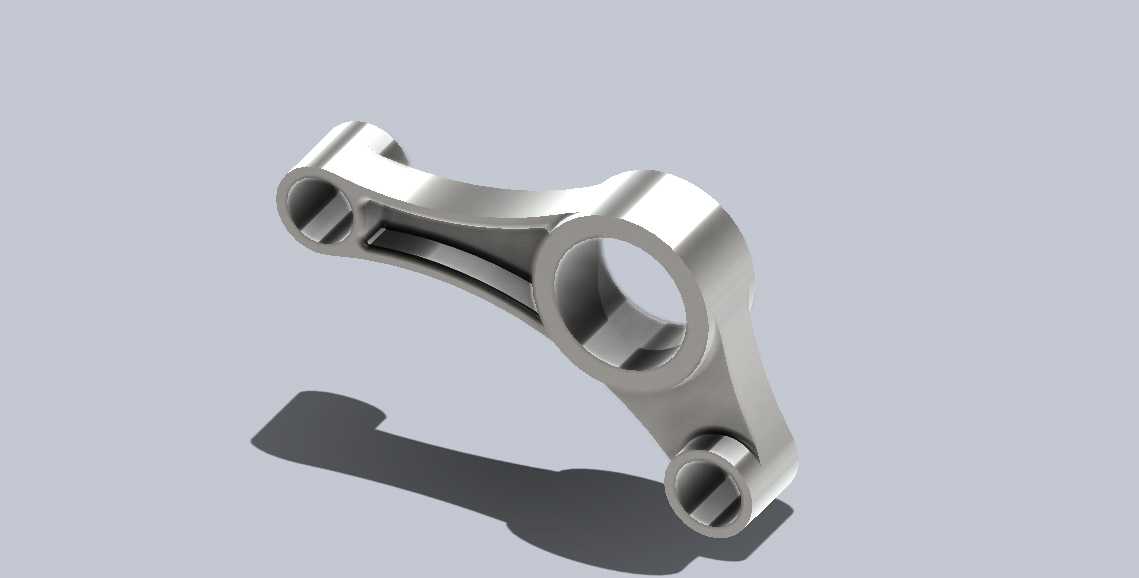

多铰接式传动连接曲柄结构件

　　在往复式动力传输、多工位联动工装、小型动力执行机构的设计场景中，这类多铰接点曲柄结构件是承担动力换向、行程传递的核心受力部件，区别于单孔偏心曲柄的单一传动逻辑，该结构通过三个不同轴径的铰接孔位，可同时对接三组不同运动轨迹的连杆组件，实现单动力输入下的多路径同步动力输出，常见于小型内燃机配气机构、自动化生产线的间歇送料联动组、专用设备的多工位同步夹紧单元中。从实际装配边界来看，三个铰接孔的中心距经过严格的运动学仿真校核，相邻孔位的中心距偏差控制在0.02mm以内，避免装配后出现运动卡滞、连杆受力偏载的问题；每个铰接孔的内壁都设计了均匀的轴承安装位，孔端预留了卡簧槽结构，可直接适配标准深沟球轴承或自润滑轴套，无需额外加工衬套安装位，

　　减少现场装配的二次加工工序。结构的外形采用了等强度流线型设计，连接臂的截面厚度从大孔径端向两侧小孔径端平滑过渡，既避免了直角应力集中带来的疲劳断裂风险，也在满足受力强度要求的前提下尽可能削减了非受力区域的材料余量，降低整体转动惯量，减少动力输入侧的启动负载。在实际工况应用中，这类曲柄件通常搭配调质45号钢或高强度铝合金加工成型，大孔径端作为动力输入位，对接电机输出轴或偏心主轴，两个小孔径端分别连接执行端连杆，可将主轴的圆周运动转化为两个执行端的往复直线运动或定角度摆动，在小型冲压设备的送料机构里，该结构可同时驱动压料头与送料推板的时序动作，通过孔位的中心距配比，精准匹配两个执行端的动作行程差，保证送料与压料的动作时序完全契合，

　　不会出现动作干涉。设计过程中需要重点校核三个铰接点的运动包络范围，确保曲柄在整周转动过程中，连接臂的外轮廓不会与周边的机架、护罩、相邻传动件发生刮碰，该结构的外轮廓圆弧过渡半径经过优化，在最大转动角度下，轮廓与周边固定件的安全间隙保持在3mm以上，满足常规工业设备的安全装配要求。铰接孔的端面都设计了微小的沉台结构，装配时轴承端面可完全沉入沉台内，避免连杆转动时与曲柄端面发生摩擦，同时沉台的平面度要求控制在0.01mm以内，保证轴承装配后端面贴合均匀，不会出现轴承偏斜导致的转动异响、磨损加剧问题。连接臂的中部设置了轻量化的凹槽结构，在不降低整体抗弯截面模量的前提下，去除了臂身中间区域的多余材料，相比实心等截面曲柄，

　　整体重量降低约22%，转动惯量同步下降，在高速往复传动场景下，可有效减少曲柄自身的动不平衡量，降低设备运行时的振动幅度。这类结构的建模过程需要重点关注各孔位的同轴度、连接臂的过渡曲面连续性，避免建模时出现曲面碎面、壁厚突变的问题，否则后续导入工程图生成加工尺寸时，会出现轮廓线断裂、尺寸标注无法识别的问题，同时建模时需要预留后续热处理的变形余量，孔位的最终加工尺寸需要在工艺阶段考虑热处理后的形变补偿，保证成品件的装配精度符合设计要求。在不同的应用场景下，可根据实际受力大小调整三个孔位的直径配比与连接臂的截面厚度，比如在大负载的冲压联动机构中，可适当加大小孔端的截面厚度，提升臂身的抗弯曲强度，在轻负载的自动化检测设备联动机构中，可进一步削减臂身厚度，选用轻质铝合金材料，提升机构的响应速度。
