多通流体转接金属构件结构设计

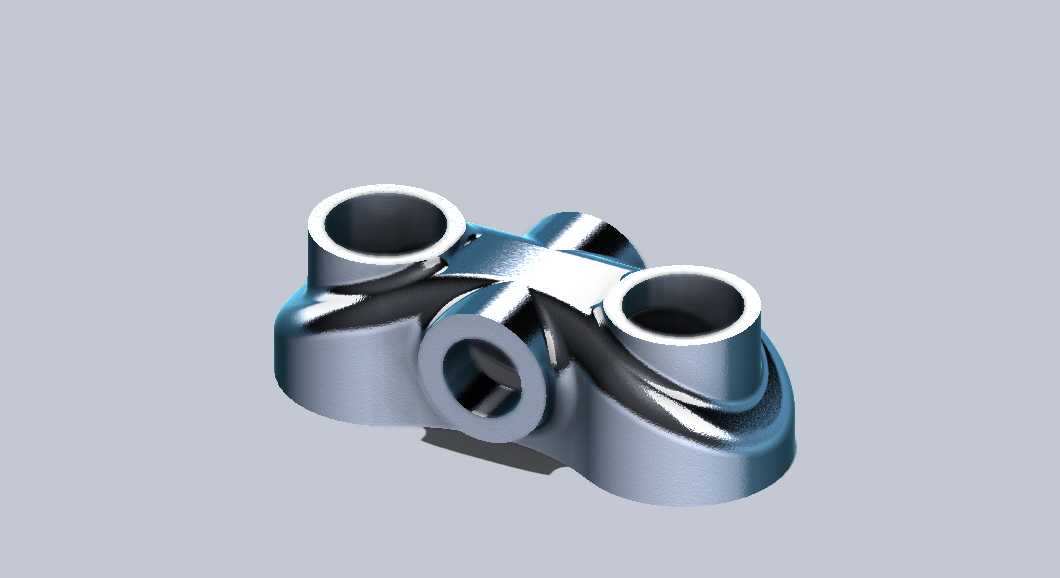

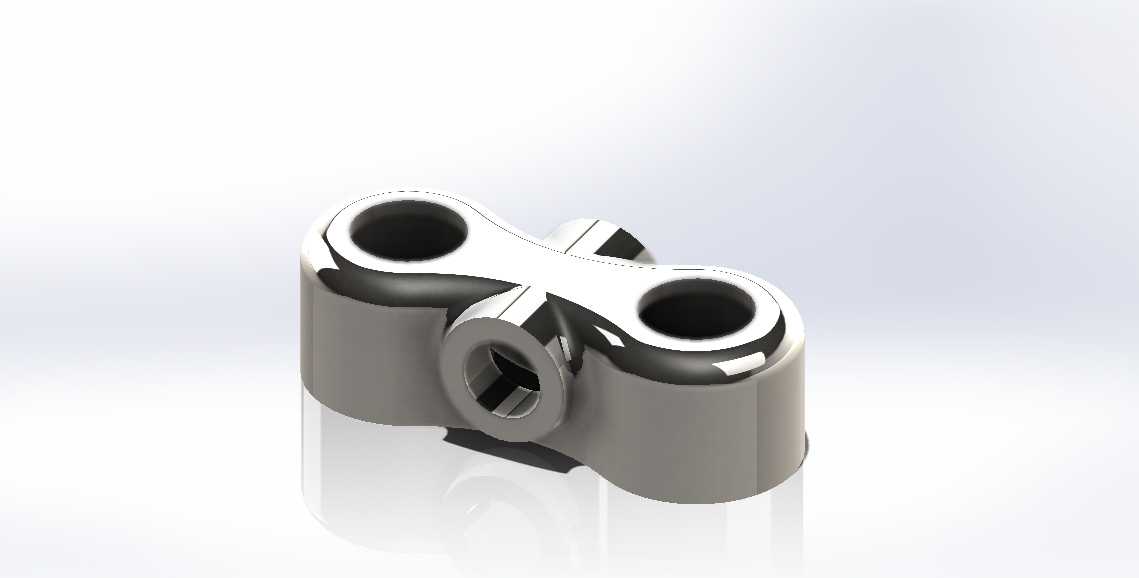

　　在流体输送管路系统的布设场景中，这类多通转接构件是衔接不同走向管路、实现流体分流或合流的核心连接件，常见于液压动力回路、润滑介质输送系统、小型内燃机的气路衔接以及工业设备的冷却循环管路中，承担着改变介质流向、分配介质流量的关键作用，其结构可靠性直接影响整套管路系统的密封性能与运行稳定性。从实际使用需求出发，这类构件的设计首先要匹配对应管路的通径规格，三个轴向分布的接口分别对应不同方向的外接管路，接口处的圆柱内腔加工精度需要满足管路插接或螺纹连接的公差要求，避免装配后出现介质渗漏的问题。构件主体采用流线型的流道设计，内部腔体没有突兀的直角转折，能够最大程度降低介质流经时的阻力损失，减少紊流产生的概率，

　　同时避免介质中的杂质在转角处堆积造成管路堵塞。外形上的圆弧过渡并非单纯为了视觉效果，一方面是铸造成型工艺的需求，能够减少铸件冷却过程中的应力集中，避免出现缩孔、裂纹等铸造缺陷，另一方面也能提升构件整体的结构强度，在承受管路内压或者外部装配应力时，应力能够顺着圆弧曲面均匀分散，不会在局部位置出现应力极值导致构件开裂。从安装边界来看，构件的整体轮廓尺寸紧凑，三个接口的轴向夹角经过优化，能够适配狭小空间内的管路布设需求，不需要额外预留过大的安装操作空间，侧面预留的通孔可用于安装固定卡扣或者定位销，能够将构件稳固固定在设备基座或者相邻的结构件上，避免设备运行过程中产生的振动导致管路接口松脱。设计过程中需要重点考量壁厚的均匀性，

　　不同位置的壁厚差控制在合理范围内，既保证构件有足够的承压能力，又不会因为局部壁厚过大造成材料浪费、增加整体重量。接口端面的加工基准与构件主体的定位基准保持统一，能够保证外接管路装配后同轴度符合要求，避免管路安装后出现别劲的情况，长期运行下也不会因为附加弯矩导致接口处断裂。这类构件的材质通常选用铸铝合金或者镀锌钢材，根据输送介质的腐蚀特性也可更换为不锈钢材质，不同材质对应的壁厚参数会做对应调整，满足不同压力等级的使用需求。在实际选型应用时，需要根据管路的工作压力、介质类型、安装空间尺寸匹配对应的规格，装配时需要在接口处加装对应规格的密封件，按照规定的扭矩拧紧管路接头，避免过紧造成接口变形或者过松导致密封失效。日常设备维护中，

　　这类转接构件也是管路检查的重点部位，需要定期查看接口处是否有渗漏痕迹、构件表面是否出现裂纹或者腐蚀凹坑，一旦发现异常需要及时更换，避免介质泄漏造成设备故障甚至安全事故。从建模角度来看，这类构件的建模需要先梳理流道的中心走向，通过多截面实体放样生成主体结构，再对各个边角做倒圆角处理，最后切除接口的安装内腔与侧面的固定通孔，建模过程中需要重点关注各个接口的位置度公差，保证加工后能够顺利与外接管路装配，同时要核对流道的最小通径尺寸，避免因为建模误差导致通径变小影响介质流量。
