Modelmania赛事专用轻量化机械连接构件

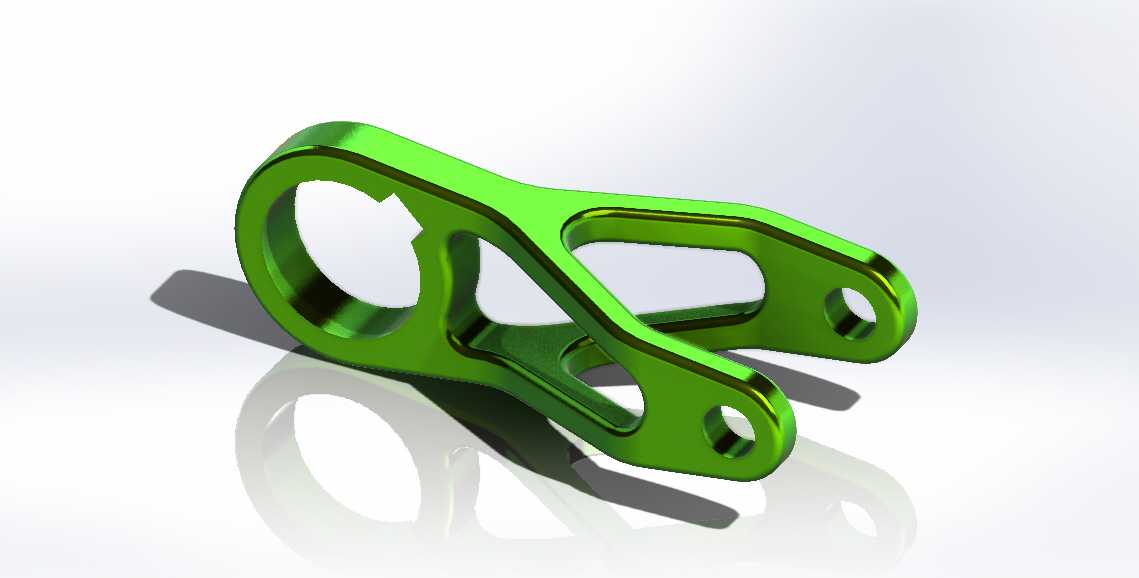

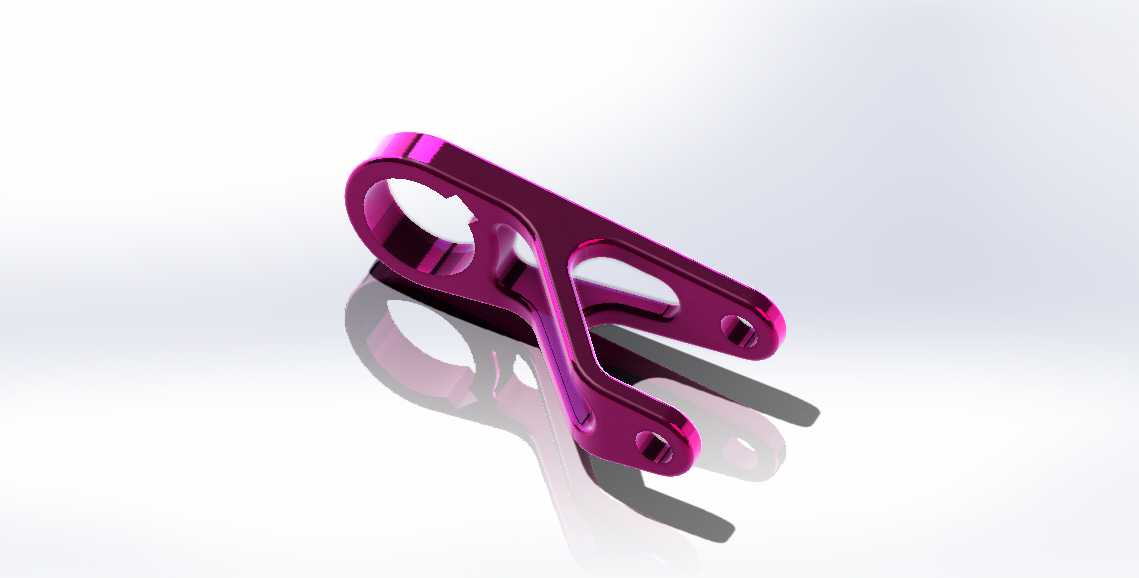

　　该构件属于机械传动与连接系统中的典型受力结构件，从结构形态来看，其采用一体化镂空式设计，主体一端为带缺口的环形套接结构，另一端延伸出双叉式耳片结构，两个耳片上分别预留同轴的圆形安装孔位，整体轮廓通过多段顺滑曲面过渡，无尖锐棱角，在保证结构强度的前提下最大化去除了非受力区域的材料，有效降低了构件自身重量。从实际应用场景出发，这类构件常被用于小型动力机械、改装车辆的连杆传动环节，或是自动化设备中的快换连接部位，环形端可直接套接在对应直径的轴类零件上，通过缺口结构实现快速卡装，无需完全拆卸轴端固定件即可完成装拆，大幅提升设备维护与部件更换的效率；双叉耳片端则可通过销轴与对应配合件形成铰接结构，传递往复运动的拉力与推力，

　　铰接孔位的同轴度公差控制在0.02mm以内，可有效避免运动过程中出现卡滞、偏磨的问题。在设计思路层面，该构件的曲面过渡完全遵循应力传导路径，从环形套接端到耳片末端的壁厚呈渐变式分布，受力集中的环形根部壁厚最大，向耳片末端逐步收薄，镂空区域的轮廓完全避开主应力传导路线，既不会出现应力集中导致的断裂风险，也不会因冗余材料增加运动副的惯量。从安装边界来看，环形套接端的内孔直径适配常用的12mm-16mm直径轴段，缺口宽度略小于轴径，依靠装配时的微量弹性变形实现卡紧，配合防松卡簧即可实现轴向固定；双叉耳片的开档间距适配10mm厚度的配合连接件，耳片上的安装孔直径为6mm，适配标准M6销轴，安装后构件的摆动角度范围可达±35°，

　　可满足多数平面连杆机构的运动行程需求。构件表面采用金属质感的外观处理，实际生产中可采用铝合金压铸后阳极氧化工艺，或是高强度工程塑料注塑成型，两种工艺下的构件都能满足常规工况下的受力要求，铝合金材质的构件抗拉强度可达320MPa，可承受最大1200N的瞬时拉力，工程塑料材质的构件重量仅为铝合金版本的40%，适合对自重要求严苛的轻量化设备场景。在结构验证环节，该构件的镂空设计经过拓扑优化计算，去除的材料均为应力值低于许用应力30%的非关键区域，在相同受力条件下，该构件的重量比同尺寸实心结构降低47%，且最大变形量控制在0.05mm以内，完全满足运动构件的刚度要求。环形端的缺口位置经过倒角处理，装配时可引导轴段顺利滑入内孔，

　　不会刮伤轴表面的镀层或加工面；耳片孔位内部预留了润滑脂存储槽，长期运动时可存储少量润滑脂，降低销轴与孔壁的磨损，延长构件的使用寿命。这类构件在实际使用中无需额外加工即可直接装配，所有安装尺寸均符合通用机械标准件的适配要求，可直接替换同规格的传统实心连杆构件，在不改变原有设备安装空间的前提下实现传动系统的轻量化升级，尤其适合在频繁往复运动的机构中使用，更低的运动惯量可减少驱动端的动力损耗，提升设备的响应速度。
