汽车操纵连接支撑异形支架结构

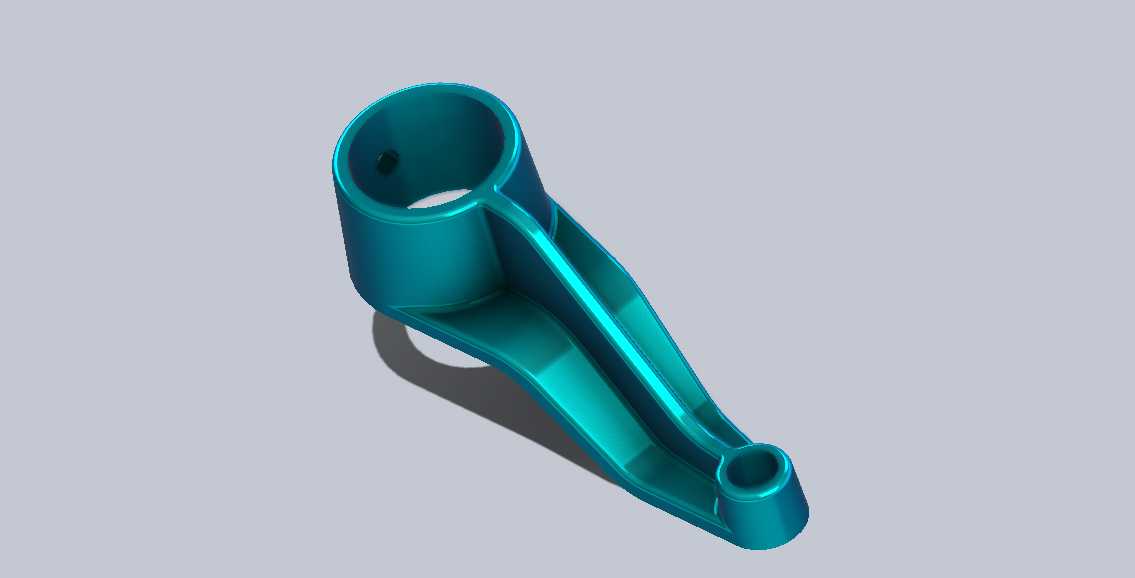

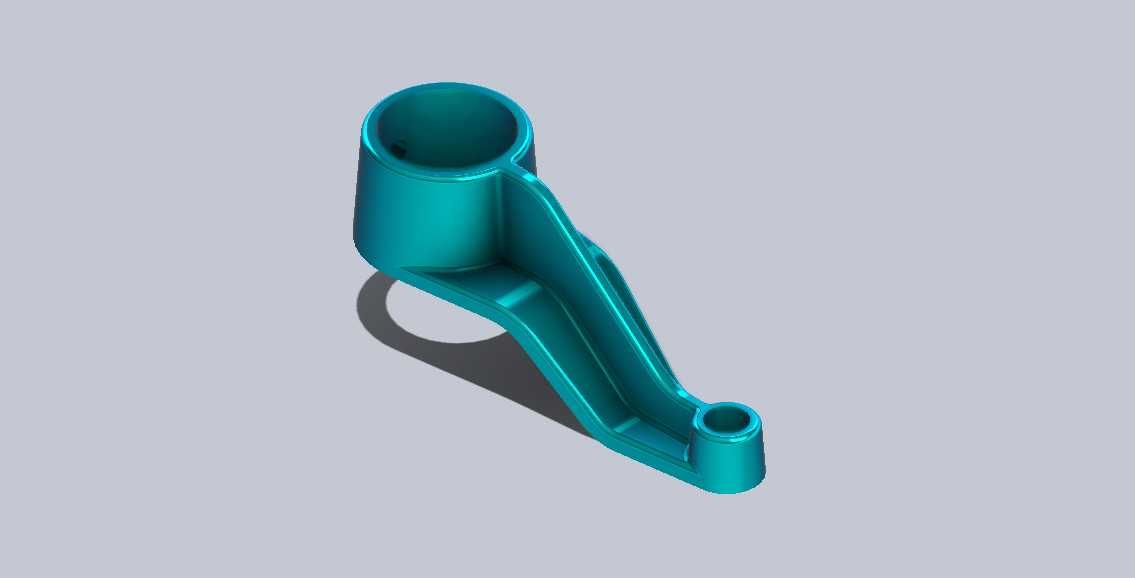

　　该异形支架属于机械传动系统中的连接支撑类构件，在实际设备运行中承担着两端铰接部件的载荷传递与运动轨迹约束作用，常见于乘用车辆的操纵机构、小型通用设备的连杆传动组中，用来衔接不同安装平面上的运动部件，抵消传动过程中产生的侧向弯矩，避免相邻部件因偏载出现过早磨损。从结构形态来看，构件一端为大直径贯通筒状结构，内壁设计有均匀的配合面公差带，用来与固定端的销轴或者转轴形成转动副，筒壁外侧做了加厚过渡处理，在不额外增加整体重量的前提下，提升了铰接位置的抗挤压强度，应对频繁往复摆动产生的接触应力。构件主体为变截面的弧形肋板结构，肋板的走向完全贴合两端铰接点的力流传递路径，从大筒状结构的外侧壁平滑延伸至另一端的小直径筒状铰接端，

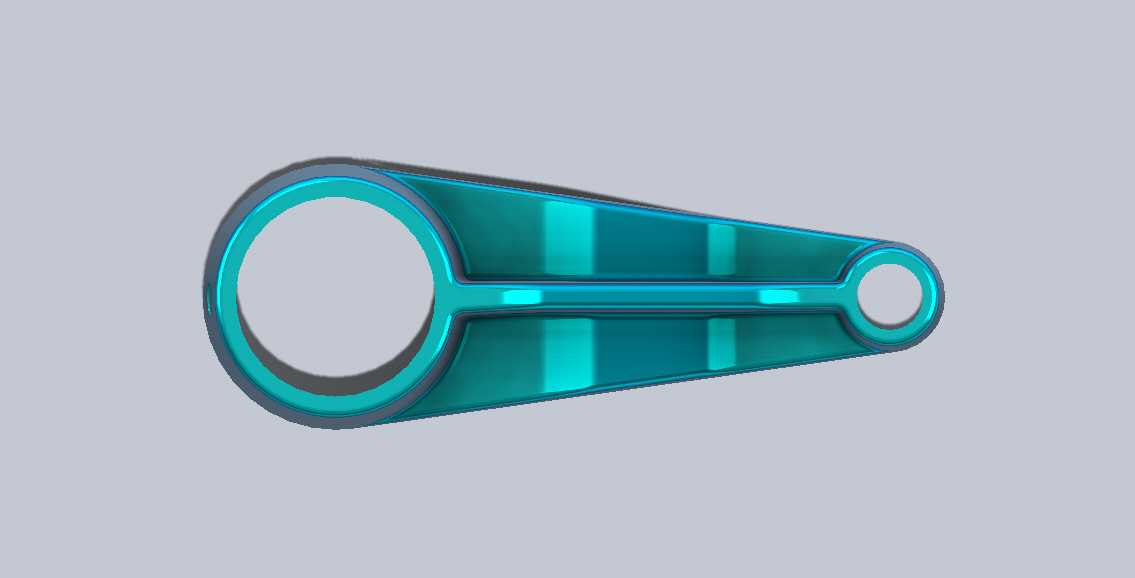

　　整个肋板的厚度沿着力流方向做渐变处理，在应力集中的拐角位置做了大圆角过渡，避免交变载荷作用下出现疲劳裂纹。另一端的小直径筒状结构同样为贯通设计，用来连接运动端的传动杆件，两个筒状结构的中心轴线存在固定的空间夹角与中心距，安装时需要严格保证两个铰接孔的相对位置精度，否则会出现传动卡滞、运动干涉的问题。在实际安装场景中，该支架的大端铰接位通常固定在设备的机架或者固定支座上，小端铰接位连接往复运动的拉杆或者摆臂，当传动系统工作时，支架会随着两端部件的相对运动绕大端轴线做定角度摆动，肋板结构在摆动过程中需要承受传动带来的拉压复合载荷，同时还要抵抗运动过程中产生的扭转力矩，因此在结构设计时，特意将肋板的横截面设计为带加强翻边的槽型结构，

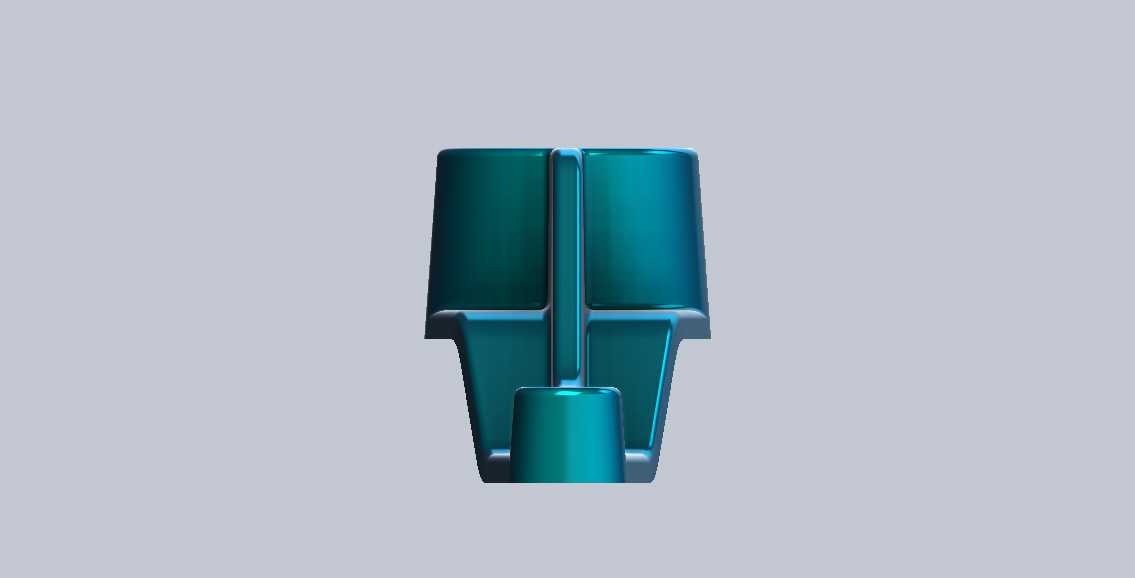

　　相比等厚度的平板结构，抗扭刚度提升了40%以上，同时整体重量比实心结构降低了近60%，完全满足轻量化设计的要求。从安装边界来看，大端筒状结构的外径、长度尺寸需要匹配对应安装座的卡槽尺寸，安装后筒状结构的端面需要与安装座的限位面保持0.1-0.3mm的间隙，避免转动时出现端面摩擦；小端筒状结构的中心高度、与大端的中心距偏差需要控制在±0.05mm以内，保证连接的传动杆件运动轨迹符合设计预期，不会与周边的固定构件发生运动干涉。在设计建模过程中，需要优先确定两个铰接点的空间位置参数，再根据载荷计算结果确定肋板的厚度分布与过渡圆角尺寸，所有的铰接孔内壁需要设计对应的润滑脂存储槽，方便后期维护时加注润滑脂，降低铰接位置的转动磨损。

　　整个构件的外表面没有多余的装饰性结构，所有的曲面与棱边过渡都服务于力流传递与安装避让需求，比如在大筒结构与肋板连接的位置，特意做了局部的凹陷避让，避免支架摆动时与相邻的固定线束、管路发生刮蹭；小端筒结构的外侧做了平面限位位，方便安装时使用工具夹持定位，提升装配效率。在实际工况验证中，该结构能够承受数千次往复摆动循环而不出现塑性变形，铰接位置的磨损量远低于行业标准要求的阈值，完全适配中小载荷的往复传动场景，既可以用于车辆的离合、换挡操纵机构中，也可以用于小型自动化设备的摆杆传动单元，作为通用型的连接支撑构件适配多种安装场景。
