汽车用红色异形连接支撑结构件

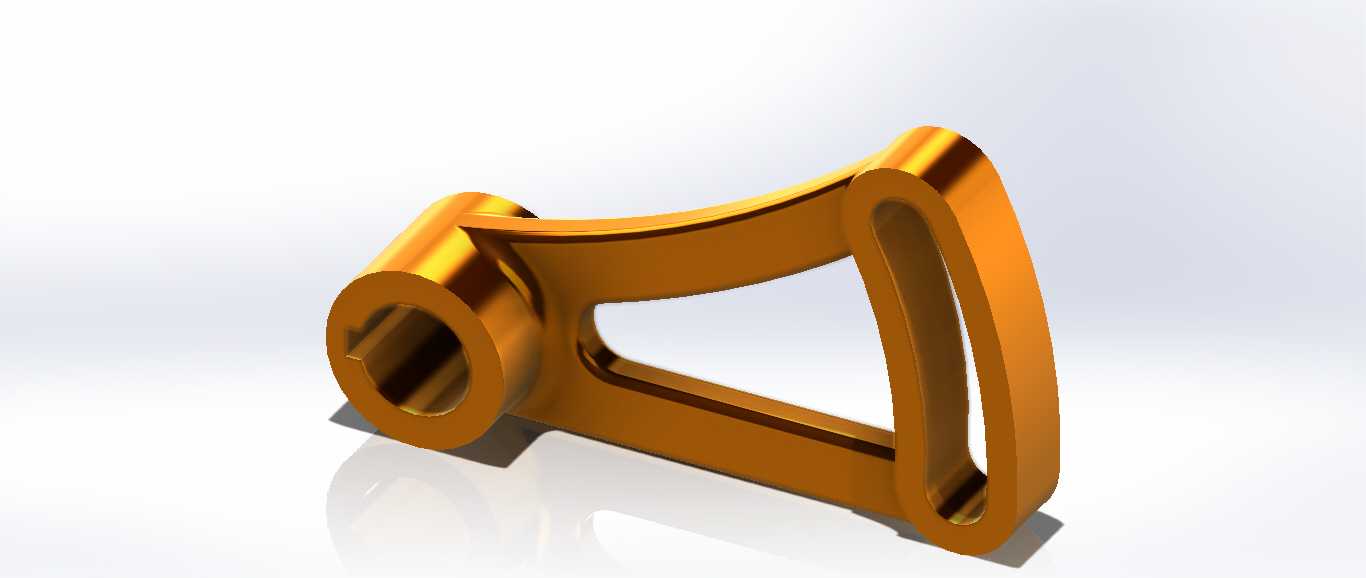

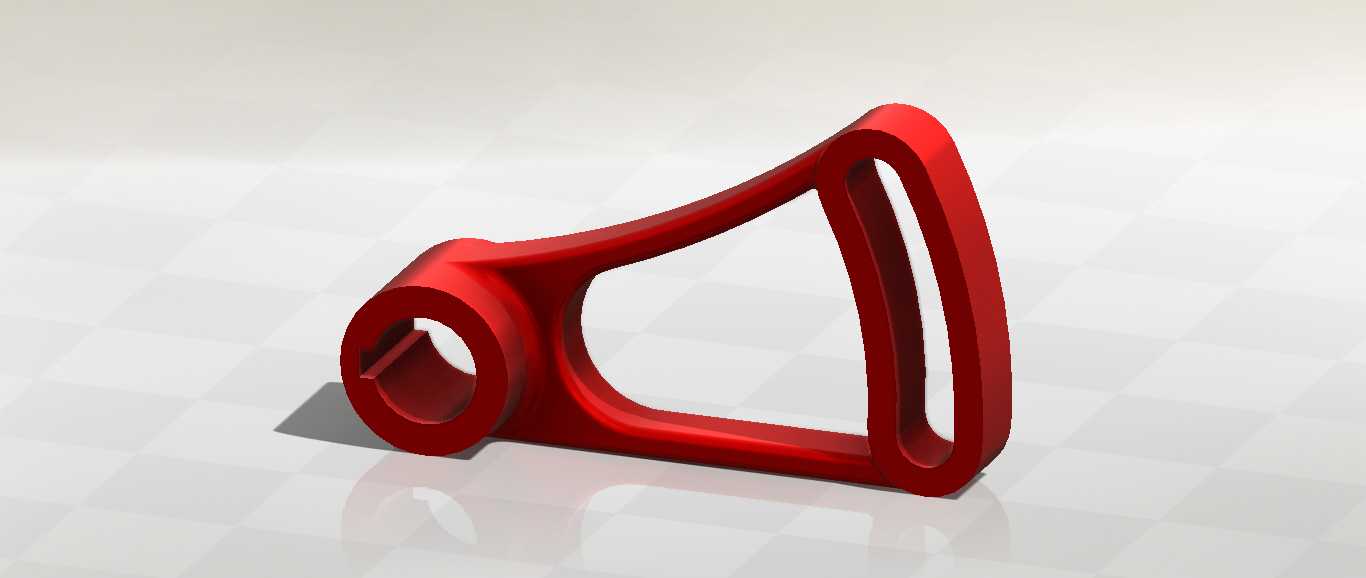

　　该结构件属于机械传动与支撑系统中的典型受力连接部件，从结构形态来看，一端为带轴向通孔的圆柱铰接端，通孔内壁预留有键槽定位结构，可与配套的铰接销轴实现周向固定，避免工作过程中出现相对转动导致的连接松脱，铰接端的外圆柱面做了圆角过渡处理，能够有效降低应力集中系数，在交变载荷作用下减少疲劳裂纹萌生的概率。另一端为开放式的框型夹持结构，两个平行的侧边形成安装卡槽，可卡入对应规格的被连接件，卡槽内侧的接触面做了平行度公差约束，保证装配后连接面的贴合率达到设计要求，避免局部应力过大造成构件变形。中间的连接臂采用了变截面的流线型过渡设计，并非等截面直臂结构，这种设计是在拓扑优化的基础上完成的，在保证整体结构刚度、满足抗弯抗扭强度要求的前提下，尽可能去除了非受力区域的冗余材料，有效降低了构件自身重量，对于需要控制运动部件惯量的应用场景而言，这种轻量化设计能够减少驱动端的负载损耗，提升机构的动态响应速度。

　　从实际应用场景来看，这类构件常被用于车辆的操纵机构连接、小型设备的连杆传动系统、工装夹具的定位支撑部位，在工作过程中主要承受铰接端传来的径向载荷以及框型端传递的拉压、弯曲复合载荷，因此在结构设计阶段，需要重点校核铰接孔的接触应力、连接臂的弯曲疲劳强度以及框型开口处的抗变形能力。在安装边界方面，铰接端的通孔直径、圆柱端的轴向长度决定了适配销轴的规格范围，安装时需要保证销轴的轴线与构件的对称平面垂直，否则会在工作过程中产生附加的侧向弯矩，加速构件的磨损与失效；框型端的卡槽宽度、卡槽深度决定了可适配的被连接件厚度范围，装配时可通过销轴或者螺栓穿过框型侧边的预留孔位实现与被连接件的紧固，两个侧边的孔位保持同轴度公差要求，避免紧固件安装时出现别劲现象。

　　设计过程中，首先需要明确构件的工况载荷边界，包括额定工作载荷、极限冲击载荷、循环载荷的作用频次，以此为依据确定各部位的截面尺寸，铰接端的壁厚需要满足孔壁的挤压强度要求，避免在大载荷下出现孔壁塑性变形；连接臂的截面厚度根据抗弯截面模量计算确定，在流线型过渡区域需要保证曲率变化平缓，避免出现截面突变造成的应力集中；框型结构的两个侧边需要保证足够的刚度，避免在夹紧受力时出现侧边外张变形，导致连接间隙过大影响机构的传动精度。构件表面采用了均匀的红色涂覆处理，一方面可以在设备装配、检修过程中起到醒目的标识作用，方便操作人员快速识别该类受力构件的位置，另一方面涂覆层也能起到隔绝空气、水汽的作用，提升构件的防锈抗腐蚀能力，延长在复杂工况下的使用寿命。

　　在实际装配调试环节，需要注意铰接端与销轴的配合间隙控制，间隙过小会导致铰接部位转动卡滞，增加运动阻力，间隙过大则会造成机构传动空程增大，影响传动精度，同时会在交变载荷作用下产生冲击噪音，加速配合面的磨损。框型端与被连接件装配时，需要保证结合面的清洁度，避免铁屑、杂物等夹在结合面之间，造成连接紧固后构件存在附加内应力，在后续工作过程中出现应力断裂的风险。对于需要长期在交变载荷下工作的场景，还需要定期检查铰接孔的磨损量、连接臂是否存在微裂纹、框型开口是否出现永久性变形，及时更换达到磨损极限的构件，避免出现机构失效引发的设备故障。从建模逻辑来看，该构件的三维建模过程需要先绘制整体的对称基准面，先完成铰接端的圆柱与孔特征，再绘制连接臂的变截面轮廓，通过放样或者多截面实体特征生成中间连接结构，最后完成框型端的卡槽与孔位特征，建模过程中需要注意各特征之间的圆角过渡参数，尤其是不同截面衔接处的圆角需要与应力分析的结果匹配，不能随意设置圆角大小，否则会直接影响构件的实际受力性能。
