Modelmania2006赛事用异形壳体结构件

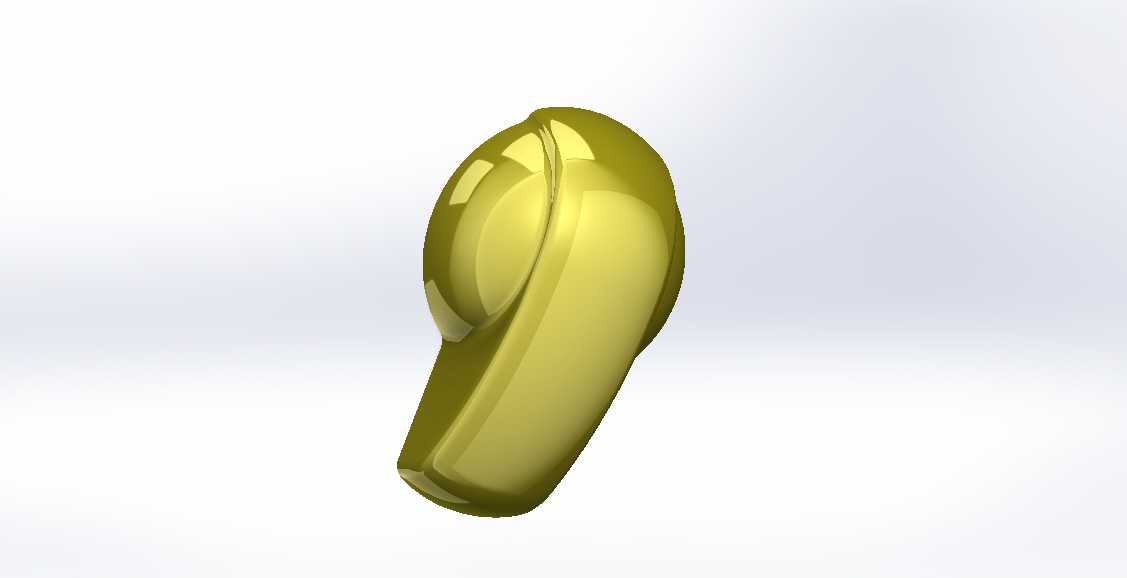

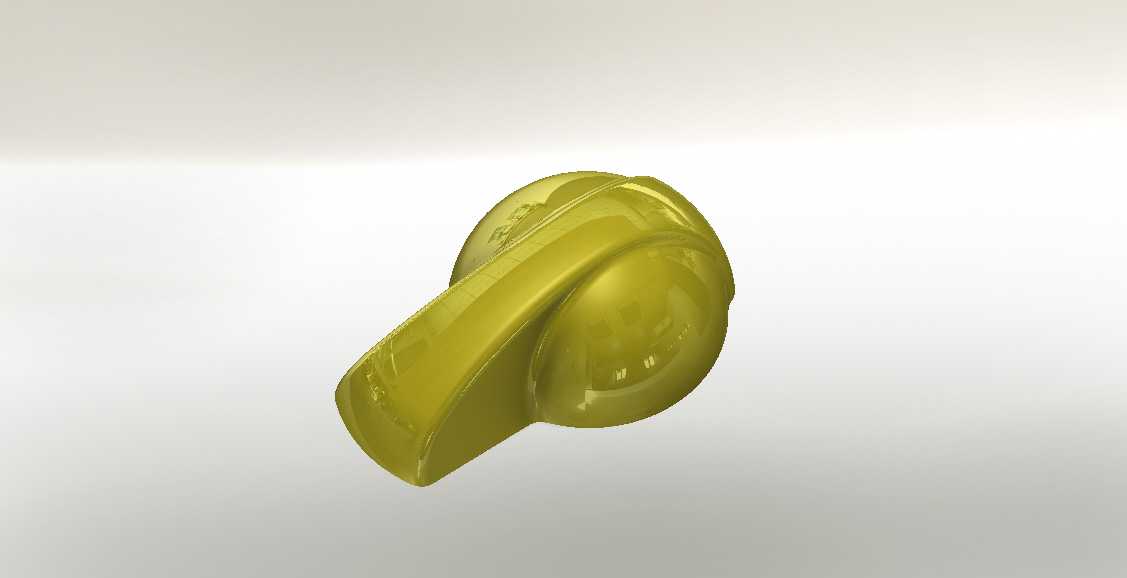

　　该异形壳体结构件最初为Modelmania建模赛事的实操命题构件，原型取自小型动力设备的端盖类防护部件，日常在小型园林机械、手持便携动力工具的传动端防护场景中应用较多，主要作用是包覆端部的传动连接结构，隔绝外界粉尘、切削碎屑与飞溅液体侵入传动啮合区域，同时为端部的连接轴提供同轴定位的支撑边界，避免传动部件运行过程中受外力磕碰出现形变错位。从结构设计逻辑来看，构件整体采用半开放的空腔构型，主体轮廓由两段不同曲率的回转曲面顺滑拼接而成，一端为大直径的半球形弧面，另一端收窄为平直的槽状延伸段，曲面过渡位置做了等半径的圆角处理，既消除了注塑或铸造成型过程中的应力集中点，也能避免装配过程中锐边划伤操作人员。空腔内部设置了三条径向分布的加强筋，

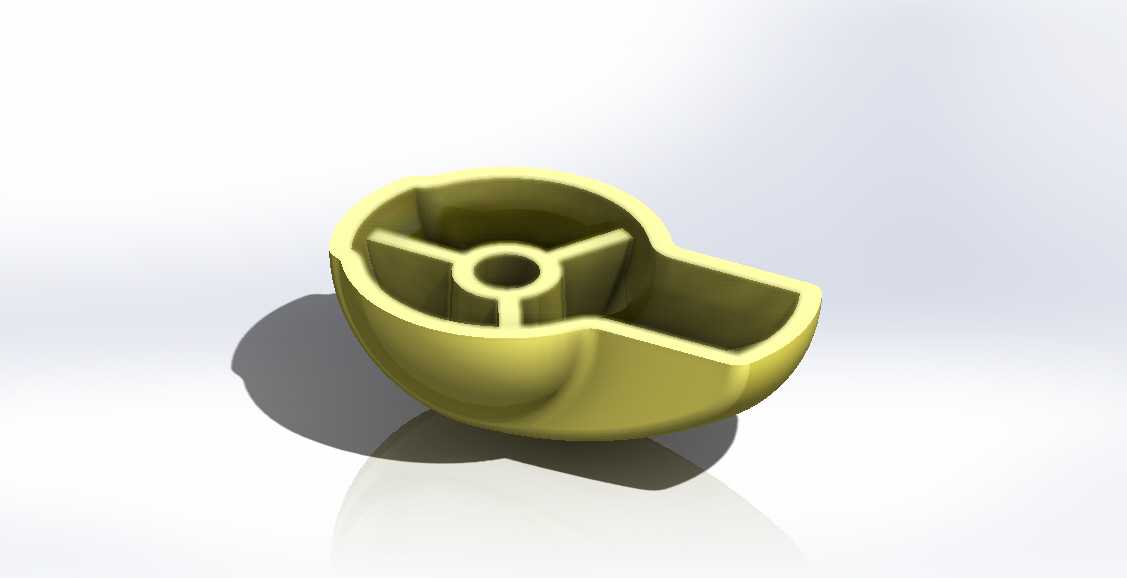

　　筋条从中心的轴套安装位向外延伸至壳体内壁，中心轴套的内孔为标准的光孔结构，可适配对应直径的连接轴穿过，筋条厚度均匀，与壳体壁厚保持一致，既可以提升壳体整体的抗形变能力，在承受侧向冲击时不会出现壳体开裂的问题，也能在成型过程中保证料流填充顺畅，避免出现缩痕、缺料等成型缺陷。从安装边界来看，壳体的开口端面为整圈的贴合平面，平面度公差控制在0.1mm以内，可与设备主体的安装面完全贴合，配合端面的密封槽加装密封圈后即可实现IP54级别的防护效果；槽状延伸段的内槽宽度与深度匹配对应部件的安装尺寸，可直接卡入设备的定位凸台，装配时无需额外调整对位，能有效提升装配效率。实际建模过程中，优先通过曲面放样构建主体外轮廓，

　　再通过等厚抽壳生成基础空腔结构，之后绘制内部加强筋与中心轴套的草图，通过拉伸凸台完成内部结构的添加，最后对所有锐边做倒圆角处理，建模全程需注意壁厚的均匀性，避免出现局部壁厚突变导致的成型缺陷，同时要保证中心轴套与壳体外轮廓的同轴度，避免装配时出现轴位偏移的问题。该构件的结构设计充分兼顾了防护性能、成型工艺性与装配便利性，没有冗余的结构特征，在满足使用强度要求的前提下尽可能压缩了构件的整体重量，适合采用注塑或铝合金压铸工艺批量生产，在小型通用机械的端部防护结构设计中具备较高的参考价值，建模过程中用到的曲面拼接、筋条布局、壁厚控制等技巧，也可迁移到其他同类壳体类零件的设计工作中。
