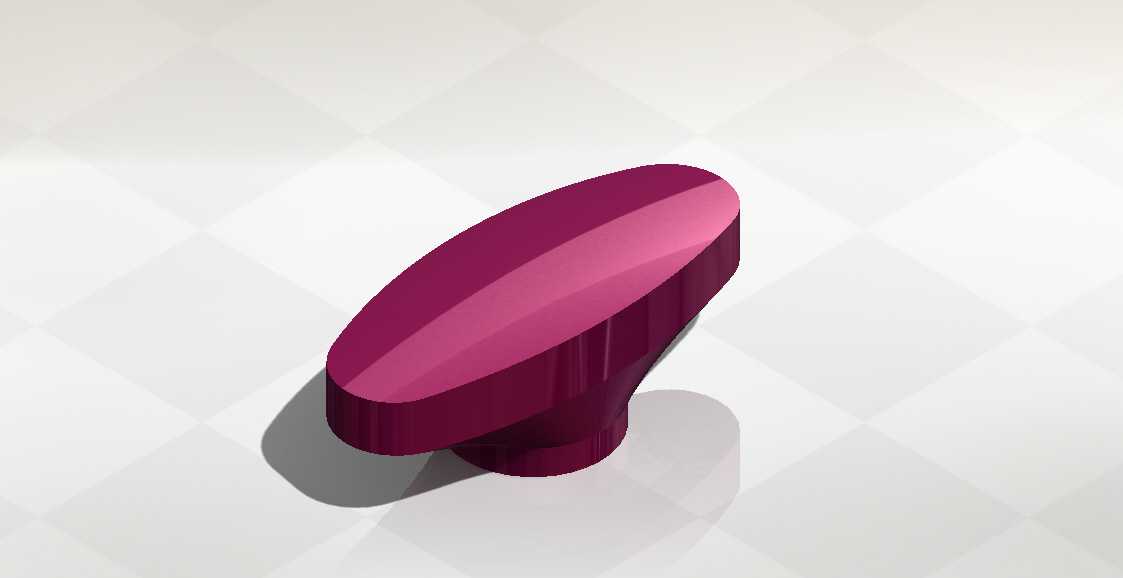

Modelmania2005赛事T型曲面造型练习件

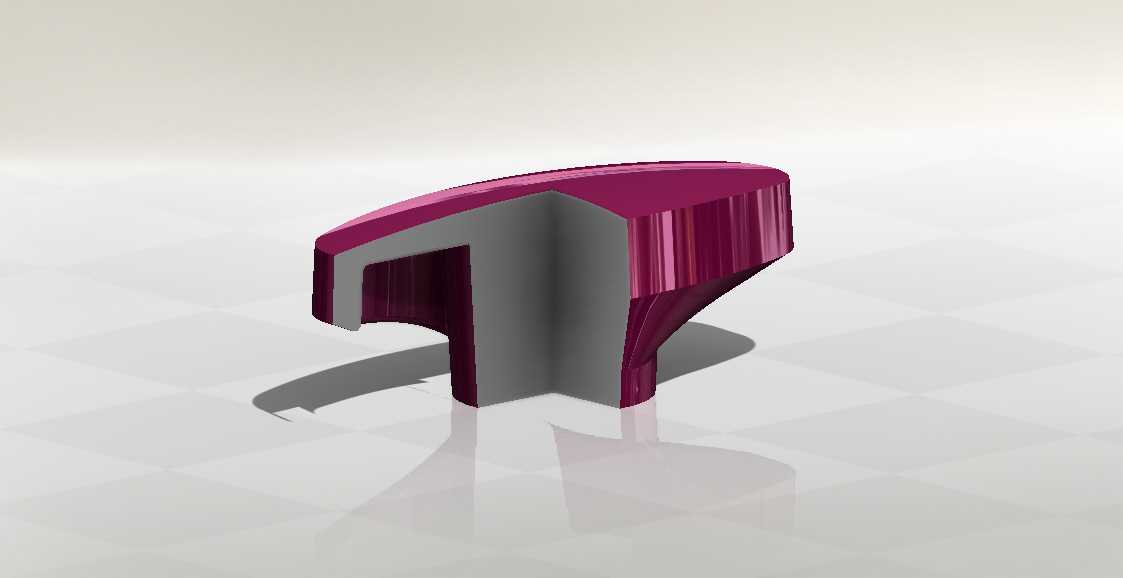

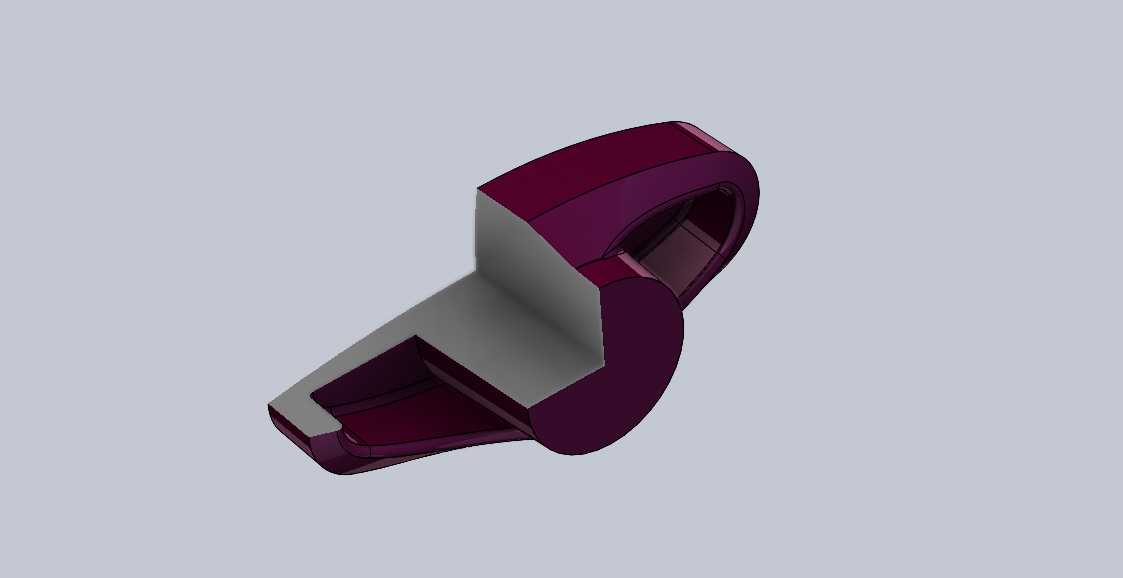

该造型件最初用于三维建模技能赛事的实操考核环节，核心考察建模者对复杂过渡曲面、对称结构拆分、壁厚均匀性控制的实操能力，日常也可作为曲面建模进阶阶段的练习载体，帮助从业者熟练掌握多截面曲面、曲率连续衔接、实体抽壳等常用建模指令的搭配使用逻辑。从结构功能来看，该件属于对称式异形支撑类结构，整体沿中心平面对称拆分，单侧曲面包含大曲率弧面过渡、直纹面衔接、端面封边三个核心造型段，实际应用场景中可作为小型设备的装饰性支撑脚、展台定位凸台、教具演示件的基体结构使用，安装时可通过底部平面与安装基面贴合，依靠侧边定位槽完成周向固定，无需额外设计复杂的连接结构即可实现稳定装配。设计过程中优先确定中心对称基准面，先绘制单侧的轮廓引导线，将顶部弧形轮廓、侧边垂直支撑轮廓、底部扩面支撑轮廓通过曲率约束衔接为连续的引导线组，再通过多截面曲面命令生成单侧外曲面，镜像后完成整体外轮廓的闭合，之后按照均匀壁厚要求向内偏移生成内曲面，缝合后转为实体，最后对所有棱边做圆角过渡处理，避免应力集中问题。外形尺寸方面，该件整体高度控制在常规小型支撑件的适配范围内，顶部弧形面的最大宽度与底部支撑面的扩边宽度保持合理比例，保证放置时的支撑稳定性，安装边界上底部支撑面为完整平面，无突出的倒扣结构，可直接通过粘接、螺栓压紧等方式固定在安装基面上，侧边无外伸结构，相邻安装件的间距可控制在较小范围，适配密集排布的安装需求。建模过程中需要重点关注曲面衔接处的曲率连续性，若采用G0连续衔接会出现明显的棱边断层，既影响外观质感，也会在后续实体抽壳时出现壁厚不均、局部破面的问题；支撑段的直纹面需要保持与底部平面的垂直约束，避免安装时出现贴合间隙；顶部弧形面的收尾段需要做渐消处理，避免端面出现尖锐边，降低使用过程中的磕碰划伤风险。从实际加工适配性来看，该结构若采用注塑工艺生产，需要沿中心对称面设置分型面，曲面部分的脱模斜度需要顺着曲面走向设置，避免出现倒扣粘模的问题；若采用3D打印制作，可直接沿底部平面作为打印基面，无需添加额外支撑即可完成打印，曲面部分的打印精度可通过层高参数调整，满足外观验证或功能测试的需求。日常建模练习中，完成该件的基础造型后，还可拓展练习曲面加厚、局部筋位添加、安装孔位设计等衍生内容，模拟实际产品从概念造型到可生产结构的完整设计流程，帮助建模者建立从造型到工艺的全链路设计思维，避免只关注外观曲面而忽略结构合理性、加工可行性的常见问题。
