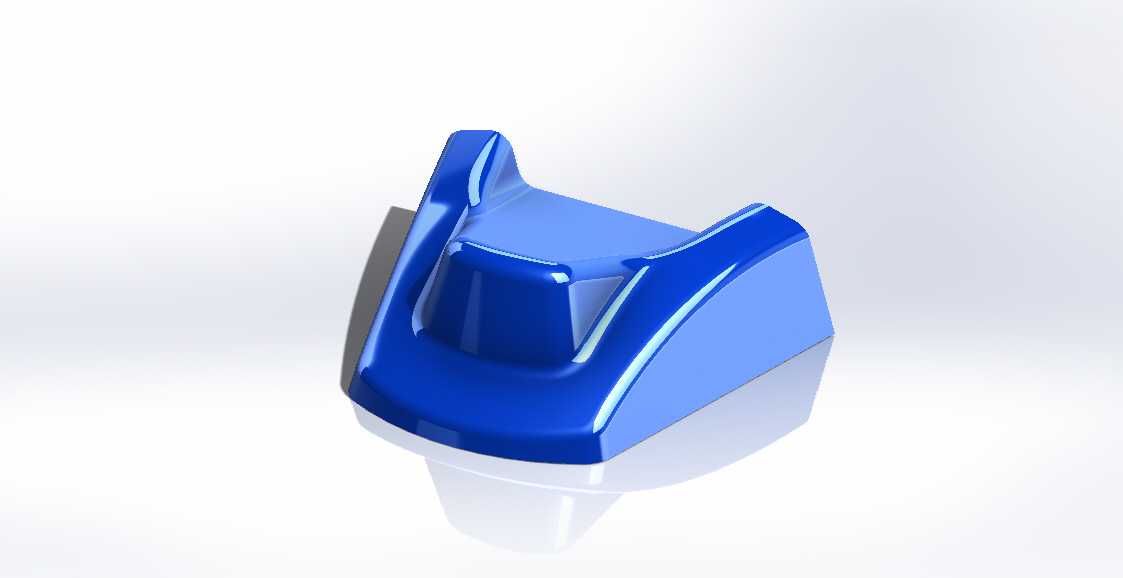

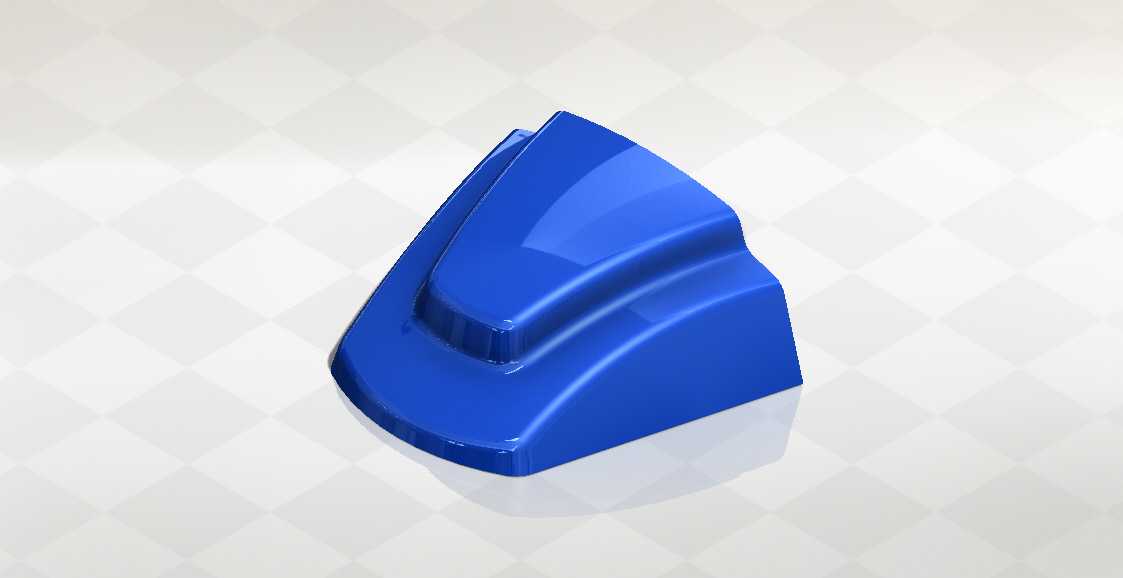

流线型曲面工业防护外罩结构设计

　　这款流线型曲面防护外罩，在小型手持工业设备、台式检测仪器、便携作业终端的结构设计中应用十分广泛，日常在生产车间的工位检测设备、户外便携作业机具、生产线末端的手持扫码终端配套外壳上，都能见到同类型结构的身影。从实际使用场景来看，这类外罩的核心作用首先是为内部的电路板、传感组件、传动小结构提供物理防护，隔绝车间环境里的切削液飞溅、粉尘附着、轻微磕碰对内部元器件的损伤，同时流畅的曲面造型不会在设备移动、操作人员手持握持时产生尖锐棱角的剐蹭风险，适配长时间手持操作的人机工程需求。

　　设计这类曲面壳体的时候，首先要考量的是安装边界的匹配度：外罩底部的安装贴合面需要和内部机芯的固定基座完全契合，预留的安装柱位要和机芯的螺丝孔位同轴度控制在0.1mm以内，避免装配时出现强制锁紧导致的壳体应力开裂，同时外罩的整体外轮廓不能超出配套设备的安装工位边界，比如适配台式检测设备的外罩，要保证安装后不会和设备台面上的定位挡块、相邻工位的操作空间产生干涉，手持款的则要保证曲面收腰位置的握持周长在110-130mm区间，适配多数操作人员的握持尺寸，长时间持握不会产生明显的压痕。

　　从结构功能特性来看，这款外罩采用了渐变式的曲面过渡设计，顶部的凸起筋位并非单纯的造型装饰，而是对应内部传感模块的安装避让空间，同时凸起的棱线做了R3以上的圆角过渡，既提升了壳体整体的抗冲击强度——在1米高度自由跌落至水泥地面时，曲面结构可以分散冲击力，避免壳体直接碎裂，也不会在清洁擦拭时积留污渍，日常维护只需要用无尘布擦拭表面即可，没有清洁死角。壳体侧壁的曲面斜度设计充分考虑了注塑生产的脱模需求，整体拔模斜度控制在1.5度，既不会因为斜度过大导致侧壁厚度不均产生缩痕，也能保证注塑生产时顺利脱模，减少生产过程中的不良率。

　　在设计思路上，这类曲面外罩没有采用复杂的拼接结构，整体为一体化曲面成型，减少了装配时的接缝数量，也就降低了粉尘、液体从接缝渗入内部的风险，外表面的高光曲面处理，一方面是提升外观质感，另一方面光滑的表面不容易附着生产车间的油污，清洁维护的成本更低。设计过程中需要反复校核曲面的曲率连续性，保证G2连续的曲面过渡，不会出现曲率突变导致的外观棱线错位，同时要在壳体内部合理布置加强筋，加强筋的厚度控制在壳体壁厚的0.6倍，避免壁厚不均导致的表面缩水痕，加强筋的走向要顺着曲面的应力分布方向，在跌落测试的受力集中位置适当加密筋位，提升整体结构强度。

　　实际选型适配的时候，需要注意这类外罩的安装定位方式：底部的定位止口要和基座的配合公差控制在H7/g6的间隙配合区间，既保证装配时可以顺利对位，也不会因为间隙过大导致装配后外罩出现晃动，同时外罩上预留的按键、接口避让位要和内部元器件的位置完全匹配，避让位的边缘要做圆角处理，避免操作按键时刮伤操作人员的手指。针对不同的使用场景，还可以在曲面的指定位置预留防滑纹理的加工位置，手持操作的款式可以在握持区域增加细微的防滑纹，不需要额外粘贴防滑胶套，进一步降低装配工序和后期维护的成本。
