贴片式铝电解电容器铝帽结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:337942
  • 贴片式铝电解电容器铝帽结构设计

在消费电子、工业控制板卡、车载电子模块的PCB布局设计中,贴片型铝电解电容是板上电源滤波、退耦环节的核心被动元件,而铝帽作为贴片铝电解电容的顶部封装结构件,直接关系到电容的密封可靠性、极性标识辨识度以及SMT回流焊过程中的结构稳定性。本次设计的铝帽配套6.3x7.7mm规格的贴片铝电解电容,在结构设计阶段首先考量了SMD产线的实际装配需求:铝帽与铝壳本体采用卷边压合工艺配合,压合边的圆角弧度经过反复校核,既保证压合后密封胶层的压缩量处于合理区间,避免长期使用过程中电解液渗漏,又不会因为压合应力过大导致铝壳侧壁变形,影响电容底部与黑色塑胶底座的配合精度。

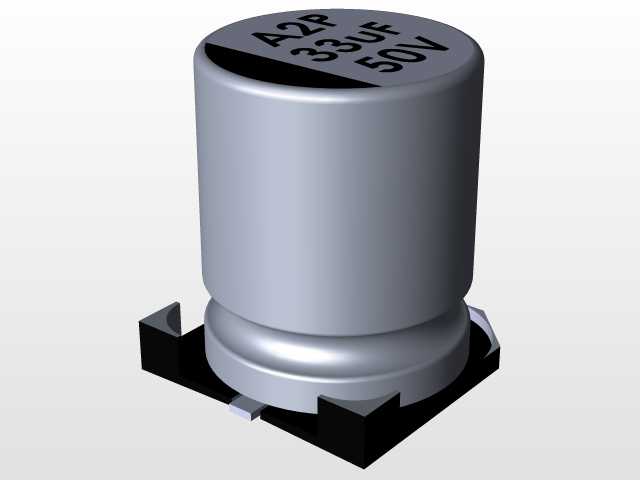

从实际应用场景来看,这类小尺寸贴片铝电解电容多用于高密度PCB板的空间受限位置,比如智能电表的电源输入端口、工控PLC的IO模块板卡、车载影音设备的DC-DC转换电路旁,板上留给元件的垂直高度、水平占位都有严格限制,因此铝帽的顶面平整度是设计中的重点管控项——顶面设计为平整结构,一方面可以在顶面丝印电容的容值、耐压、极性标识,图中所示的33uF/50V参数标识就直接印刷在铝帽顶面,方便SMT产线的AOI光学检测设备快速识别元件极性与参数,避免反向贴装导致的电容击穿失效;另一方面平整的顶面也能在产线吸嘴取料时提供足够的接触面积,保证真空吸嘴取料的稳定性,减少飞料、偏位的贴装不良率。

在安装边界的设计考量上,铝帽的外径与铝壳外径保持一致的公差配合,直径方向的公差控制在±0.05mm范围内,避免因为铝帽尺寸超差导致编带包装时卡料,影响SMT产线的贴装效率。铝帽顶面的极性标识采用了缺口加字符印刷的双重识别设计,除了顶面印刷的参数字符外,铝帽边缘预留的黑色标识缺口与塑胶底座上的极性定位凸点对应,即使在字符磨损或者AOI识别角度不佳的情况下,产线操作人员或者检测设备也能通过缺口位置快速判断极性方向。铝帽的材质选用了冲压成型的高纯铝合金板材,表面经过钝化处理,既可以抵御回流焊过程中的高温氧化,避免顶面印刷字符脱落,又能在电容长期工作的温度范围内保持结构强度,不会因为电容内部的轻微气压变化出现鼓顶变形的情况。

从结构设计的细节来看,铝帽与铝壳压合的位置设计了一圈内凹的压合槽,压合槽的深度经过计算,刚好可以容纳密封橡胶圈的压缩变形量,当铝壳卷边压合到铝帽上时,橡胶圈被均匀挤压在压合槽内,形成连续的密封界面,阻断电解液的挥发路径。考虑到贴片电容在波峰焊或者回流焊过程中会经历骤热骤冷的温度变化,铝帽的热膨胀系数与铝壳材质保持一致,避免温度循环过程中因为两种材料的膨胀量差异导致密封界面出现缝隙,影响电容的使用寿命。另外,铝帽的边缘做了微小的倒角处理,去除冲压过程中产生的毛刺,避免在装配过程中毛刺脱落掉落到PCB板上造成线路短路,这一点在高密度板卡的设计中尤为重要,细小的金属毛刺都可能导致相邻走线之间的绝缘距离不足,引发板卡故障。

在实际的选型匹配中,这款铝帽对应的电容高度为7.7mm,长宽方向的安装尺寸为6.3x7.7mm,刚好适配标准的0805以上焊盘布局,设计时铝帽的顶面高度比电容总高度低0.1mm,避免在板卡组装过程中,铝帽顶面与上方的结构件或者屏蔽罩发生干涉,同时也给电容顶部的字符印刷预留了足够的空间,不会因为装配摩擦导致字符磨损。对于电源设计工程师来说,这类标准化尺寸的铝帽结构意味着电容的整体外形尺寸符合行业通用规范,在进行PCB封装设计时可以直接调用标准封装库,不需要单独调整元件的占位空间,大幅缩短板卡的设计周期。而对于结构设计人员来说,精准的外形尺寸管控也方便在进行整机结构布局时,准确预留元件的安装空间,避免出现装配干涉的问题,尤其是在薄型化的消费电子产品中,0.1mm的尺寸偏差都可能导致整机装配失败,因此铝帽的尺寸精度控制是整个电容结构设计中不可忽视的环节。
