米德8x50后焦距天文观测取景装置

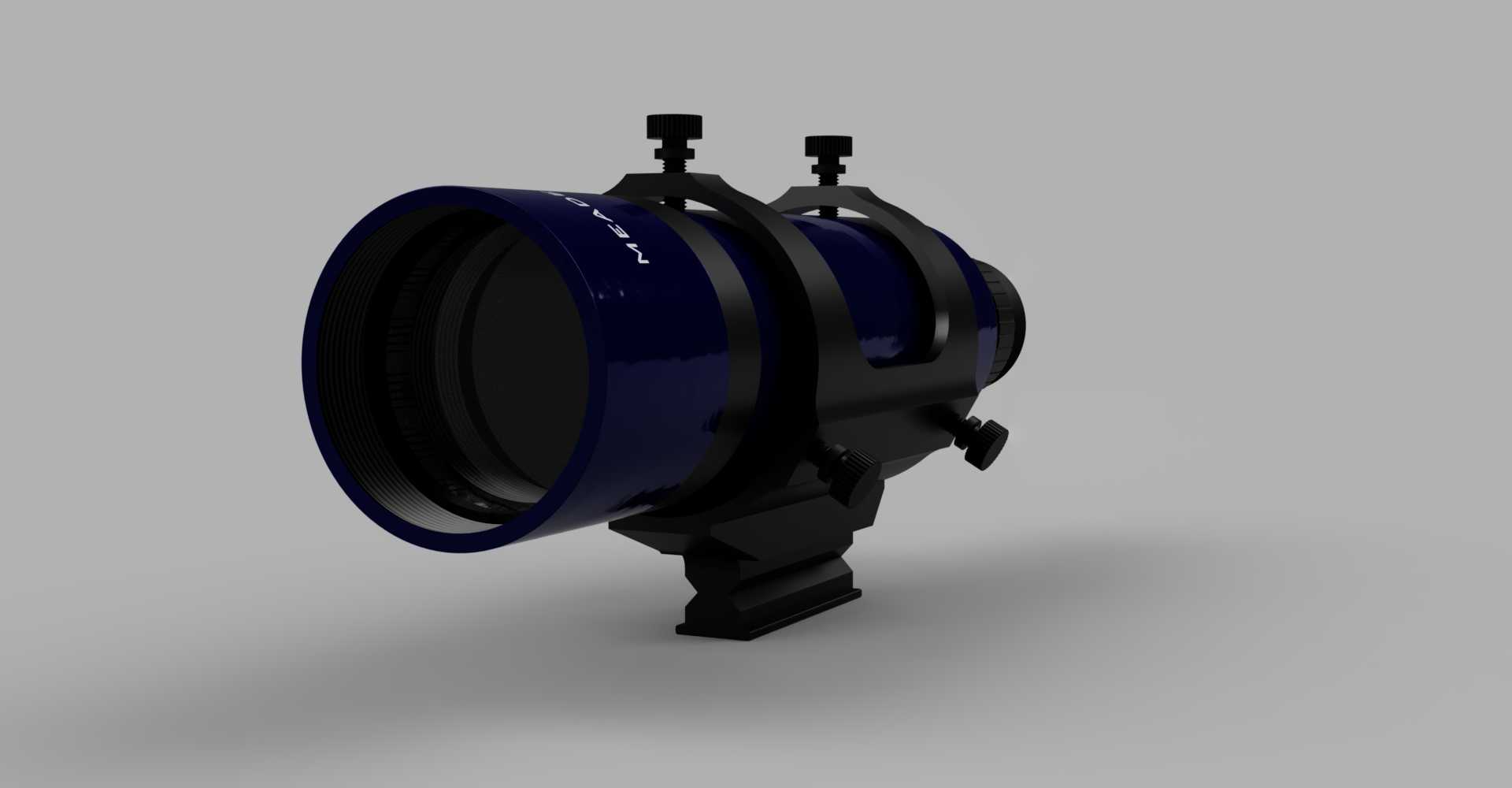

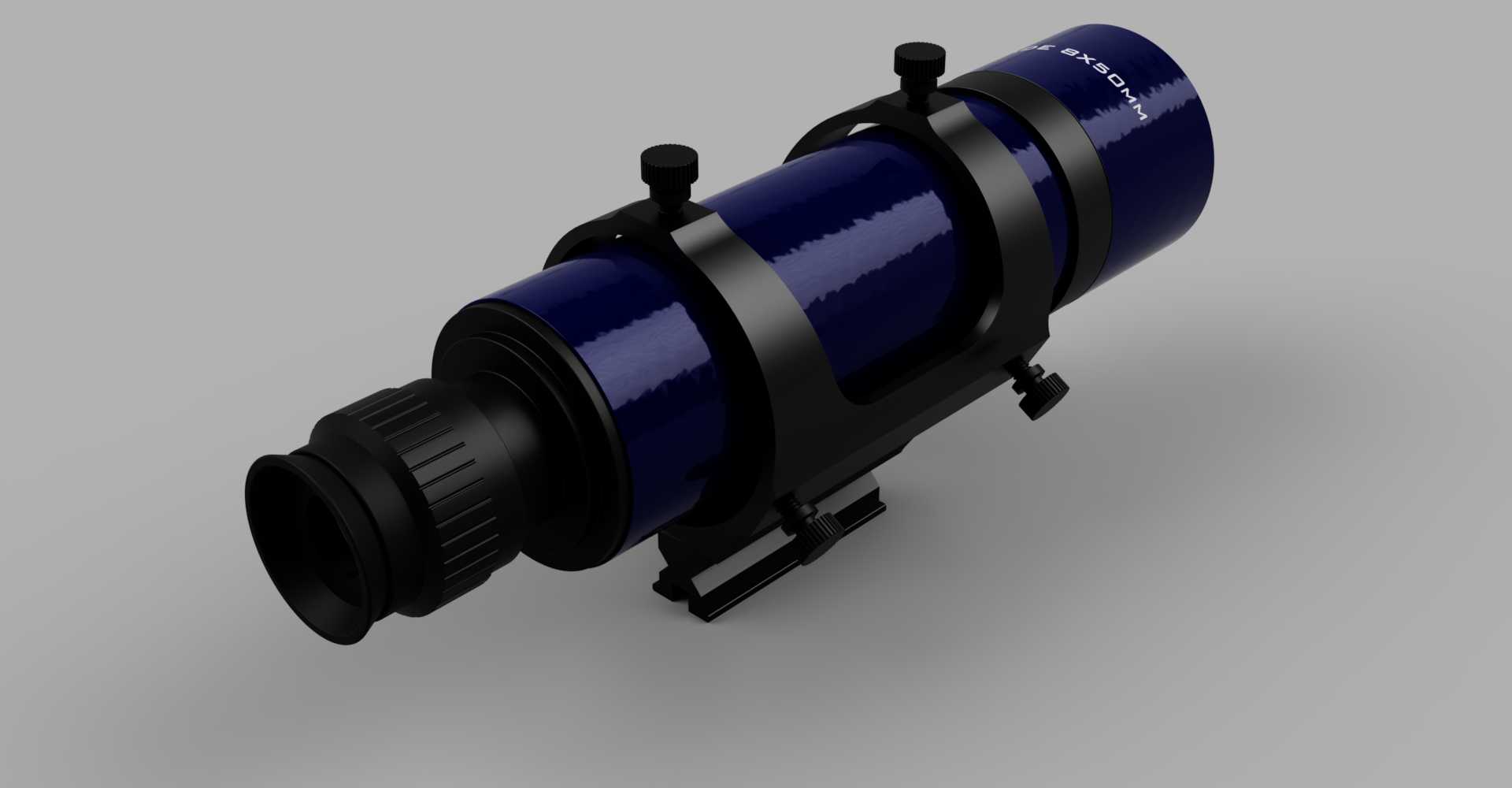

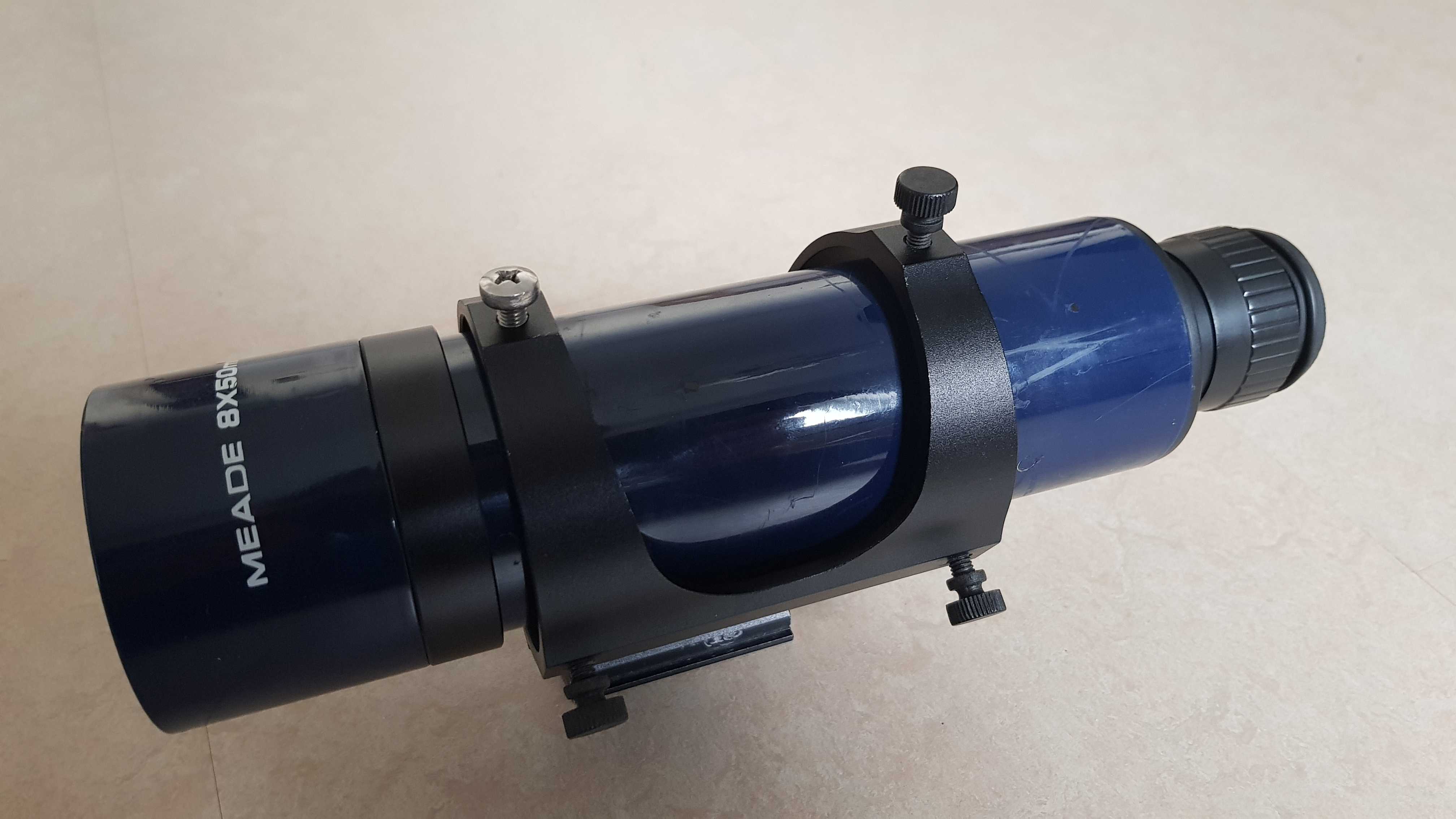

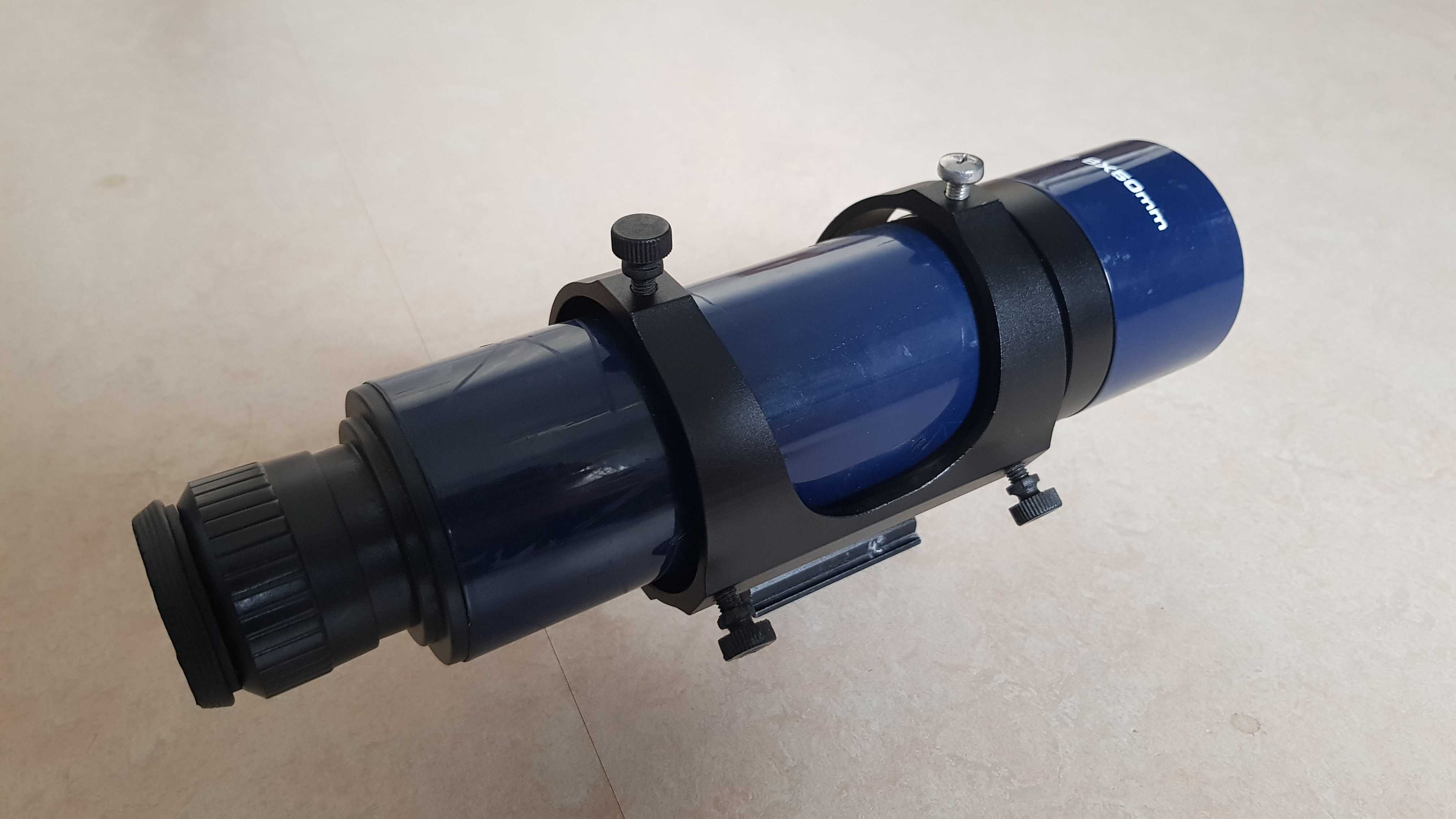

　　在业余天文观测与小型天文观测站的设备搭建场景中，寻星取景装置是连接主镜与观测目标的核心辅助部件，这款8倍放大倍率、50mm通光口径的后焦距取景器，主要适配米德系列大口径反射、折反射天文望远镜，承担观测前快速锁定目标天区、校准主镜指向的作用，避免主镜大倍率下视场过小导致的寻星困难问题。从结构设计来看，该取景器采用镜身与安装支架分体式的设计思路，镜身主体为筒式密封结构，前端设置物镜安装位，内置遮光罩结构可减少夜间观测时周边杂散光进入光路，避免杂光在镜筒内部形成漫反射影响分划板成像清晰度；镜身外侧设置两组对称的锁紧调节旋钮，分别用于俯仰、水平方向的角度微调，旋钮采用滚花防滑设计，即使在冬季佩戴薄手套操作也能获得足够的摩擦力，

　　调节完成后旋钮自带的阻尼结构可自动锁止位置，避免观测过程中设备受风吹、镜身转动惯性出现偏移。安装支架部分采用快装式燕尾槽结构，可直接适配主流天文望远镜镜筒上的标准寻星镜安装底座，支架底部的夹持结构做了加宽处理，与镜身接触的位置设置了橡胶缓冲垫，一方面可以避免金属支架刮伤镜身表面的氧化涂层，另一方面可以增大接触摩擦力，保证大角度调整镜筒指向时取景器不会出现滑移。从安装边界尺寸来看，该取景器整体长度控制在180mm范围内，镜身最大外径62mm，支架安装后整体高度为110mm，安装时不会与主镜的调焦座、目镜端、相机接驳端产生结构干涉，即使主镜同时搭载导星相机、滤镜轮等配件，也能预留出足够的操作空间。不同于前置式寻星镜的光路设计，

　　这款后焦距取景器的分划板设置在镜身后端靠近目镜的位置，调校时不需要反复调整物镜端的固定螺丝，仅通过后端的三个调节螺丝就能完成分划板与主镜光轴的同轴校准，校准流程更适合野外观测场景下的快速操作。镜身表面采用哑光深蓝色喷塑处理，所有金属结构件都做了发黑氧化处理，夜间观测时不会反射周边的光源，避免对观测者的暗适应造成影响；镜筒内部做了环形消光齿结构，可有效抑制镜片之间的多次反射形成的鬼影，提升低亮度天体观测时的画面对比度。在实际使用场景中，该取景器的8倍放大倍率可在50mm口径下获得约7度的实际视场，能够完整覆盖北斗七星的斗勺区域、猎户座腰带三星等标志性天区，观测者可先通过取景器将目标天区调整到分划板中心位置，

　　此时主镜的视场中心会同步对准观测目标，大幅减少暗弱天体的寻找时间。考虑到野外观测的便携性需求，该取景器的支架与镜身采用快拆式锁紧结构，拆卸后可直接放入天文设备收纳箱的专用隔层，不需要额外的防护包装，镜身的密封结构可抵御夜间观测时的露水侵袭，避免镜片起雾影响使用。结构设计上省略了调焦机构，是因为该类取景器为定焦设计，针对无穷远观测目标做了预调校，出厂时已经将焦点设置在无穷远位置，使用时不需要反复调整焦距，减少了野外操作的步骤，同时也避免了调焦结构带来的光轴偏移风险，更适合长期固定安装在主镜上使用。
