相机热靴Vixen棱镜导轨连接适配结构

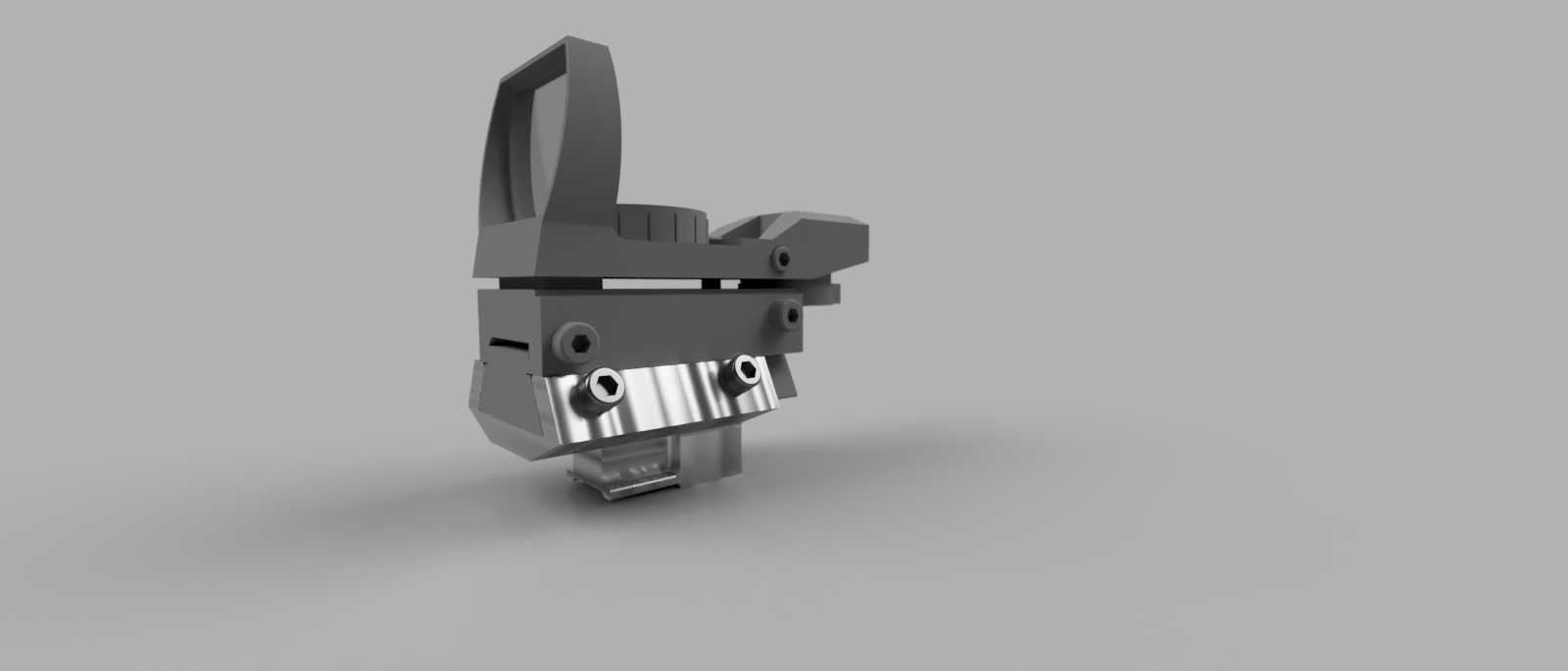

　　在户外摄影、天文观测以及战术射击辅助瞄准的交叉应用场景里，不同设备间的接口不统一一直是困扰使用者的实际问题，这款适配结构正是为解决相机热靴接口与Vixen规格棱镜导轨的连接需求而设计。日常使用中，不少爱好者会尝试将红点瞄准具、望远取景器、小型棱镜寻星镜这类附件加装在相机热靴上，用来实现快速取景、远距离目标追踪或者天文观测时的粗定位，但相机热靴的标准接口尺寸和Vixen棱镜导轨的卡槽规格完全不匹配，直接安装无法实现可靠固定，甚至会因为受力不均出现附件滑落的情况，这款适配结构就是填补两类接口之间的尺寸与结构间隙的核心连接件。

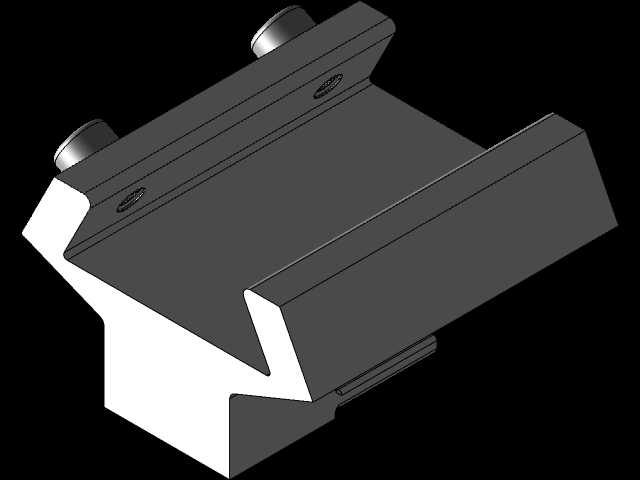

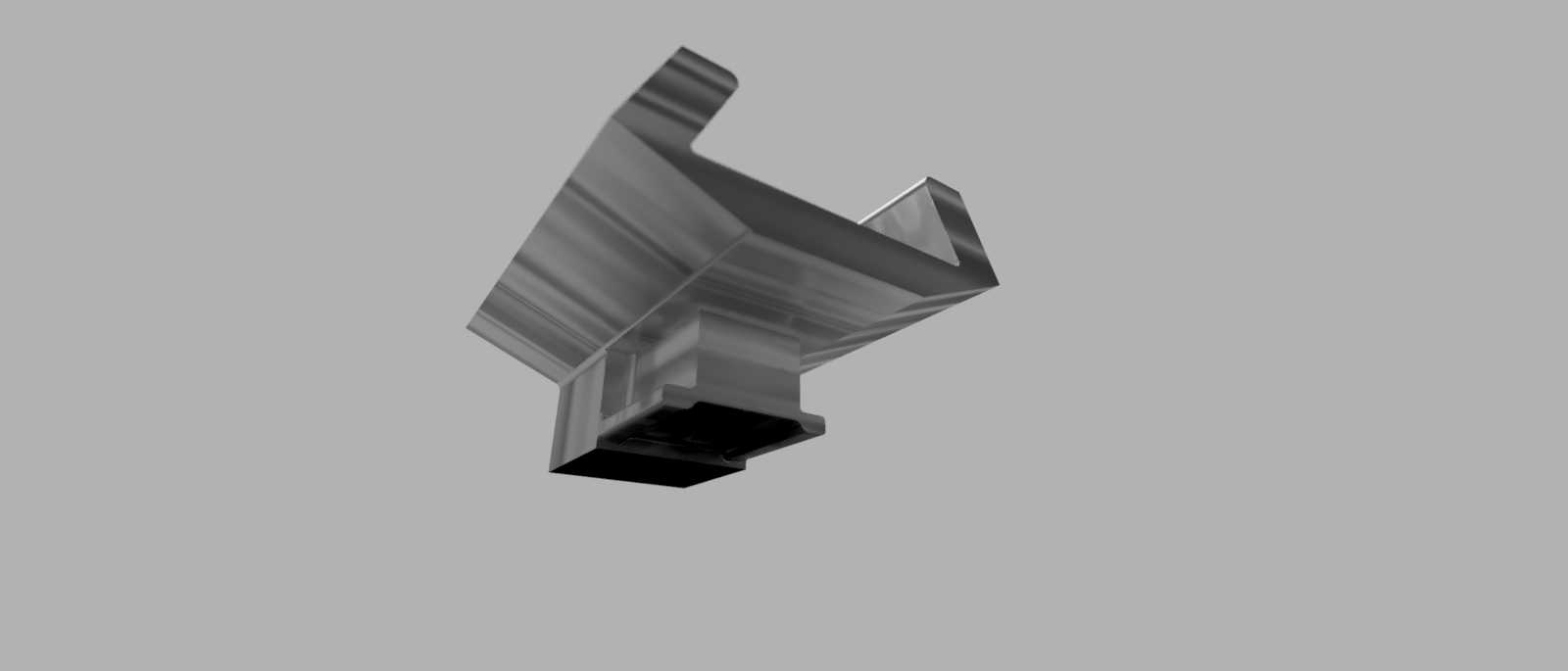

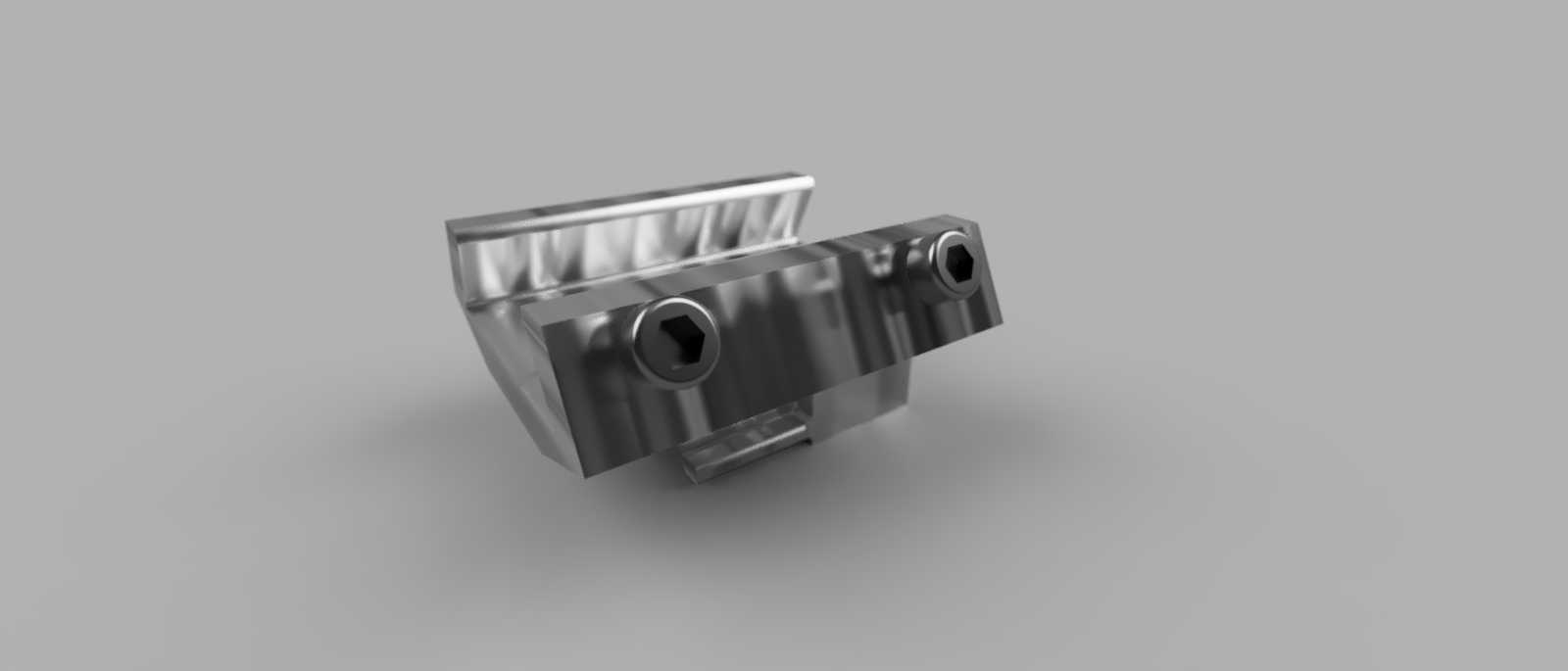

　　从功能特性来看，这款适配结构采用上下分层的对接设计，上部是与相机热靴匹配的锁紧结构，下部是与Vixen棱镜导轨契合的卡槽结构，中间的连接主体做了加强筋处理，避免加装较重附件时出现结构形变。上部的热靴对接端做了弹性锁紧片设计，插入相机热靴槽后可以通过侧边的锁紧旋钮实现无级压紧，不需要额外工具就能完成拆装，锁紧后不会出现前后窜动或者左右晃动的情况，能够承受常规望远附件的重量负载。下部的Vixen导轨卡槽严格匹配标准棱镜导轨的截面尺寸，卡槽内侧做了限位凸台，附件滑入后可以通过端部的紧定螺钉实现轴向固定，防止使用过程中附件从导轨端滑出，卡槽的配合间隙控制在0.02mm以内，既保证附件可以顺畅滑入，又不会出现旷量影响瞄准或者取景精度。

　　设计思路上，这款结构最初是针对数控铣削加工工艺做的方案，整体选用铝合金作为基材，在保证结构强度的同时尽可能控制整体重量，避免加装后给相机热靴带来过大的负载，导致相机顶部接口变形。所有的棱角位置都做了R0.5的倒角处理，既避免加工后出现锐边划伤使用者或者设备表面，也能减少应力集中，提升结构的抗冲击性能。考虑到不少个人爱好者没有金属加工条件，结构的壁厚都控制在1.5mm以上，完全满足FDM3D打印的最小壁厚要求，打印后如果出现配合公差偏大的情况，只需要对卡槽接触面做简单的打磨修整就能达到理想的配合精度，不需要复杂的后处理工序。

　　从安装边界尺寸来看，这款适配结构整体高度控制在28mm，安装后不会遮挡相机顶部的内置闪光灯弹出路径，也不会和相机机身的肩部按键产生干涉；横向宽度为32mm，适配绝大多数单反、微单相机的热靴周边空间，不会因为宽度过大挤压相机的取景器眼罩或者外接麦克风接口；下部导轨卡槽的有效连接长度为22mm，足够承载常规的小型红点瞄准具、棱镜寻星镜这类附件，不会因为有效啮合长度不足导致固定不稳。结构上预留的两个安装孔位可以根据使用需求加装额外的紧定螺钉，用来适配不同公差的第三方导轨附件，提升结构的通用适配性。在实际使用场景中，这款适配结构不仅可以用于摄影领域的附件扩展，在小型观测设备搭建、桌面级光学实验平台搭建时，也可以作为热靴接口与标准棱镜导轨的转换连接件使用，拓展了两类接口设备的组合使用可能性。结构的受力路径做了专门优化，上部锁紧力通过中间的加强筋直接传递到下部导轨卡槽，不会在连接主体上产生额外的弯矩，即使长时间挂载较重的附件，也不会出现结构蠕变导致的松动问题。
