黄铜辊压式饼干成型模具结构设计

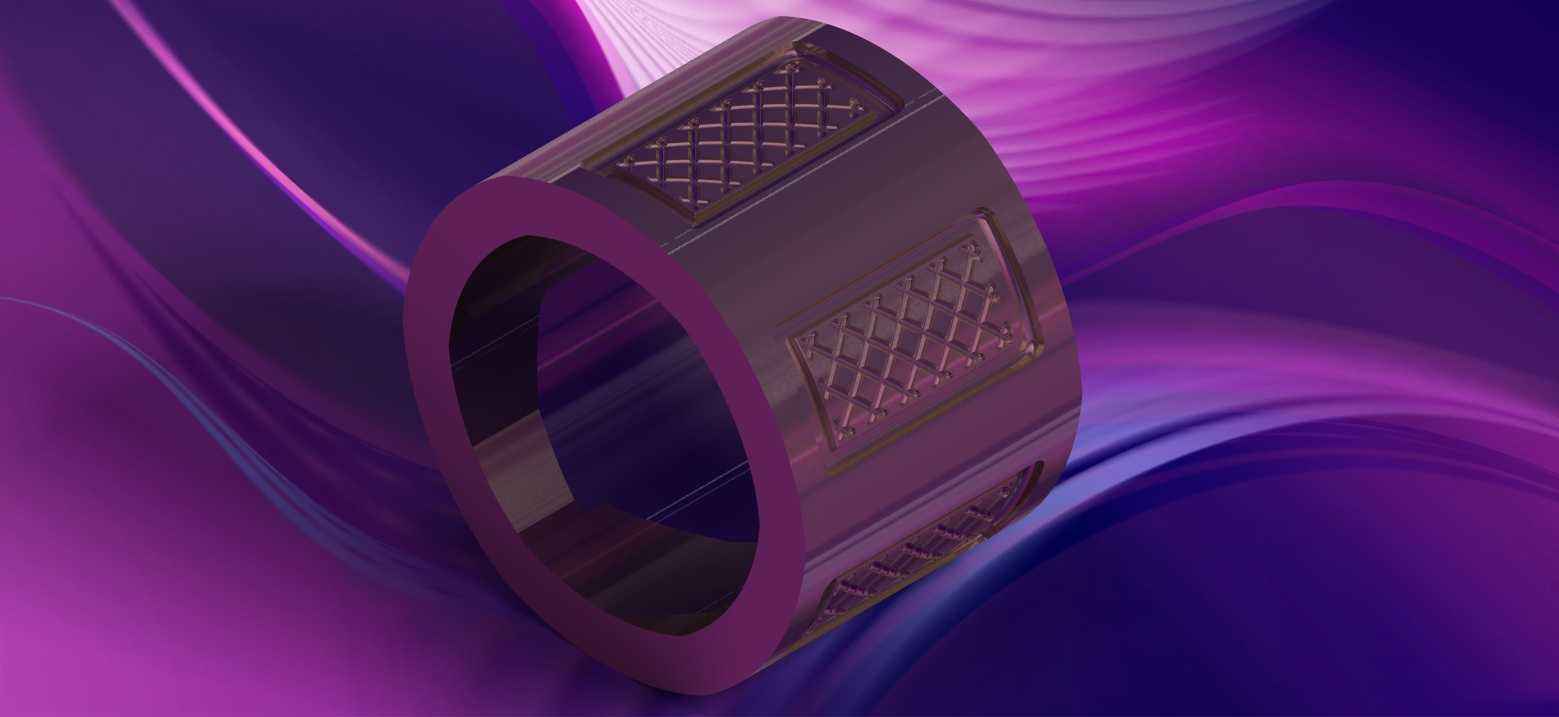

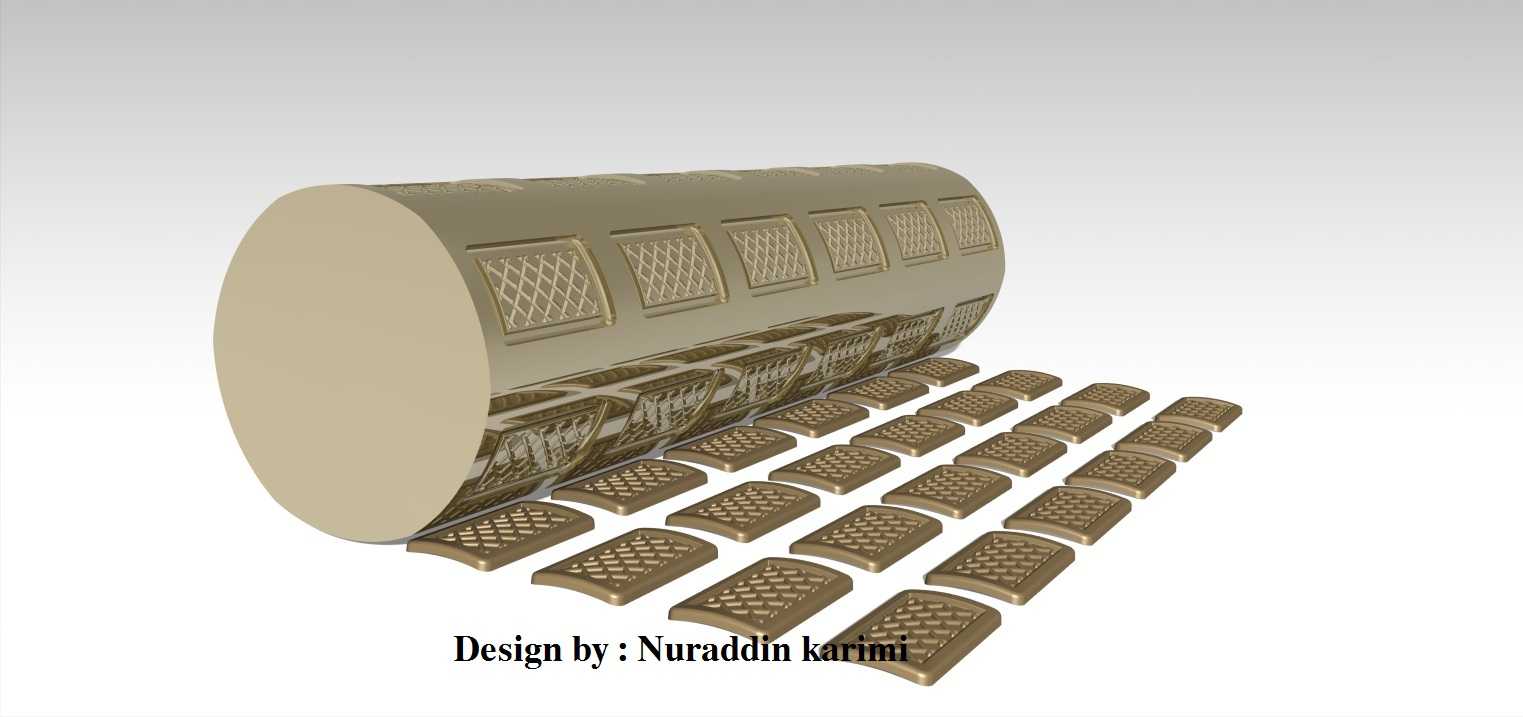

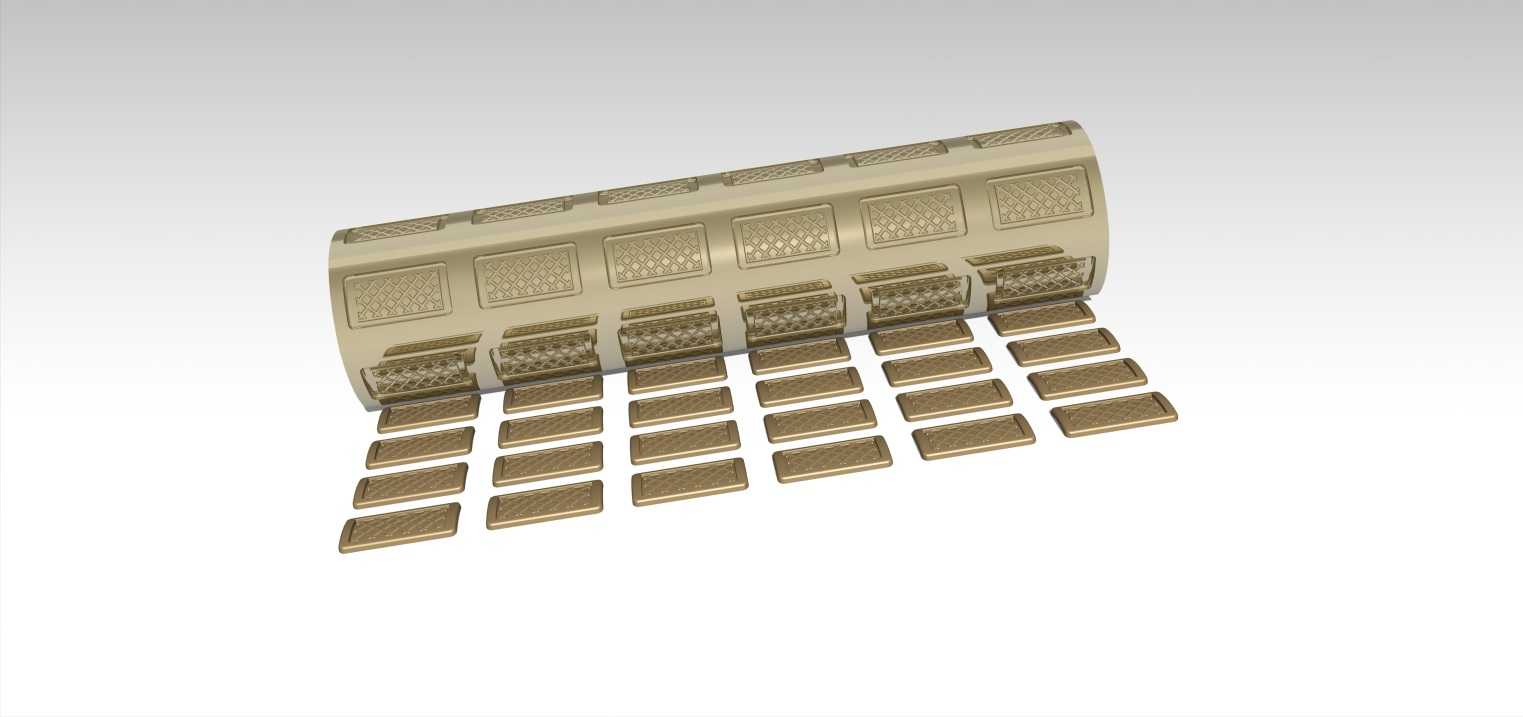

　　这款辊式饼干成型模具主要应用于规模化饼干生产的连续压制成型工序，适配中小型食品加工生产线的面坯压型工位，区别于传统单片冲压式饼干模，辊式结构可配合输送带实现连续化作业，无需频繁上下料开模，单辊旋转一周即可完成多组饼干坯的压切成型，生产效率较单片模提升4-6倍，适合量产韧性饼干、酥性饼干的标准化外形加工。模具整体采用黄铜材质加工，一方面黄铜具备良好的抗锈蚀特性，接触食品级面坯时不会析出有害杂质，符合食品接触构件的卫生要求，另一方面黄铜质地偏软但耐磨性优于纯铝，长期辊压过程中不会刮伤配套的输送衬带，同时自身型腔磨损后可通过局部补焊、精铣修复，降低工装更换成本。从结构设计来看，成型辊为整体圆柱式结构，型腔沿辊面周向、轴向均匀阵列排布，

　　每个型腔对应一块饼干的外形与表面纹理，相邻型腔之间预留2mm的排料间隙，避免压型时面坯在型腔间挤压粘连，辊体两端预留标准直径的安装轴颈，可直接适配现有多数饼干成型机的装夹工位，无需额外定制连接轴套，安装时需保证辊面与下方输送托辊的平行度误差控制在0.1mm以内，避免压型深度不均导致的饼干坯厚薄差超标。辊面的型腔设计采用了下沉式蚀刻+精铣工艺，表面的网格纹理深度控制在0.8mm，既可以在压型时在饼干表面形成清晰的防滑纹理，也能避免纹理过深导致面坯卡入型腔难以脱模，型腔边缘做了0.2mm的圆角过渡，防止压型时切断面坯的面筋结构，减少成型后饼干坯的边角破损率。实际投产使用时，该模具需配合面坯厚度调节机构使用，根据不同饼干品类的厚度要求，

　　调整辊面与输送带的间隙，通常韧性饼干压型间隙设置为2.5-3mm，酥性饼干可适当放大至3-4mm，辊体内部可根据工艺需求加装加热棒，在压型的同时对面坯进行初步预热定型，减少后续烘烤工序的形变概率。设计过程中重点考虑了脱模顺畅性，所有型腔侧壁都做了1°的脱模斜度，配合食品级脱模剂喷涂，可实现连续作业无卡模，同时辊面做了镜面抛光处理，表面粗糙度达到Ra0.8，减少面坯与辊面的粘附力。从安装边界来看，辊体总长度适配400mm幅宽的食品输送带，轴向排布6列型腔，周向排布8排型腔，单辊每转可产出48块饼干坯，匹配生产线10-15m/min的输送速度时，每小时可完成300-450kg面坯的压型作业，完全满足中小型食品厂的产能需求。

　　模具的整体结构无复杂可拆卸部件，日常维护仅需在每班生产结束后用温水清理辊面残留的面屑即可，无需拆解，黄铜材质的抗腐蚀特性可保证在潮湿的生产环境下长期使用不生锈，避免污染食品原料。不同于3D打印的试制模具，这款黄铜模具为实际量产验证过的成熟结构，所有型腔的排布、深度、脱模斜度都经过实际生产调试，压型后的饼干坯成品率可达98%以上，不会出现边角缺料、纹理模糊、粘连脱模失败等常见问题，结构设计上也兼顾了通用性，可直接替换同规格的老式铸铁辊模，无需对现有生产线进行改造，降低了食品加工企业的工装升级成本。
