精密铸造用铸铁板定位夹具结构

　　在精密矿物铸造零部件的生产加工环节，这类铸铁板夹具承担着轮廓转印与高精度定位的核心作用，和常规机加工夹具不同，它的设计逻辑完全围绕铸造涂层系统的转移精度展开，没有多余的快换、压紧冗余结构，所有结构特征都服务于定位基准的一致性。从实际使用场景来看，这套夹具会配合特殊涂层系统完成铸造型腔的轮廓复刻，最终把夹具上的基准轮廓完整转移到矿物铸造的零件基体上，整个过程不需要二次划线找正，能直接把线性轴承的安装位置精度控制在微米级公差范围内，避免后续装配时出现轴承卡滞、滑动阻力不均的问题。

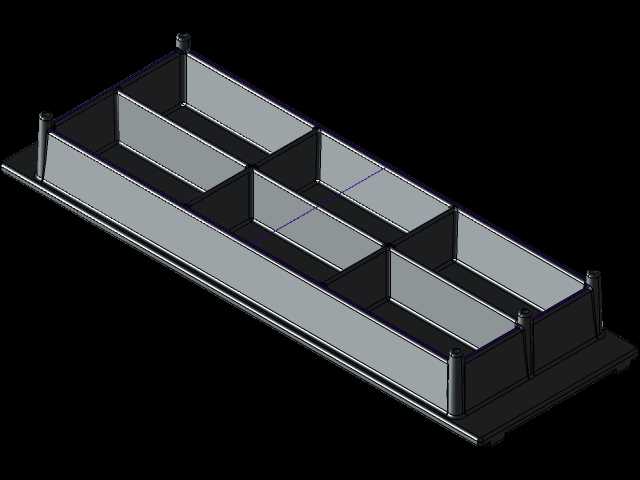

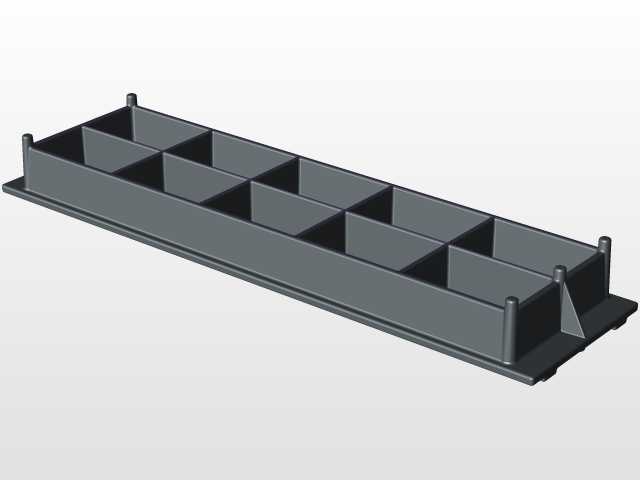

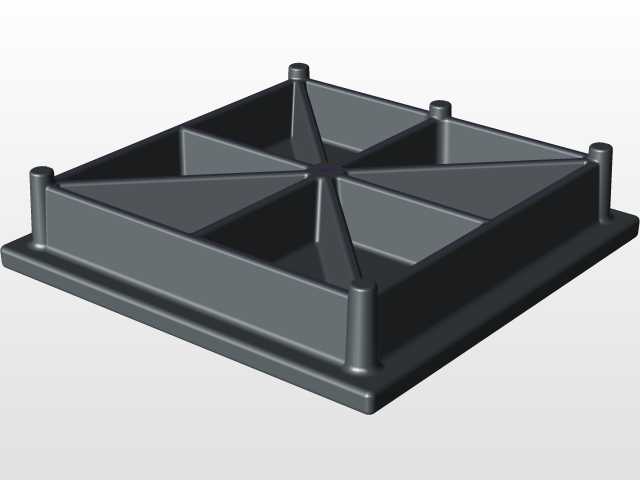

　　从结构设计思路上拆解，整个夹具采用多格槽式的分体布局，底板作为统一的安装基准面，平面度要求控制在0.02mm以内，所有立板都垂直于底板基准面装配，相邻立板之间的平行度公差不超过0.015mm，立板分隔出的六个独立槽腔，对应六组线性轴承的安装定位区域，每个槽腔的侧壁都作为轴承安装面的成型基准，不需要额外添加镶件或者调整垫片，从结构根源上消除了装配累积误差。立板的高度经过反复核算，刚好匹配矿物铸造时的料层厚度，既不会因为过高导致铸造时料液溢出，也不会因为过低导致成型后的轴承安装面基准缺失，四个角位设置的定位柱，一方面用于夹具自身在铸造工位上的快速定位，另一方面也作为后续测量工序的统一基准，不需要重新建立测量坐标系。

　　在安装边界上，整个夹具的底板边缘预留了12mm的安装压边，可直接通过压板固定在铸造工作台的T型槽上，不需要额外制作过渡连接板，安装时只需要打表找正底板的两个相邻边，就能完成整个夹具的工位校准，单次装夹时间不超过五分钟。立板与底板的连接采用嵌入式焊接结构，所有焊缝都做了平磨处理，避免焊缝凸起影响铸造时的涂层贴合效果，槽腔内部的所有棱角都做了R0.5的圆角过渡，防止涂层转移时出现应力集中导致的轮廓缺损。

　　这套夹具除了完成铸造过程的轮廓转印外，还可以直接作为高精度测量板的基体使用，选取其中三块基准精度最高的立板作为测量基准面，经过表面研磨处理后，平面度可以达到0.008mm，完全满足线性轴承装配前的形位公差检测需求，不需要单独制作专用测量工装，大幅压缩了生产环节的工装投入成本。和常规的钢制夹具相比，铸铁材质的夹具热变形系数更低，在铸造过程的温度波动环境下，基准尺寸的稳定性更好，连续生产三个月的尺寸漂移量不会超过0.01mm，不需要频繁停机校准基准，能有效提升精密矿物铸件的批量生产一致性。

　　在实际投产验证阶段，这套结构的夹具解决了之前矿物铸造时轴承安装位偏移的问题，之前采用分体式定位块的方案，每次更换批次都需要重新校准定位块位置，单件校准时间超过二十分钟，而且容易出现人为校准误差，采用整体式铸铁板夹具后，所有定位基准都集成在同一块基体上，从根源上避免了分体部件的移位问题，线性轴承安装后的同轴度合格率从原来的82%提升到了99%以上，滑动阻力的离散度控制在5%以内，完全满足高精度线性运动部件的装配要求。夹具的所有外露面都做了发黑防锈处理，能适应铸造车间的潮湿多粉尘环境，日常维护只需要每次使用后擦拭干净基准面即可，不需要做特殊的防护处理，使用寿命可以达到五年以上。
