空心轴类带环槽套筒结构设计

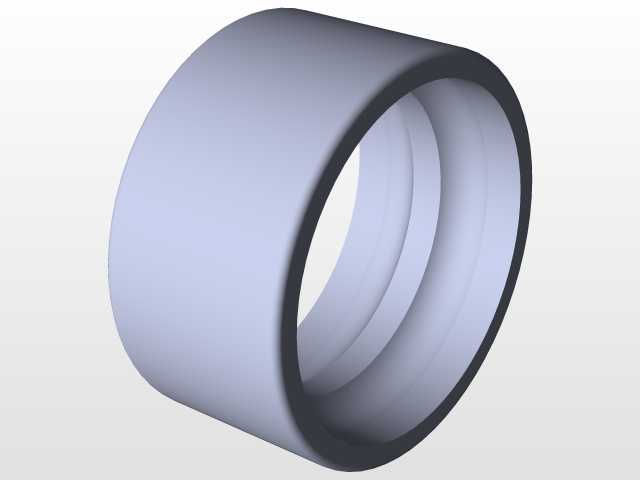

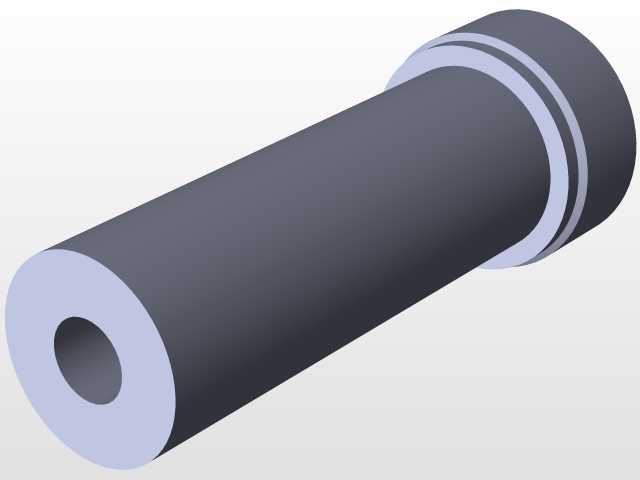

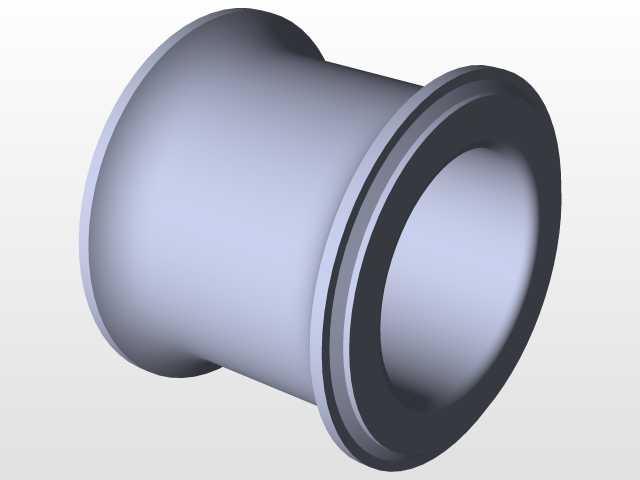

　　这类带环槽的空心套筒零件，在流体输送管路、旋转传动机构、液压阀组集成模块中都有广泛应用，很多初次接触轴套类设计的工程师容易忽略环槽的密封适配性与空心内腔的通径匹配问题，实际做结构适配时往往要反复调整尺寸公差。从结构本身来看，该零件采用同轴空心设计，主体为等直径圆柱段，一端设置两道平行环槽，另一端为平直端面，整体同轴度要求较高，加工时通常采用棒料一次装夹完成外圆、内孔与环槽的车削工序，避免二次装夹带来的形位公差超差。

　　在液压系统的管路连接场景中，这类套筒常作为管路对接的衬套使用，两道环槽用于安装O型密封圈，装配时嵌入对应阀块或接头的内孔中，环槽的深度、宽度公差直接决定密封件的压缩率，压缩率过小会出现介质渗漏，压缩率过大则会加速密封圈老化磨损，设计时环槽的槽口通常会做微小倒角，避免装配时切伤密封圈唇边。空心内腔的通径尺寸需要对接管路的通径保持一致，避免出现通径突变造成的介质流阻增大，尤其是在输送高压液压油或冷却介质的回路中，通径台阶处容易产生紊流，长期运行会造成局部气蚀，影响零件使用寿命。

　　在旋转传动的场景中，这类套筒可作为轻载传动轴的支撑衬套使用，外圆柱面与安装座的孔采用间隙配合，内孔穿过传动轴，两道环槽除了可以安装密封件阻挡粉尘进入传动腔，也可以安装挡圈实现轴向定位，避免套筒在设备运行过程中出现轴向窜动。设计这类应用场景下的套筒时，需要根据传动轴的转速、径向载荷大小调整壁厚，壁厚过小会导致套筒受载后变形，出现卡滞问题，壁厚过大则会增加不必要的重量与材料成本，通常壁厚取值不小于内孔直径的十分之一，同时外圆表面的粗糙度要控制在Ra1.6以下，降低相对转动时的摩擦阻力。

　　从安装边界来看，该零件的安装空间只需要预留略大于套筒外径的同轴内孔，安装深度与套筒总长度匹配即可，环槽位置距离装配端面的尺寸需要严格对应安装孔内的密封槽位置，避免密封圈错位。零件的平直端面在装配时会与对接零件的端面贴合，端面的平面度公差需要控制在0.02mm以内，防止端面出现间隙造成介质泄漏或者定位不准。很多现场装配反馈的渗漏问题，往往不是密封圈选型错误，而是套筒端面平面度超差或者环槽位置加工偏移导致的，设计时在图纸上需要明确标注这些形位公差要求，同时给加工工序预留合理的工艺基准。

　　另外在做三维建模时，这类同轴类零件要优先采用旋转凸台特征完成主体建模，环槽部分采用旋转切除特征实现，避免采用多段拉伸拼接造成的同轴度误差，建模时要注意内孔与外圆的同轴度约束，环槽的两侧面要与轴线保持垂直，后续导出工程图时可以直接从三维模型提取尺寸与形位公差，减少二维绘图的出错概率。对于需要做有限元分析的场景，这类零件的网格划分可以在环槽位置做局部加密，因为环槽位置存在应力集中，受内压或者径向载荷时，槽底位置的应力会比平直段高30%左右，设计时如果是高压应用场景，需要适当加大环槽位置的圆角半径，降低应力集中系数，避免零件在交变载荷下出现疲劳断裂。
