手持清洁刮水工具结构设计

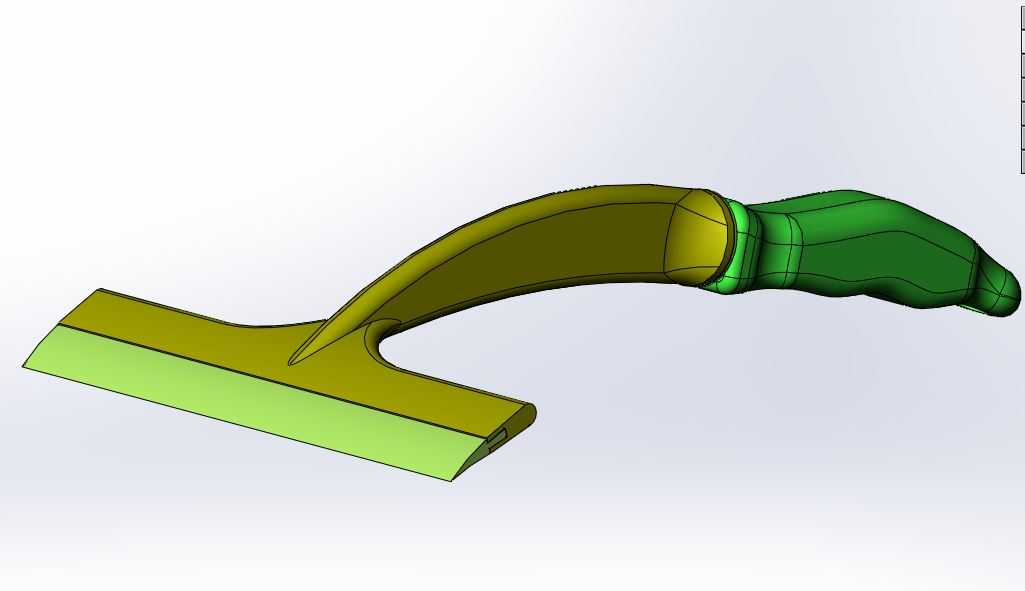

　　日常清洁作业中，玻璃、光滑瓷砖、台面等硬质光滑表面的水渍清理一直是高频作业场景，这类场景下传统抹布擦拭容易残留水痕、毛絮，反复擦拭不仅效率低下，还容易在低温环境下因为水渍残留形成薄冰带来安全隐患，手持刮水器就是针对这类场景开发的专用清洁工具，在商用保洁、家居清洁、汽车玻璃清洁、卫浴清洁等多个场景都有广泛应用。这款刮水器的结构整体分为刮条安装座、弧形连接臂、握持手柄三个核心部分，各部分之间做了一体化的曲面过渡，没有突兀的棱角，既避免了清洁作业中棱角剐蹭被清洁表面，也能减少清洁过程中脏污在结构缝隙处的残留，降低后续工具自身清洁的难度。刮条安装座采用平直的长条形结构，作为刮条的承载基体，其平直度直接决定了刮水作业的效果，

　　设计时安装座的平面度公差控制在0.2mm以内，保证配套的柔性刮条安装后能与被清洁表面形成连续的线性接触，不会出现局部漏刮的问题；安装座的前端设置有内嵌式的刮条卡槽，卡槽采用燕尾槽结构，不需要额外的紧固件就能实现刮条的固定，同时也方便刮条磨损后快速更换，不需要整体报废工具，降低长期使用成本。连接臂采用弧形上拱的结构设计，区别于传统直臂式刮水器的结构，这种弧形结构一方面能让握持位置自然抬升，清洁低位平面时操作人员不需要过度弯腰，清洁高位玻璃时手腕可以保持更自然的角度，降低长时间作业的疲劳感；另一方面弧形结构的截面采用渐变的变厚度设计，从安装座位置到手柄连接位置，截面厚度逐步增加，在保证整体结构刚性的前提下减少材料用量，

　　同时弧形的受力路径能更好地分散刮水作业时的反作用力，避免直臂结构容易出现的应力集中问题，长期使用不会出现臂部弯折变形的情况。握持手柄部分采用符合人体工学的曲面造型，整体做了收腰设计，表面的曲面完全贴合手掌自然握持时的弧度，手柄尾部做了轻微的膨大处理，防止作业过程中手滑脱出；手柄和连接臂的衔接位置做了环形的凹凸纹理，这个位置是握持时食指和拇指的施力位置，凹凸纹理能增加摩擦力，带水作业时也能保持稳定的握持手感，不会因为手柄沾湿出现打滑的问题。从安装边界来看，这款刮水器的刮条有效作业宽度适配大多数日常清洁场景，整体长度控制在单手握持舒适的区间，不需要额外搭配延长杆就能完成常规高度的清洁作业，手柄尾部预留有标准的挂孔，

　　日常收纳时可以直接挂在墙面挂钩上，不会占用过多储物空间，挂孔的边缘做了圆角处理，挂取时不会划伤挂钩或者墙面。设计过程中针对刮水作业的受力特点做了多次结构优化，最初的直臂方案在实际测试中，当施加较大刮拭压力时，安装座两端会出现轻微上翘，导致刮条两端压力不足出现水痕残留，调整为弧形臂结构后，受力时臂部的形变会将压力均匀传递到安装座的整个长度方向，保证刮条整个长度上的压力差控制在合理范围内，不管是轻刮浮水还是重刮顽固水渍，都能保证刮拭效果。同时整个结构的外表面全部做了圆滑过渡，没有尖锐的边角，即使作业过程中不小心碰到玻璃边角或者瓷砖边缘，也不会造成被清洁表面的划伤，适配玻璃、镜面、抛光瓷砖、汽车漆面、亚克力板等多种易刮花的光滑表面使用。刮条采用柔性耐磨材质，安装后突出安装座的高度经过反复验证，突出量过小会导致安装座硬接触刮伤表面，突出量过大则会导致刮水时刮条翻折，无法形成有效刮拭角度，最终确定的突出量既能保证刮条有足够的形变空间适配表面的轻微不平整，又能保证刮拭时刮条保持合适的接触角度，一次刮拭就能带走表面95%以上的水渍，不需要反复擦拭。
