多槽V型带轮传动结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:338107
  • 多槽V型带轮传动结构设计

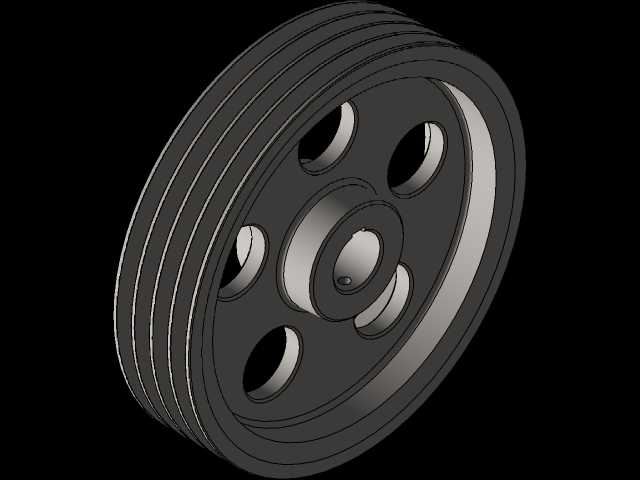

  在常规工业传动场景里,多槽带轮的应用覆盖了从普通机床主轴传动、农用机械动力传输到小型输送设备动力分配的诸多环节,这类零件的核心作用是通过V带与轮槽的楔面摩擦,将动力源的扭矩平稳传递到从动端,相比平带传动能提供更大的摩擦力矩,同时具备缓冲吸振、过载打滑保护动力端部件的特性。这款多槽带轮采用了腹板式带减重孔的结构设计,区别于实心轮的厚重,也不同于辐条式带轮的大尺寸适配性,这种结构刚好适配中等功率、轮缘直径在200-400mm区间的传动需求,五个均匀分布的圆形减重孔在不显著降低轮体结构强度的前提下,有效削减了轮体自身重量,降低了高速旋转时的转动惯量,减少轴系启动阶段的惯性冲击。轮缘部分加工有四道标准V型带槽,

  槽型角度符合普通窄V带的配合要求,多槽设计可以同时匹配多根三角带并联传动,在单根带出现磨损松弛时,剩余带体仍能维持基础传动能力,避免突发停机风险,同时多槽布局能分散单根带的载荷,延长皮带使用寿命。轮毂部分采用阶梯孔设计,中间的通孔用于与传动轴配合,台阶端面可以贴合轴肩实现轴向定位,配合键槽即可完成周向固定,安装时不需要额外设计复杂的定位结构,常规的轴端挡圈就能完成轴向锁紧,适配市面上多数标准直径的传动输出轴。设计过程中首先要匹配传动功率计算带的型号与槽数,再根据中心距要求确定带轮基准直径,轮槽的工作面粗糙度需要控制在合理范围,过于粗糙会加速皮带磨损,过于光滑则会降低摩擦系数导致打滑,轮缘的外端面做了小倒角处理,

  避免安装皮带时刮伤带体侧面。轮辐部分的厚度根据传递扭矩的大小做了等强度优化,从轮毂到轮缘的过渡位置采用圆弧过渡,避免应力集中在截面突变处,长期承受交变载荷时也不容易出现疲劳裂纹。安装边界上,这款带轮的轴向总宽度由四道带槽的槽间距加上两侧轮缘的挡边宽度决定,安装时需要预留出皮带张紧调节的行程空间,轴系上的配合面长度要略大于轮毂长度,保证锁紧时轮体不会出现轴向窜动,轮体做静平衡校验即可满足多数中低速传动场景的要求,如果应用在转速超过1500r/min的场合,还需要额外做动平衡校正,避免旋转时产生过大振动影响轴承寿命。在实际设备维护中,这种带减重孔的腹板式带轮也方便操作人员穿入撬棍调整皮带张紧度,不需要额外设计专用的张紧工装,日常巡检时可以通过减重孔直接观察轮毂与轴的配合位置是否出现松动移位,降低运维排查的难度。
