透明结构展示爆破阀内部构造设计

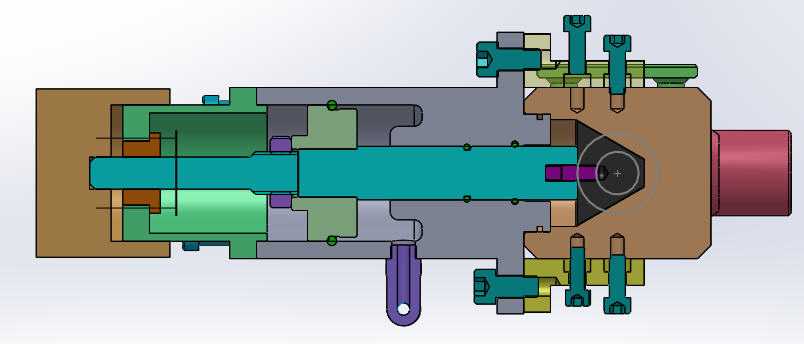

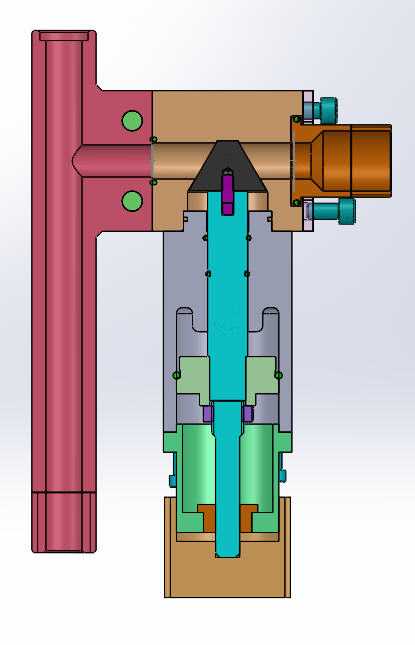

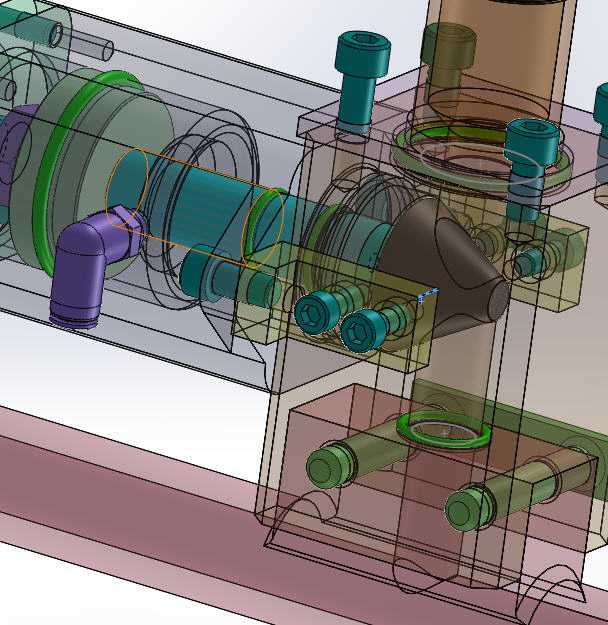

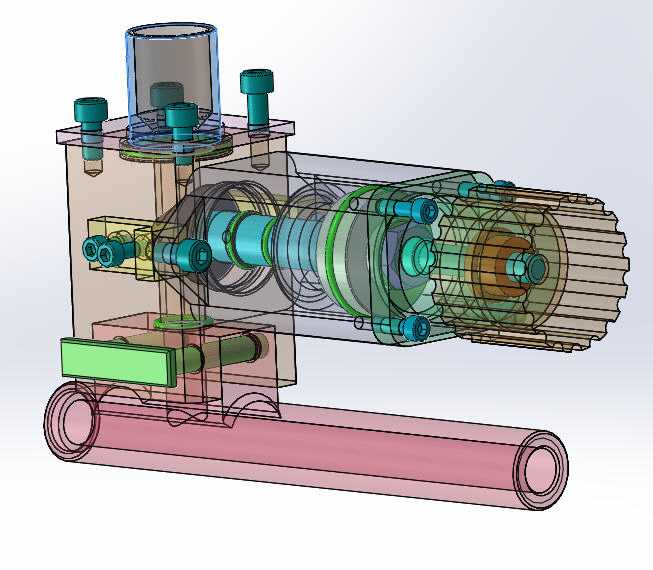

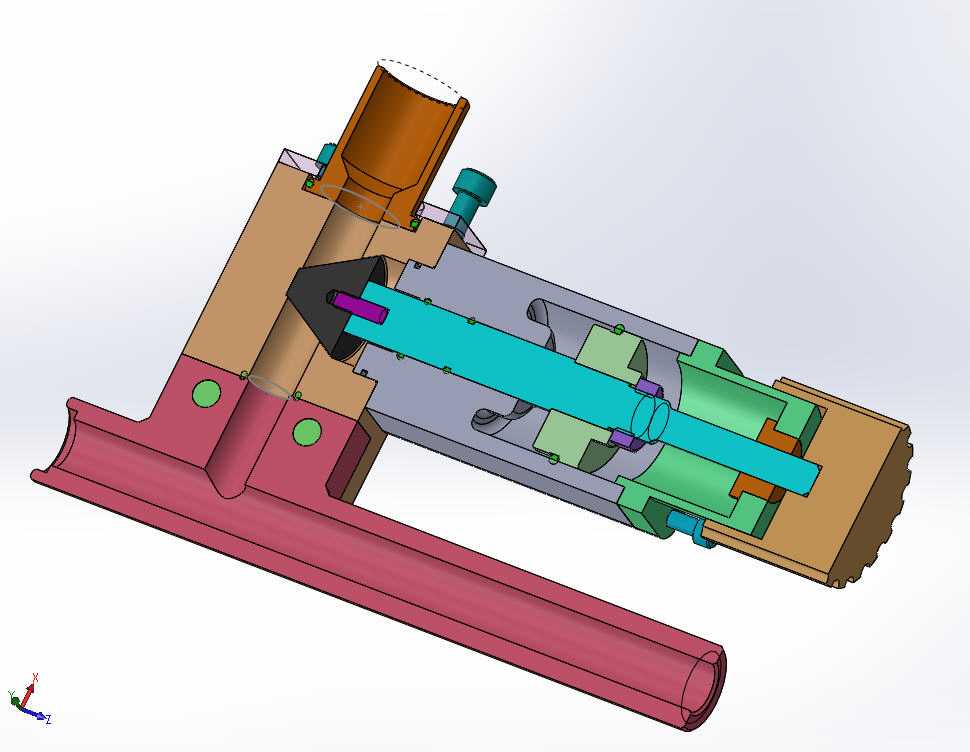

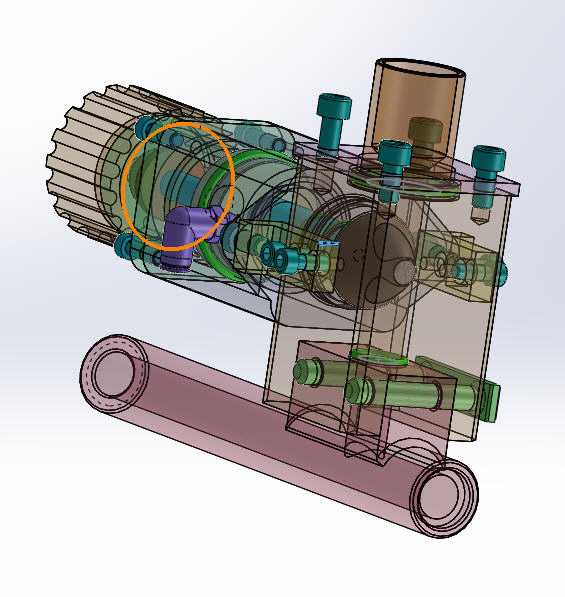

　　在化工、核电、油气输送等涉及高压介质输送的管路系统中，爆破类压力泄放阀是最后一道被动安全屏障，当管路内部压力超过预设阈值时，阀体内的承压爆破元件会精准触发，快速泄放超压介质，避免管路、储罐或核心设备因压力过载发生爆裂、泄漏等恶性安全事故。不同于常规的弹簧式安全阀可重复启闭，这类爆破触发式阀门的核心动作逻辑是一次性破断泄放，因此对内部流道结构、触发元件的安装定位、密封副的配合精度要求极高，本次展示的结构采用半透明剖视的呈现方式，能清晰看到内部所有零件的装配关系，没有多余的装饰性结构，所有构型都围绕功能实现设计。从实际安装场景来看，这类阀门通常串接在高压管路的支路或设备顶部的泄放口位置，底部的横向通径接口与主输送管路对接，

　　顶部的接口用于连接泄放导流管路，将泄放的高压介质引导至安全收集区域，避免高压介质直接喷放伤及周边操作人员或损坏相邻设备。设计过程中首先要确定的是通径与安装边界，底部横向管路的外径、接口法兰的螺栓孔分布需要匹配对应压力等级的管路标准，阀体上部的安装凸台预留了均匀分布的螺栓孔位，用于固定爆破元件的压盖，螺栓的选型按照泄放时的最大反向冲击力计算，确保压盖在爆破触发瞬间不会被介质冲脱。内部结构的设计逻辑围绕泄放效率与密封可靠性展开，流道部分做了平滑过渡处理，没有直角突变结构，减少介质泄放时的流阻，避免高速介质在阀腔内形成紊流导致的振动；触发元件的安装位置设置在流道的直段区域，周边的定位台阶公差控制在IT7级，确保爆破元件受压均匀，

　　不会因为偏载导致提前误触发或者触发压力偏离设计值。侧部的控制接口用于接入压力监测或者触发气源管路，接口内部的流道与主阀腔连通，可实现远程触发或者压力联动触发的功能，接口处的密封采用锥面加O型圈的组合密封形式，即使在长期高压工况下也不会出现介质渗漏的问题。从装配逻辑来看，整个阀体采用分层堆叠的装配方式，先将底部的管路对接段与主阀体定位，再依次装入内部的密封衬套、爆破元件定位座、触发组件，最后盖上上部压盖并穿入螺栓均匀拧紧，每个配合面都设置了对应的密封槽，密封件的压缩量控制在15%-25%之间，既保证密封效果，又不会因为压缩量过大导致密封件永久变形失效。在实际选型应用中，这类阀门的安装位置需要避开管路弯头、变径等流态不稳定的区域，

　　确保作用在爆破元件上的压力是稳定的静压力，同时阀体外围需要预留足够的操作空间，方便后期定期检查爆破元件的状态，以及触发后的元件更换作业。不同于普通的启闭类阀门，这类安全泄放阀的结构设计不需要考虑长期节流调节的磨损问题，所有的结构强度校核都围绕超压瞬间的冲击载荷展开，阀体壁厚按照1.5倍的最大泄放压力计算安全系数，内部的运动零件在触发瞬间的行程做了限位设计，避免零件被高速介质冲飞出阀体造成二次伤害。半透明的结构展示方式能让设计人员快速核对每个零件的装配干涉情况，检查流道是否存在阻碍介质泄放的凸起结构，确认螺栓的安装空间是否足够，有没有出现工具无法到达的拧紧位置，这些细节在三维建模阶段完成校核，能大幅减少后期样机试制时的装配问题，缩短产品的开发验证周期。
