立式框架结构压力测试执行装置

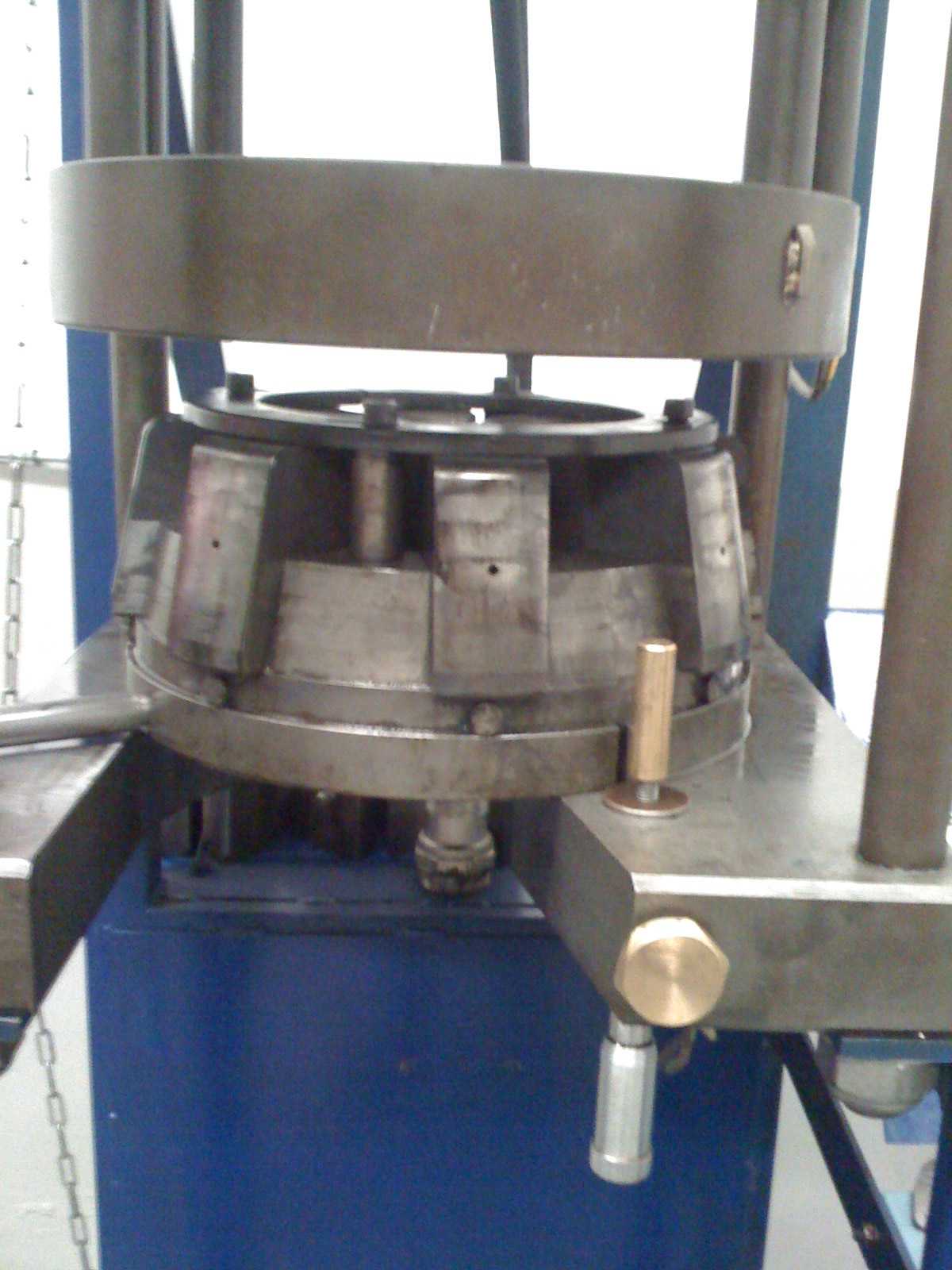

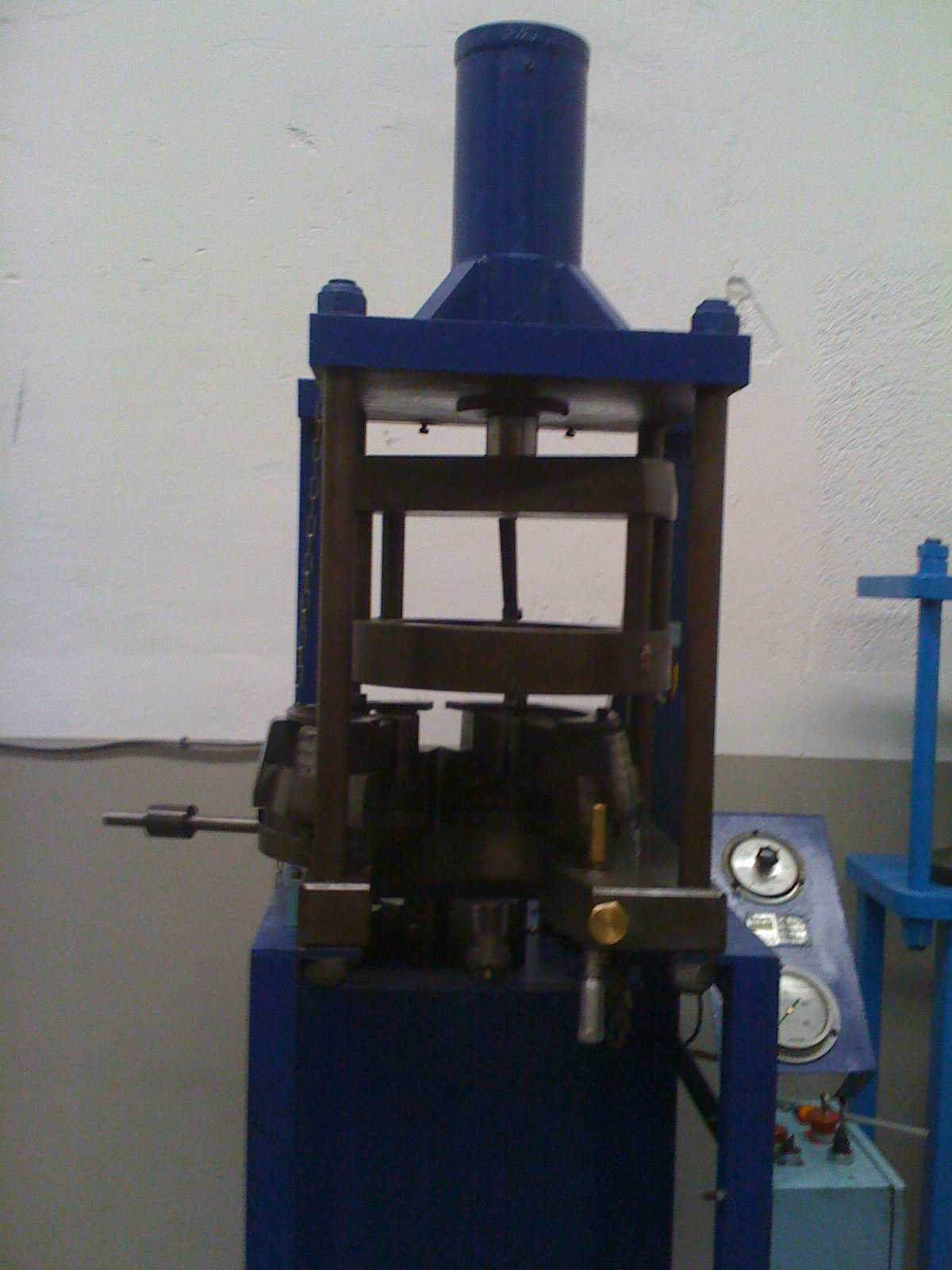

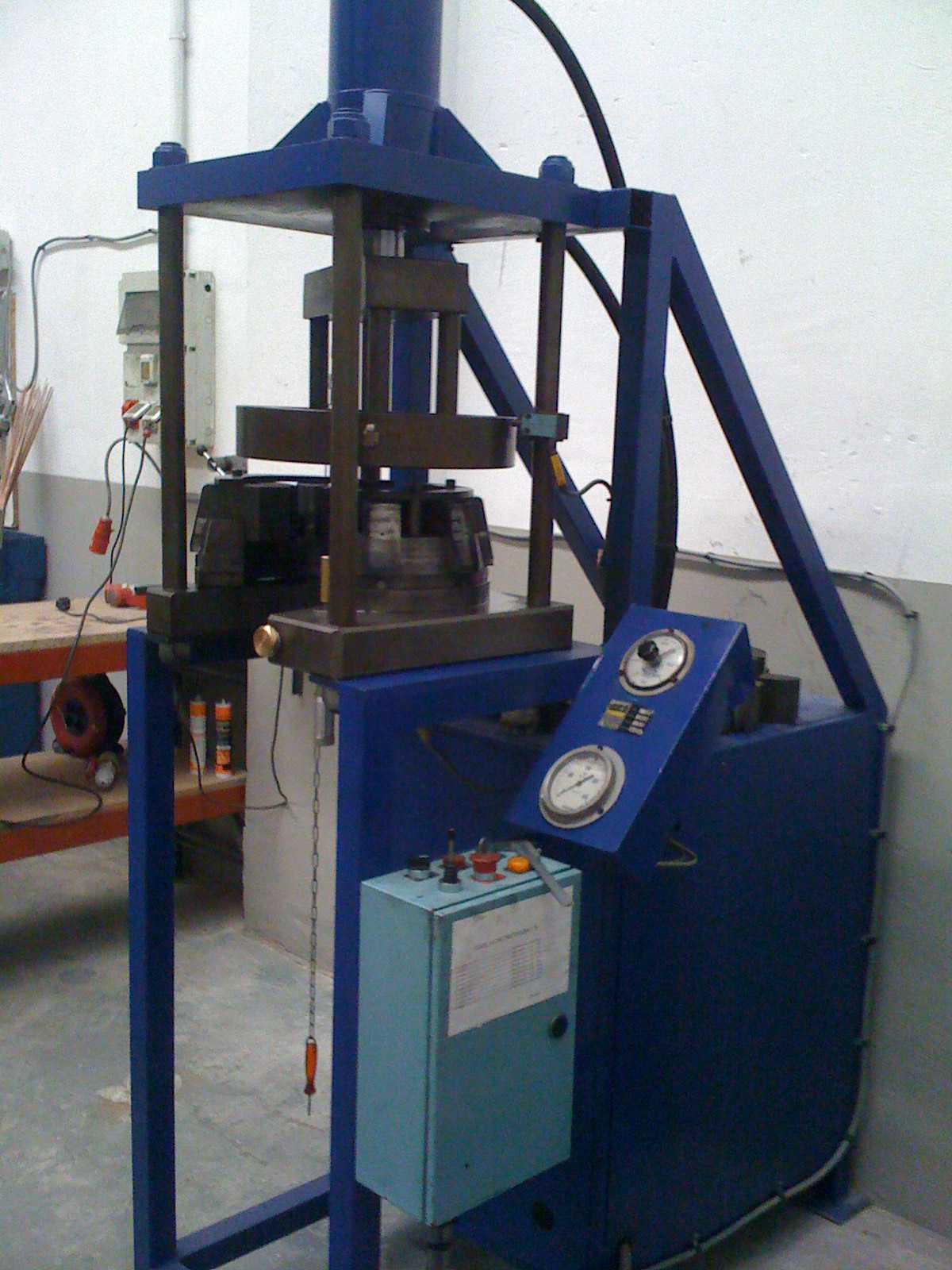

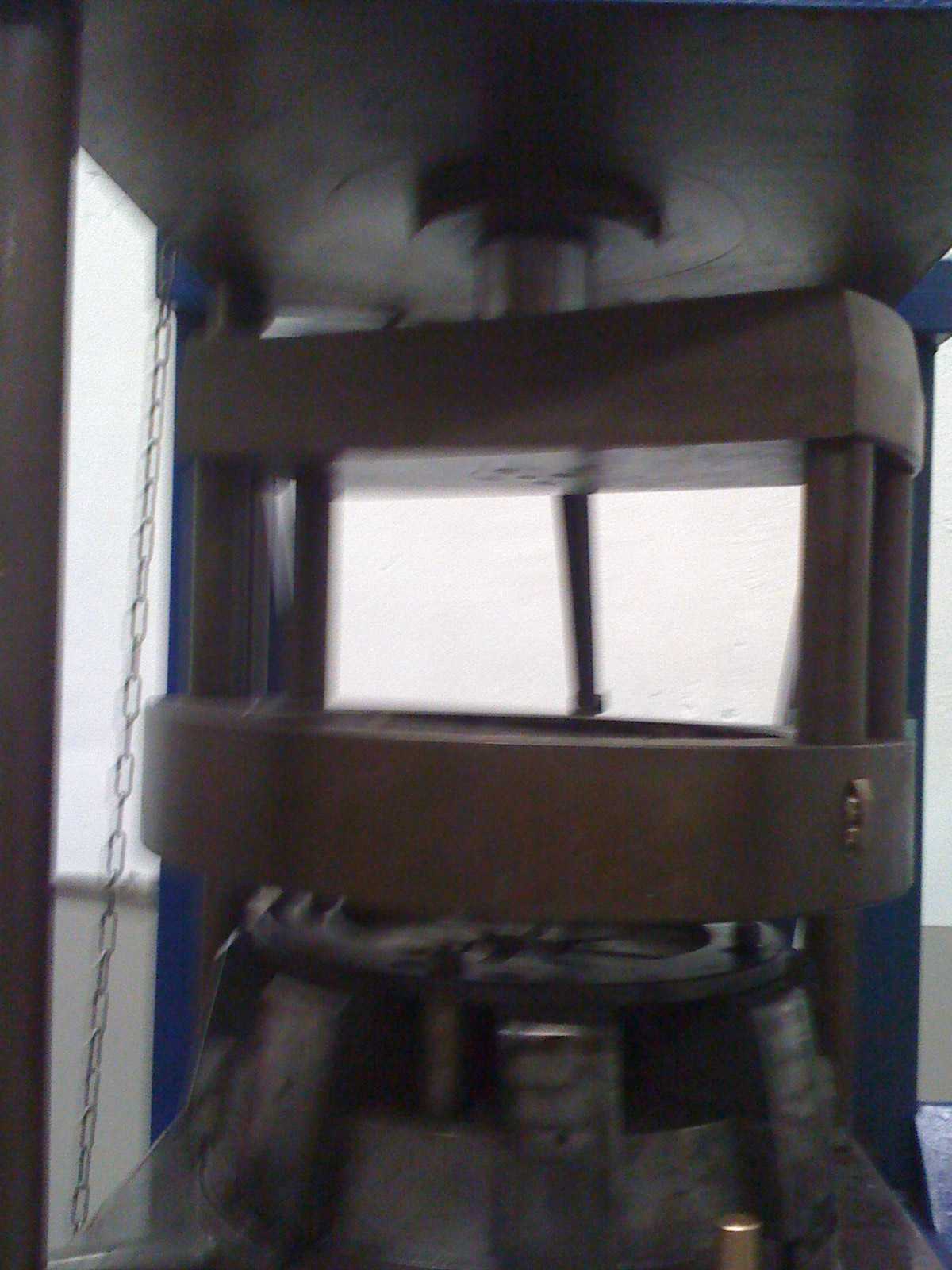

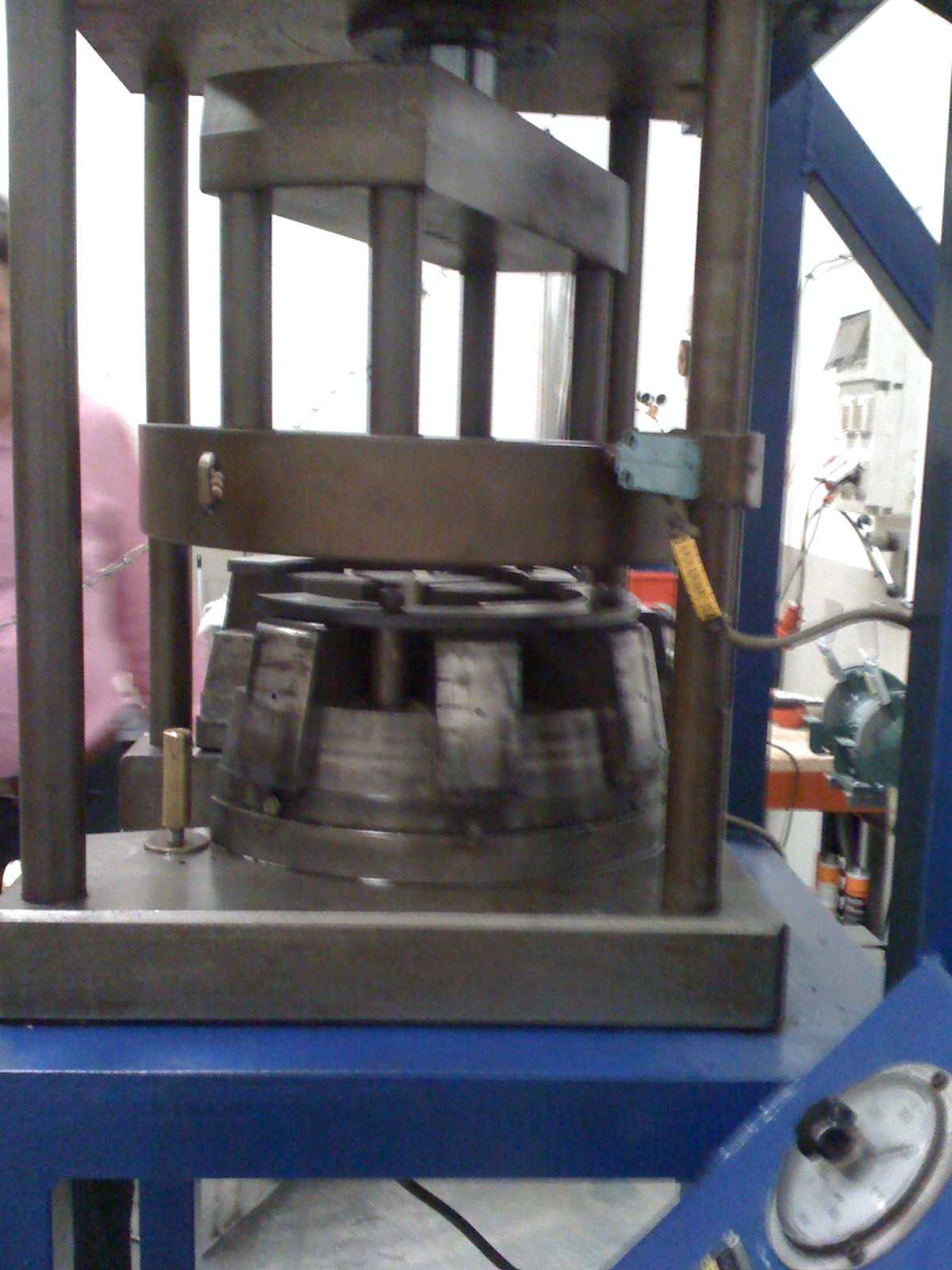

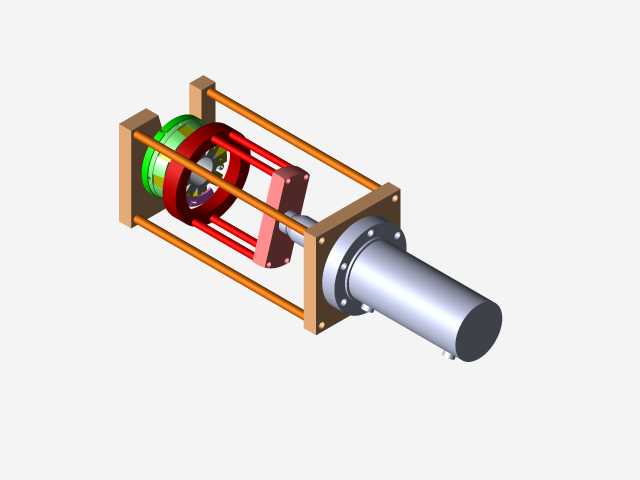

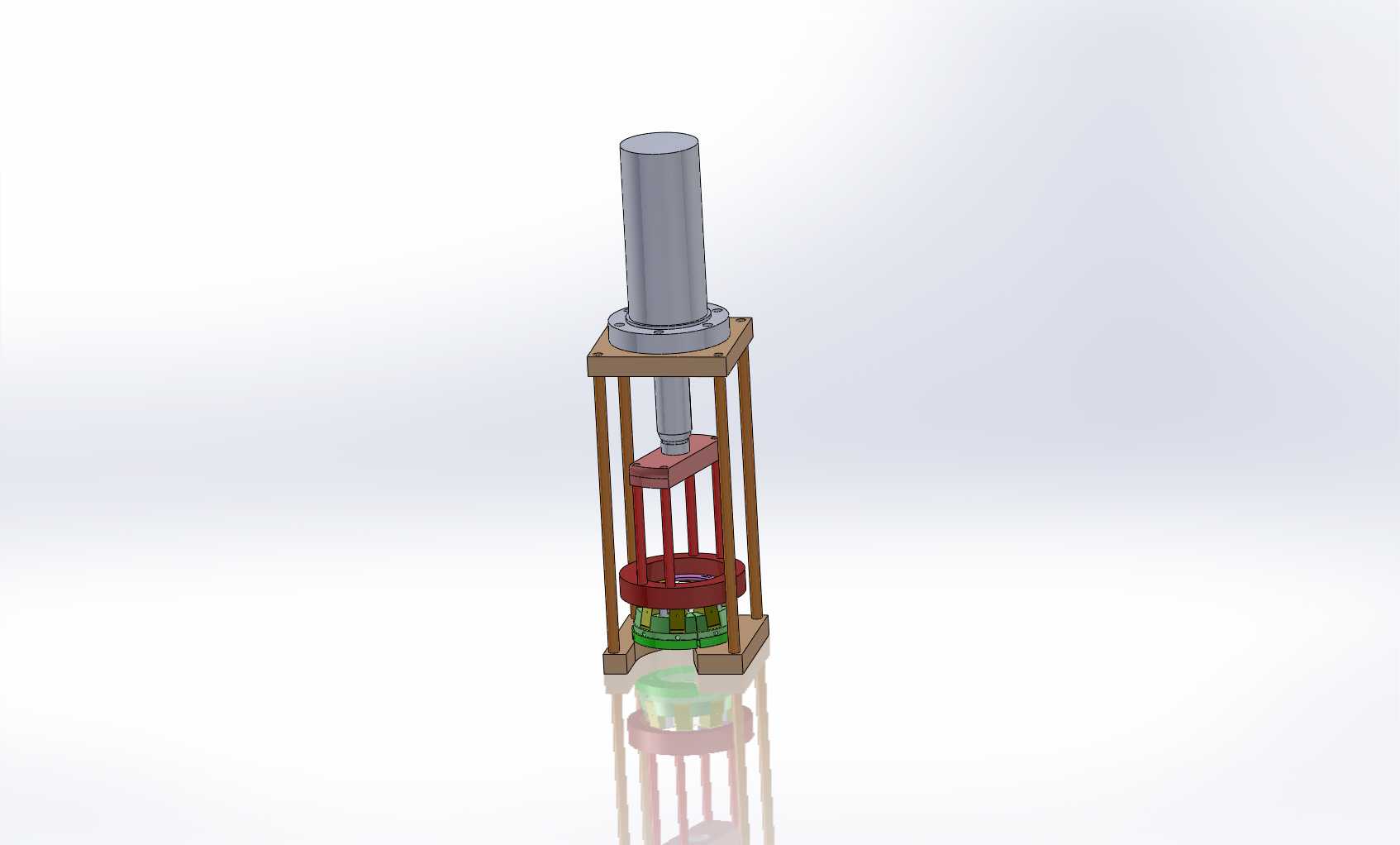

这套施压执行结构在中小零部件压装、承压性能抽检场景里适配性很强，日常产线里小到轴承衬套压入、密封件压合，大到小型结构件的静载承压验证，都能靠这套结构完成稳定的施压动作。整个结构采用立式四柱支撑布局，四根竖向支撑柱采用等边角钢拼接的框架形式，相比整块板材焊接的机架，这种框架式结构一方面能大幅降低整体自重，另一方面四个立面完全开放，操作人员上下料、观察施压过程的视野没有遮挡，调整工件位置时也不会被机架结构干涉，适配多规格小批量工件的频繁换产需求。顶部的施压执行单元采用圆柱式直线推进结构，输出端直接连接压头组件，压头和推进杆之间设置了快换连接结构，针对不同施压端面的工件，可以快速更换平压头、仿形压头或者带定位销的专用压头，不需要拆解整个传动段就能完成换型，换型时间能控制在十分钟以内，适配柔性产线的快换需求。压头下方设置了浮动压台，浮动台和底部基座之间预留了3毫米的径向浮动间隙，当工件放置存在微小位置偏差时，压头接触工件的瞬间浮动台会自动微调位置，避免刚性接触导致的工件压偏、压头崩损问题，这点在压装过盈配合的小尺寸衬套时优势尤其明显，能把压装不良率控制在很低的水平。底部基座采用双层方管焊接结构，四个支脚位置预留了M12的地脚安装孔，既可以直接通过膨胀螺栓固定在混凝土地面，也可以加装减震垫直接放置在工作台面上，安装边界的适配性很强，不需要专门做预埋基础就能投入使用。整个结构的施压行程预留了150毫米的可调区间，通过顶部的锁紧螺母可以调整推进杆的下行极限位置，针对不同高度的工件，不需要额外加装垫块就能适配，调整时只需要松开锁紧螺母，把行程限位块移动到对应刻度位置再锁紧即可，操作门槛很低，一线操作人员经过简单培训就能完成参数调整。结构的受力路径设计很清晰，施压时的反作用力直接通过四根竖向支撑柱传递到底部基座，不会产生额外的侧向弯矩，长时间使用后支撑柱的形变量能控制在0.02毫米以内，不会因为长期受力出现机架倾斜、压头偏移的问题。压台下方还预留了传感器安装位，如果需要采集实时施压数据，可以直接在预留位置加装压力传感器，不需要对原有结构做打孔、焊接等二次加工，就能升级成带数据采集功能的压力测试装置，适配实验室抽检、产线全检等不同场景的需求。日常维护时，四根支撑柱的外露滑动面只需要定期涂抹润滑脂就能保证顺畅运行，没有复杂的油路、电路结构，故障率很低，适合在加工车间、装配产线、质检实验室等多种环境下长期使用，不需要安排专门的运维人员做日常保养。
