手动台式肘节压力机结构设计

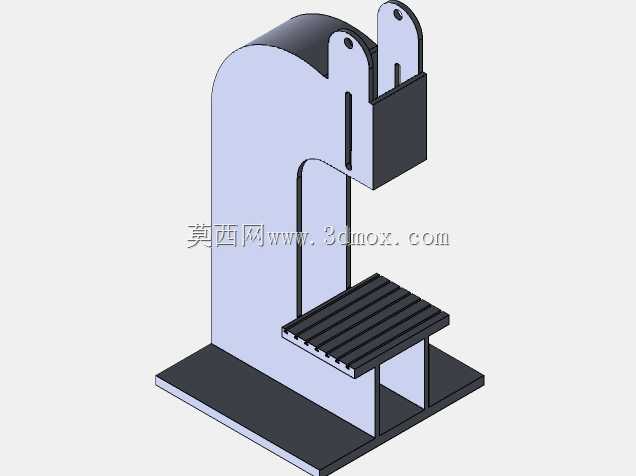

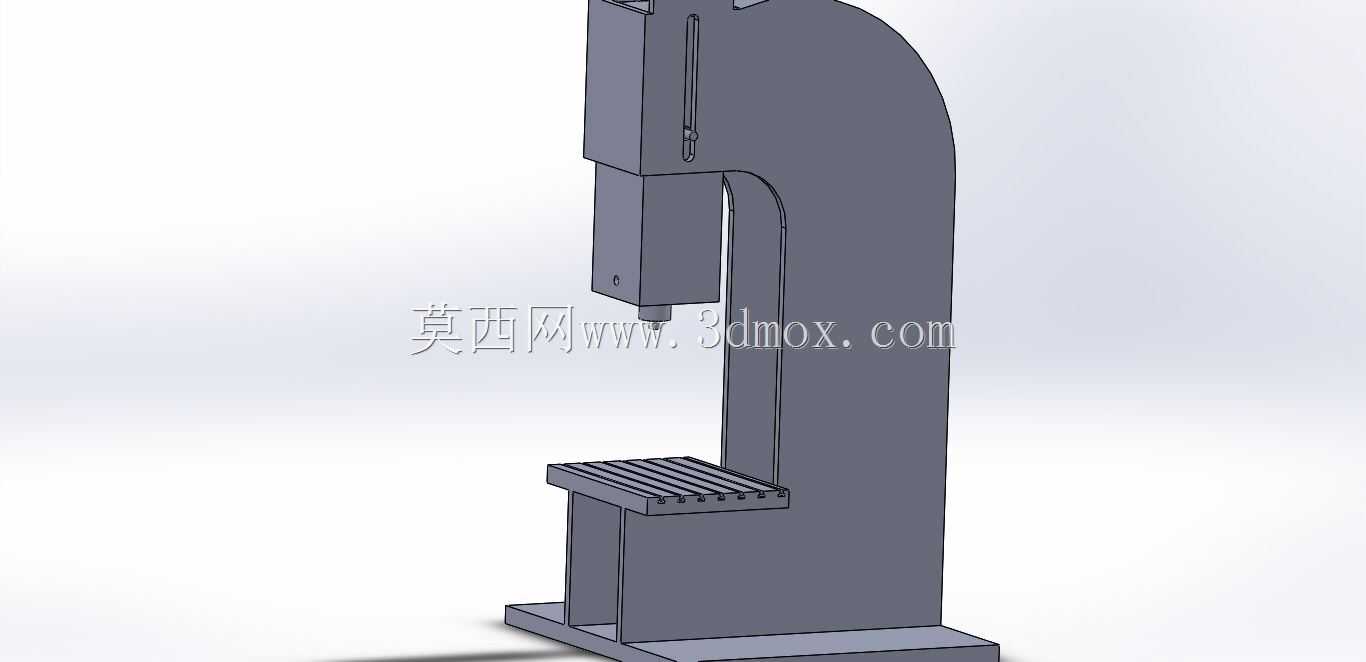

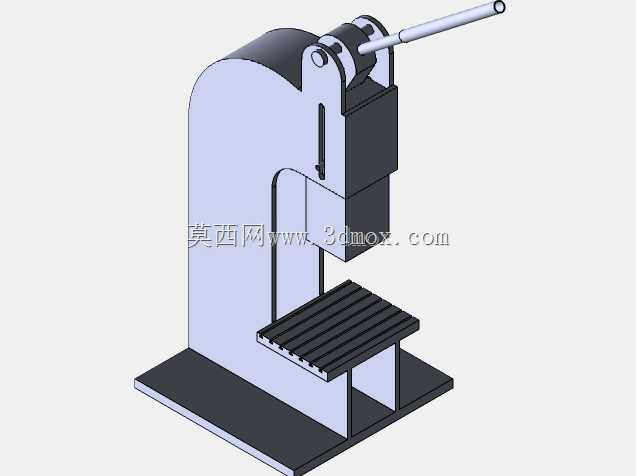

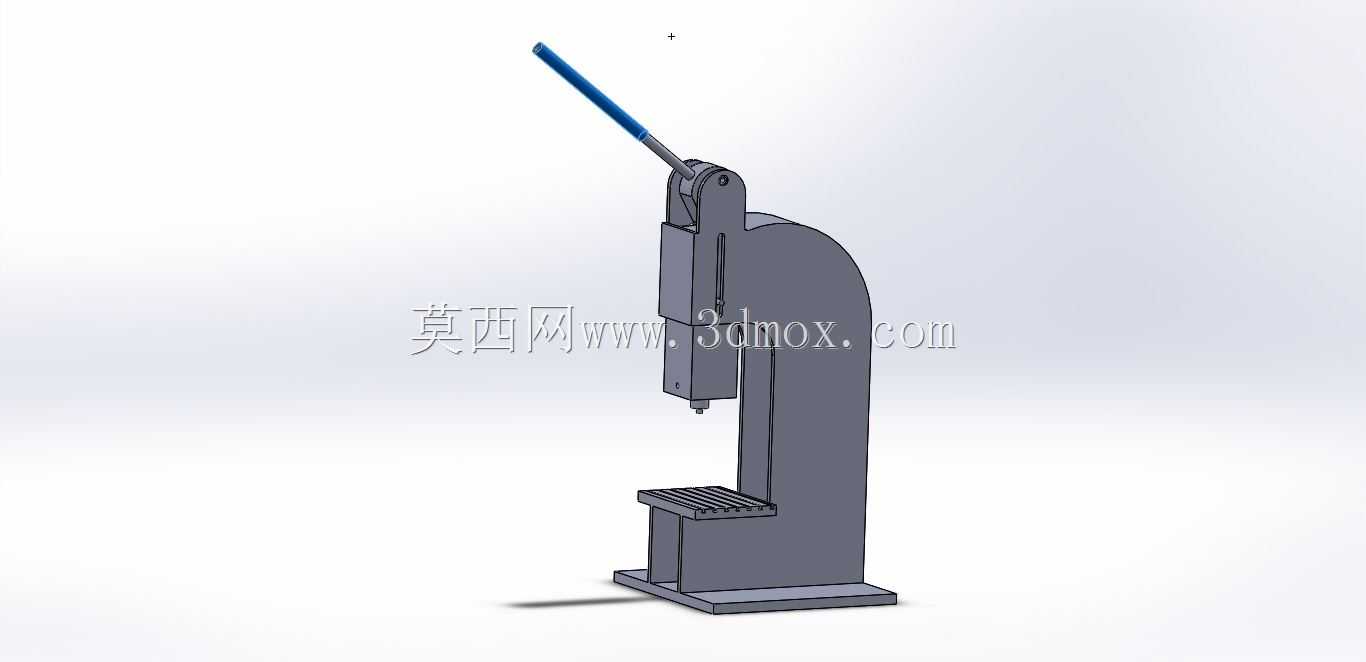

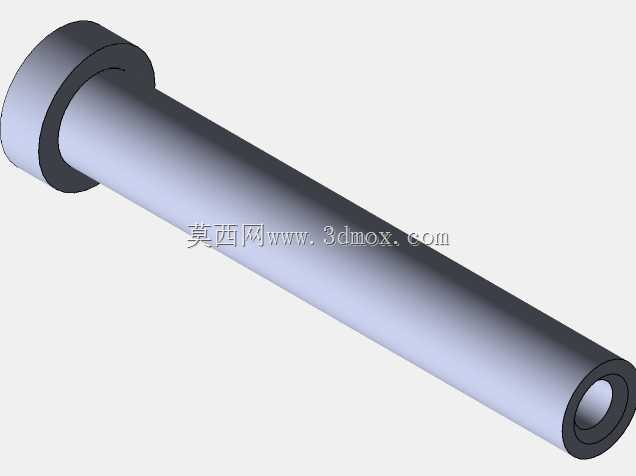

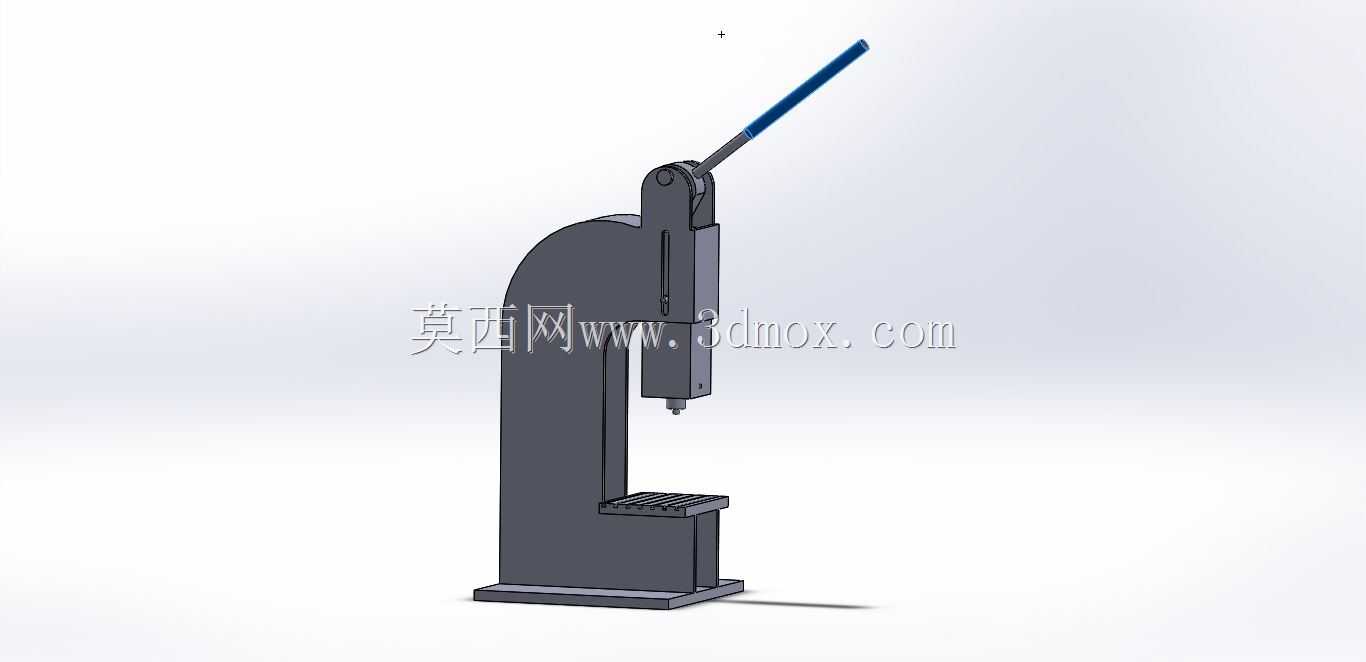

　　这款手动台式压力机采用C型开式机身结构，在小批量零件加工、工装夹具调试、维修车间压装作业场景中应用十分广泛，相比大型气动、液压压力机，它不需要外接动力源，依靠人力操作即可完成小吨位的压装、冲孔、铆接、压印工序，适合电子配件小铆钉压合、小型轴承与轴套的装配、薄金属片的简易冲裁、塑料件的压合整形这类对压力要求不高，但需要稳定施压行程的作业。从结构设计逻辑来看，机身采用整体式铸铁质感的立式C型布局，喉口深度预留了足够的操作空间，工作台面设置了带防滑槽的承压平台，可根据不同作业需求更换适配的工装压头，压头与机身导轨之间采用滑动配合结构，保证压头下行过程中的直线度，避免压装过程中出现偏载导致工件压歪、压头卡滞的问题。操作手柄采用加长杠杆设计，

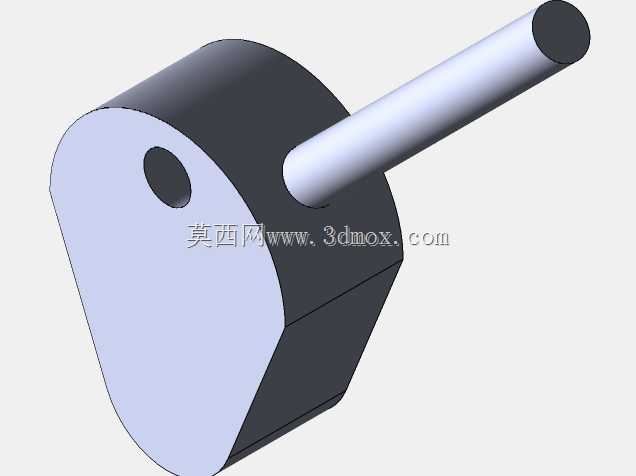

　　结合肘节增力机构，能将人手施加的操作力放大数倍，在手柄下压到行程末端时，肘节机构到达死点位置，可提供稳定的保压力，不会因为人手卸力出现压头回弹的情况，这一结构特性在需要恒定压装力的轴承压装、销钉压入工序中优势明显，能有效保证压装到位的一致性。安装边界方面，设备底座预留了螺栓安装孔，可直接固定在标准钳工工作台面上，不需要额外制作大型安装基础，整体占地面积不足0.1平方米，适合空间有限的维修工位、教学实训车间、小批量打样的研发工作室使用。机身的立柱部分做了加厚处理，在承受最大压装力时，机身的开口变形量控制在合理范围内，避免长期使用后机身出现张口变形导致压装精度下降。压头的行程设计兼顾了通用性，

　　既可以满足高度在150mm以内的工件压装需求，也可以通过调整压头的伸出长度适配不同高度的工装，操作手柄的握持部分做了防滑包覆设计，长时间操作也不容易出现打滑脱手的情况。在实际使用场景中，这类手动压力机常被布置在装配流水线的旁侧工位，用来完成流水线无法覆盖的小零件补压工序，也会出现在职业院校的金工实训教室，供学员学习压力加工的基础原理、练习简易工装的安装调试，部分五金维修店铺也会配备这类设备，用来完成小型零件的校正、铆接作业。设计过程中重点考虑了操作的安全性，压头的下行行程设置了硬限位，避免操作不当导致压头超出行程损坏设备，C型机身的开口边缘做了倒角处理，避免操作过程中剐蹭操作人员的手臂，工作台面的防滑槽可以防止压装过程中工件移位，

　　不需要额外加装复杂的安全防护结构，依靠结构本身的设计就可以满足常规手动作业的安全要求。从受力路径来看，人手施加在手柄上的力通过转轴传递给肘节连杆，连杆将力放大后垂直传递给压头，压头沿导轨垂直向下作用在工件上，反作用力通过机身C型结构传递回底座，整个受力路径形成闭环，没有多余的传力零件，结构简单可靠，日常维护只需要定期给导轨滑动面、连杆转轴处加注润滑脂即可，不需要复杂的液压、气动元件维护，故障率极低，适合对设备可靠性要求高、维护条件有限的场景使用。
