10mm规格驻极体麦克风结构设计

　　在消费电子、工业声纹采集、车载语音交互、安防拾音设备的结构开发环节中，驻极体拾音元件是整套音频采集链路的核心前端部件，本次呈现的10mm直径圆柱型驻极体麦克风结构，完全贴合行业通用的安装尺寸规范，可直接适配多数常规拾音点位的装配需求。从实际工程应用场景来看，这类10mm直径的驻极体元件，常被用在桌面会议麦克风、教室扩声拾音模块、工业设备语音报警采集端、家用智能音箱的远场拾音阵列中，相比更小尺寸的驻极体单元，10mm规格的振膜面积更大，低频拾音的灵敏度冗余更充足，在环境噪声相对复杂的工业场景下，能更稳定地捕捉有效声信号，不会因为安装公差导致拾音角度偏移。从设计思路上，整个结构采用极简的圆柱回转体构型，没有多余的异形凸起或卡扣结构，

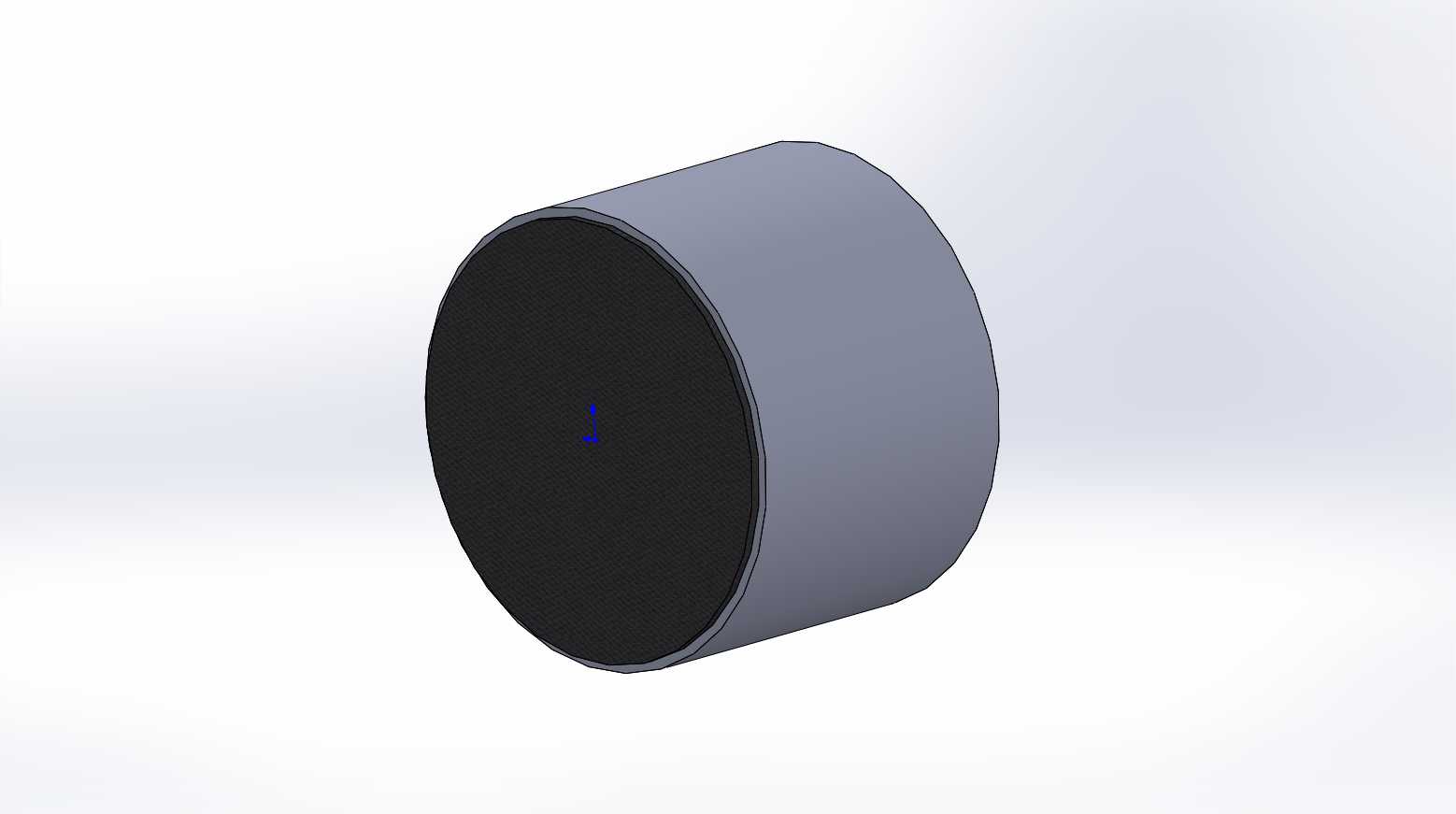

　　核心是为了匹配行业通用的圆形安装孔位——多数设备的拾音孔位都会预留直径10mm、深度适配元件厚度的沉孔，圆柱外形可以直接推入装配，配合外圈的泡棉密封胶圈就能完成固定，不需要额外设计复杂的固定支架，能大幅降低整机结构的设计复杂度，也能减少生产环节的装配工序。外形尺寸上，元件严格控制10mm的外径公差，圆柱端面为平整的拾音面，安装时拾音面与设备外壳的拾音网孔对齐即可，安装边界需要注意，元件侧面需要预留0.1-0.2mm的装配间隙，避免硬挤压导致内部驻极体腔体变形，影响声电转换的一致性；拾音面正前方不能有遮挡结构，外壳网孔的开孔率需要保证在70%以上，避免声波在结构腔体内形成驻波干扰拾音效果。从功能特性来看，

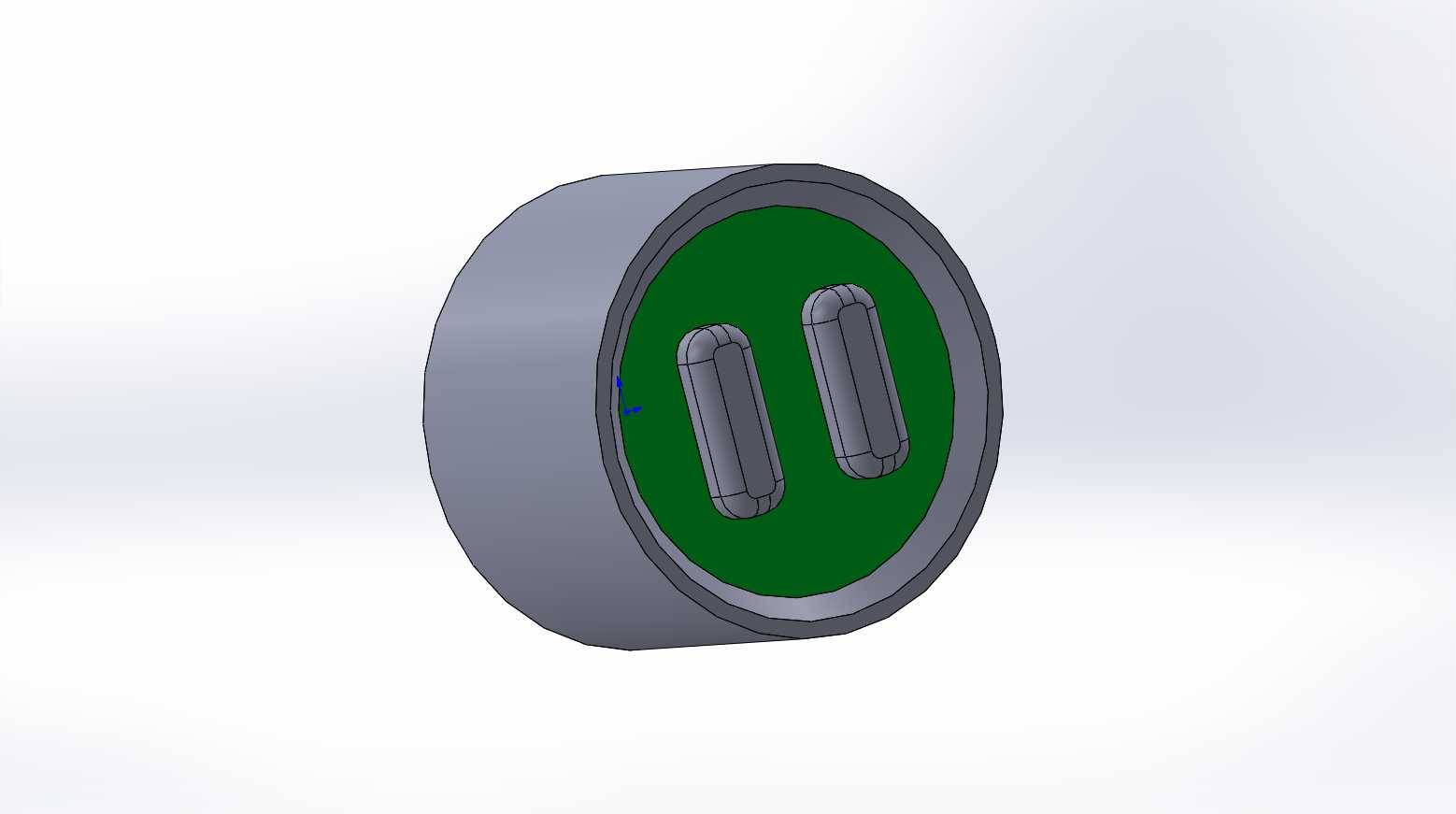

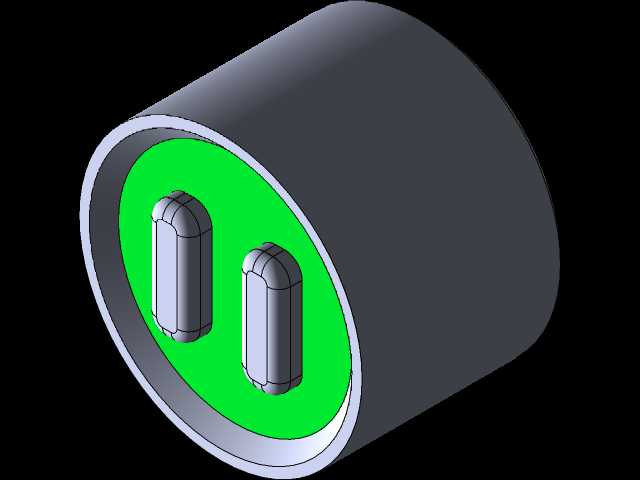

　　该结构完整还原了驻极体麦克风的外部装配特征，金属外壳作为电磁屏蔽层，能隔绝设备内部电路板的电磁干扰，避免拾音信号中夹杂电流噪声；平整的后端出线区域，可以直接对接PCB板上的焊盘，不需要额外转接排线，适合波峰焊或者手工焊接的生产工艺。在做整机结构堆叠的时候，这类元件的安装位置需要远离扬声器、振动马达这类会产生结构振动的部件，避免振动通过壳体传递到驻极体单元上产生摩擦噪声，设计时可以在元件外圈增加一层薄的硅胶减震圈，进一步阻断结构传声路径。很多刚接触音频结构设计的工程师，容易忽略驻极体元件的安装深度问题，这个10mm规格的元件，拾音面到设备外壳外表面的距离最好控制在1mm以内，如果距离过远，声波在拾音通道内会产生高频衰减，

　　导致拾音的清晰度下降，这个结构的端面平整特征，就是为了方便工程师在堆叠时快速对齐安装深度，不需要额外做定位台阶。另外，圆柱外形的结构在做密封设计时也更有优势，圆形的密封胶圈可以完全贴合元件外圈和安装孔内壁，避免外部的灰尘、水汽从装配缝隙进入设备内部，在户外使用的安防拾音设备上，这种密封结构的防护等级可以轻松达到IP65级别，不需要额外做复杂的防水结构。在三维建模过程中，整个回转体结构采用旋转特征生成，保证了圆柱面的圆度公差，端面的倒角处理也还原了真实元件的装配导向特征，推入安装孔时不会刮伤孔壁的涂层或者密封胶圈，适合在做整机结构验证时直接调用，不需要重新绘制基础外形，能节省结构设计阶段的重复建模时间，也能保证装配干涉检查的准确性，避免因为模型尺寸偏差导致实际生产时出现装配卡滞的问题。
