MFRC522射频识别读卡模块结构设计

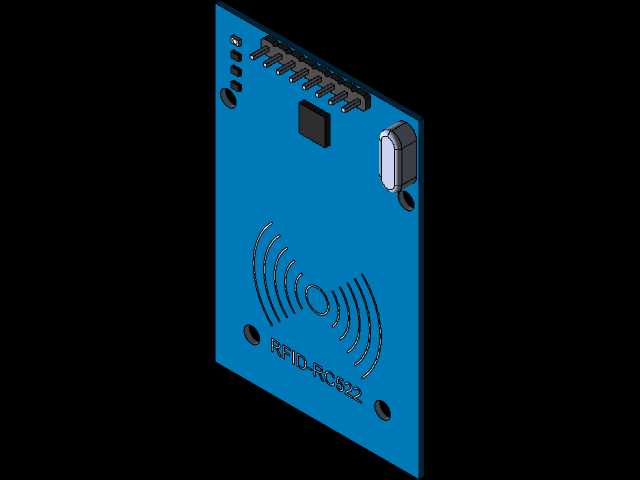

　　在非接触式射频识别的应用场景里，13.56MHz频段的读卡设备是近距离身份识别、小额数据交互场景的核心硬件载体，这类模块常被嵌入到门禁闸机、自助借还书终端、智能储物柜、产线物料追溯工位、校园一卡通读卡端等设备内部，作为射频信号收发的核心前端单元，承担和IC卡完成近场通信、信号解调、数据交互的实际功能。本次设计的MFRC522读卡模块，在结构层面优先考虑嵌入式安装的适配性，整体采用矩形PCB基板作为承载主体，基板厚度控制在常规工业电路板的1.6mm标准区间，长宽尺寸匹配市面通用MFRC522模块的安装孔位布局，四个边角位置预留的圆形安装通孔，孔径适配M2规格的固定螺丝，孔位中心距严格遵循通用安装规范，可直接固定在设备内部的塑料安装柱或者钣金支架上，不需要额外做孔位适配修改，能大幅降低集成阶段的结构改造成本。

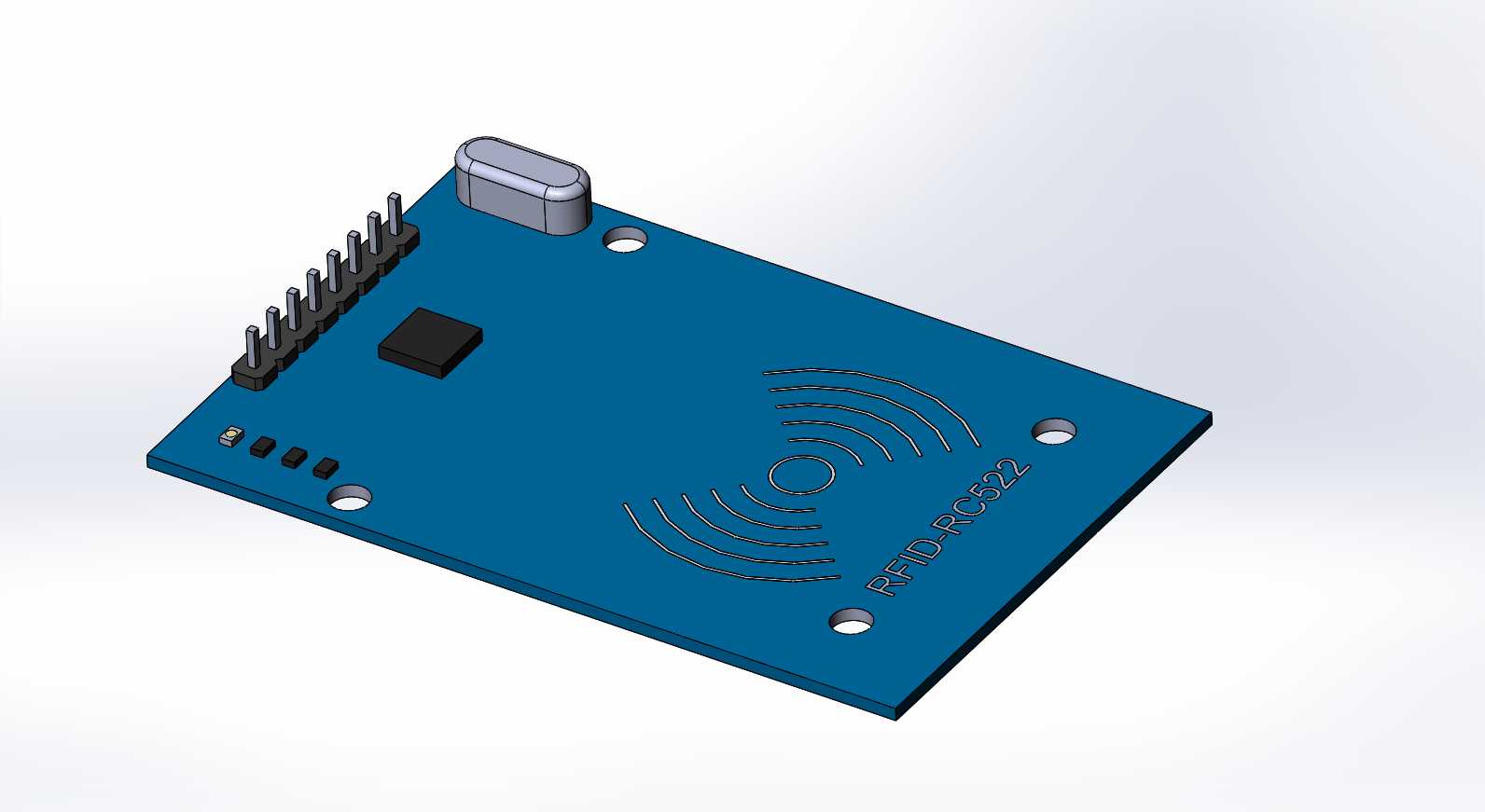

　　从功能布局的设计思路来看，模块上的元器件排布完全围绕射频信号的最优传输路径规划：板载的射频天线蚀刻区域占据基板近三分之二的面积，天线走线采用连续圆弧状的蚀刻线圈设计，线圈间距和线宽经过匹配调整，减少信号传输过程中的驻波损耗，保证13.56MHz频段的信号辐射范围稳定在0到5厘米的有效读卡区间，避免读卡距离过远带来的误触发问题，也防止信号过弱导致的读卡失败。天线区域旁侧布置的MFRC522核心芯片，采用贴片式封装，芯片位置尽可能靠近天线馈点，缩短高频信号的传输路径，减少走线带来的信号衰减；芯片周边的阻容元器件全部采用0805或者0603规格的贴片元件，排布紧凑且预留足够的焊接维修空间，不会出现元件过密导致的连焊风险，也不会因为排布过于松散浪费基板面积。

　　模块侧边布置的排针接口采用2.54mm标准间距的直插排针，排针引脚数量匹配SPI通信的全部信号引脚，包括电源、地、数据输入输出、片选、复位等功能引脚，排针伸出基板的高度控制在8mm左右，既可以直接插在面包板上做原型验证，也可以通过排线连接到主控板上，适配不同的接线需求。排针对侧的板端位置预留了金属屏蔽罩的焊接位，本次简化模型中呈现的矩形金属封装元件，就是对应晶振单元的位置，晶振位置远离天线辐射区域，避免高频信号对晶振起振造成干扰，保证时钟信号的稳定性。基板上预留的三个状态指示灯位置，分别对应电源、读卡、通信状态，指示灯采用贴片式LED，灯光朝向和基板平面垂直，当模块嵌入设备内部时，可通过导光柱将灯光引导到设备外壳表面，方便运维人员直观判断模块的工作状态。

　　在安装边界的考量上，模块整体的最高凸起元件是侧边的排针和晶振屏蔽罩，最高凸起高度不超过10mm，也就是说只要设备内部预留12mm以上的垂直安装空间，就可以顺利完成模块的装配，不会出现和周边结构件干涉的问题。模块的边缘做了圆角处理，避免尖锐的板边划伤安装人员或者划破内部连接线材；安装孔位周边做了露铜处理，安装时通过金属螺丝可以将基板的接地层和设备外壳连通，起到良好的电磁屏蔽效果，减少外界电磁干扰对读卡灵敏度的影响。

　　实际应用中，这类模块不需要额外做复杂的结构防护，只需要在天线对应的外壳区域，避免使用金属材质覆盖，因为金属会屏蔽射频信号，导致读卡失效，所以外壳对应位置通常采用ABS、PC等非金属塑料材质，厚度不超过3mm即可保证读卡性能稳定。设计过程中没有额外增加多余的结构件，整体结构尽可能简化，在保证所有元器件安装空间、信号传输性能、安装固定强度的前提下，把基板尺寸控制到最小，适配更多狭小空间的嵌入式安装需求，不管是学生做电子设计原型，还是工业设备做批量集成，都能直接套用该结构尺寸，不需要重新做画板和结构适配。模块上的所有元器件高度都经过统一管控，没有超高元件，在批量生产的波峰焊工序中，可以顺利过炉，不会出现元件碰撞导轨的问题，生产适配性良好。
