电动自行车带日光LED透镜前照灯结构

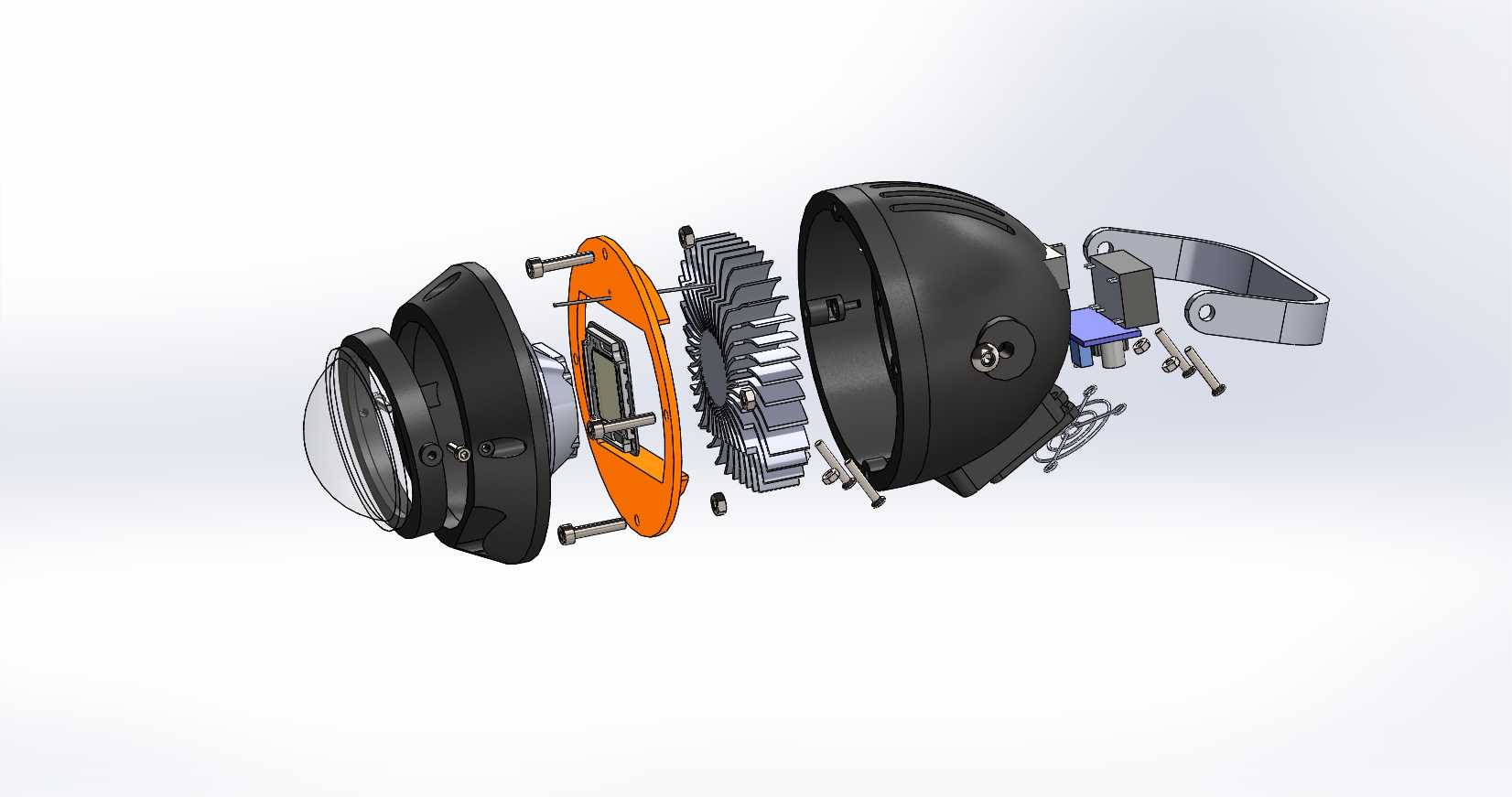

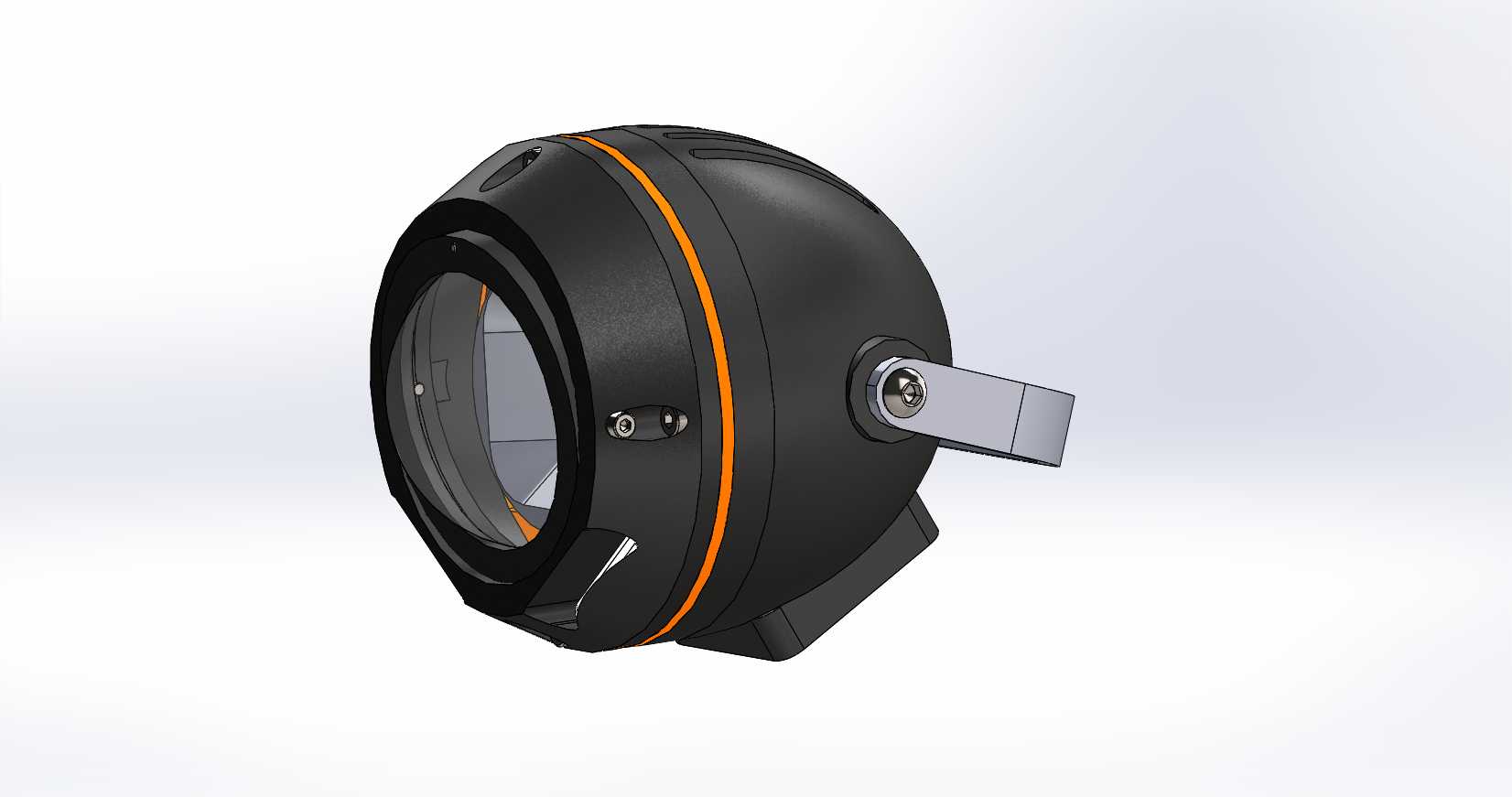

　　这款透镜式主灯的设计初衷，是为高性能电动自行车提供兼顾远光照明与日间行车提示的一体化照明方案，适配大扭矩改装类电动两轮车的户外骑行场景，尤其是非铺装路面的夜间通行需求。从结构设计逻辑来看，整体采用球形壳体作为主体承载结构，壳体选用ABS材质注塑成型，黑色主体搭配橙色装饰环，既满足户外使用的耐冲击、耐候性要求，也能和改装车型的运动化外观形成视觉呼应。内部集成伺服电机作为透镜角度调节的动力源，可根据骑行速度、负载变化自动调整光轴俯仰角度，避免近光状态下照射距离不足、远光状态下对向眩目的问题，这一结构区别于传统固定式车灯的照明逻辑，更贴合高速电自的实际使用需求。

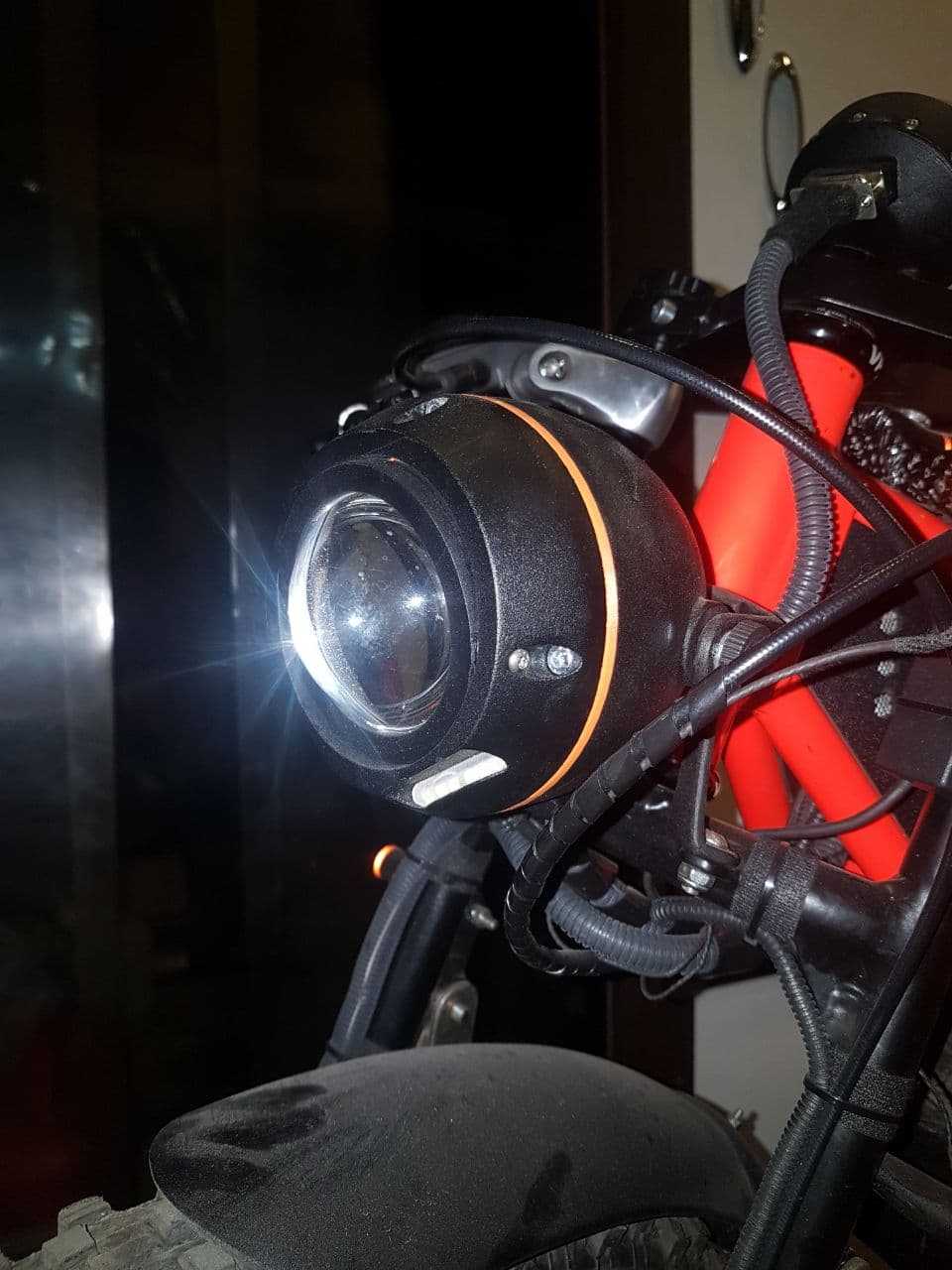

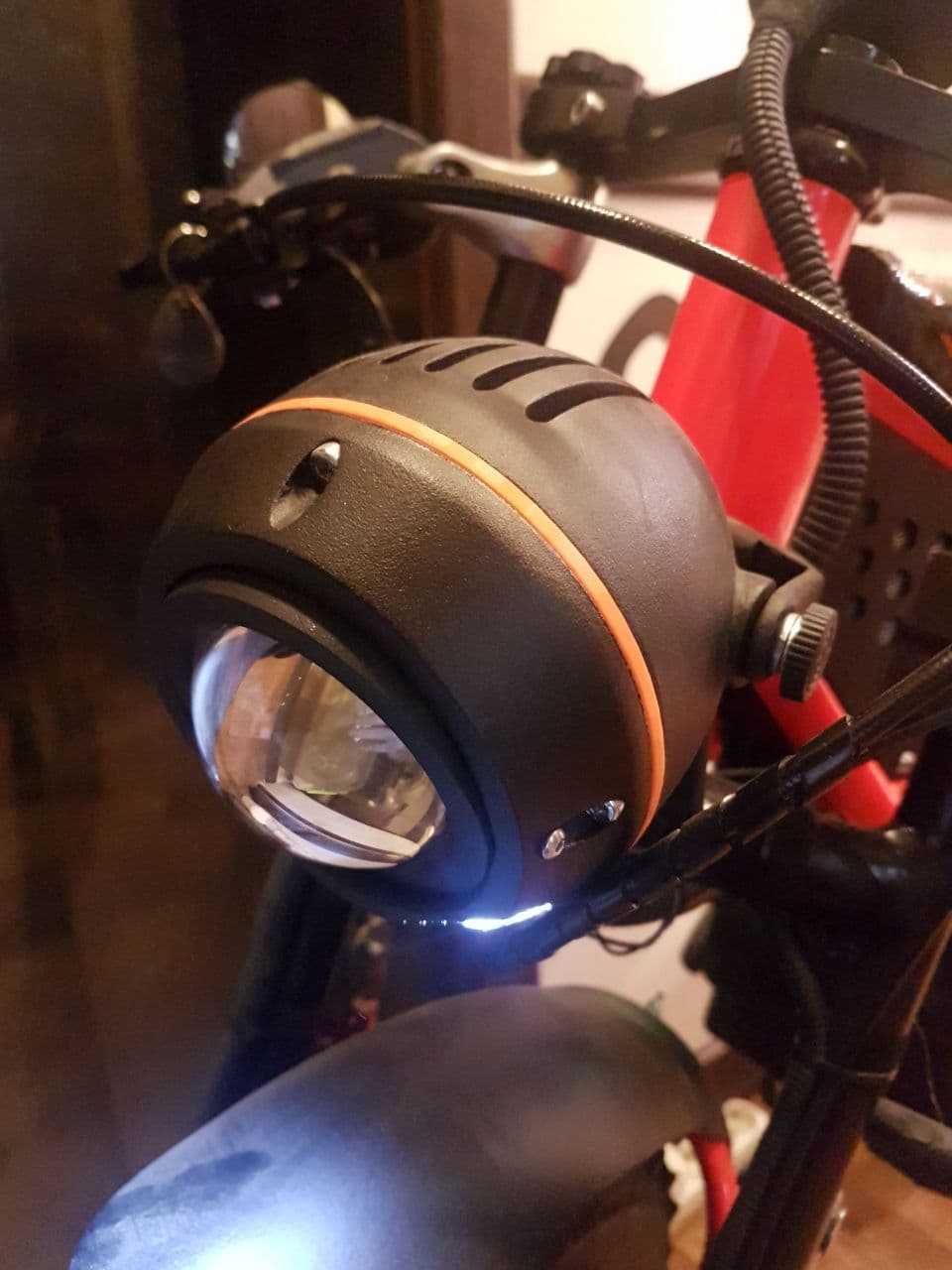

　　安装结构上，灯体单侧伸出金属安装支耳，支耳上预留标准安装孔位，可适配多数电动自行车前叉上方的原厂安装位，支耳与灯体连接处采用转轴式锁紧结构，安装时可手动调整初始照射角度后锁紧固定，安装边界控制在常规车把与前轮之间的空余空间内，不会干涉前挡泥板、车篮等附属配件的安装，整体外轮廓直径控制在120mm以内，突出车把安装面的距离不超过80mm，避免转向过程中与车把部件发生运动干涉。

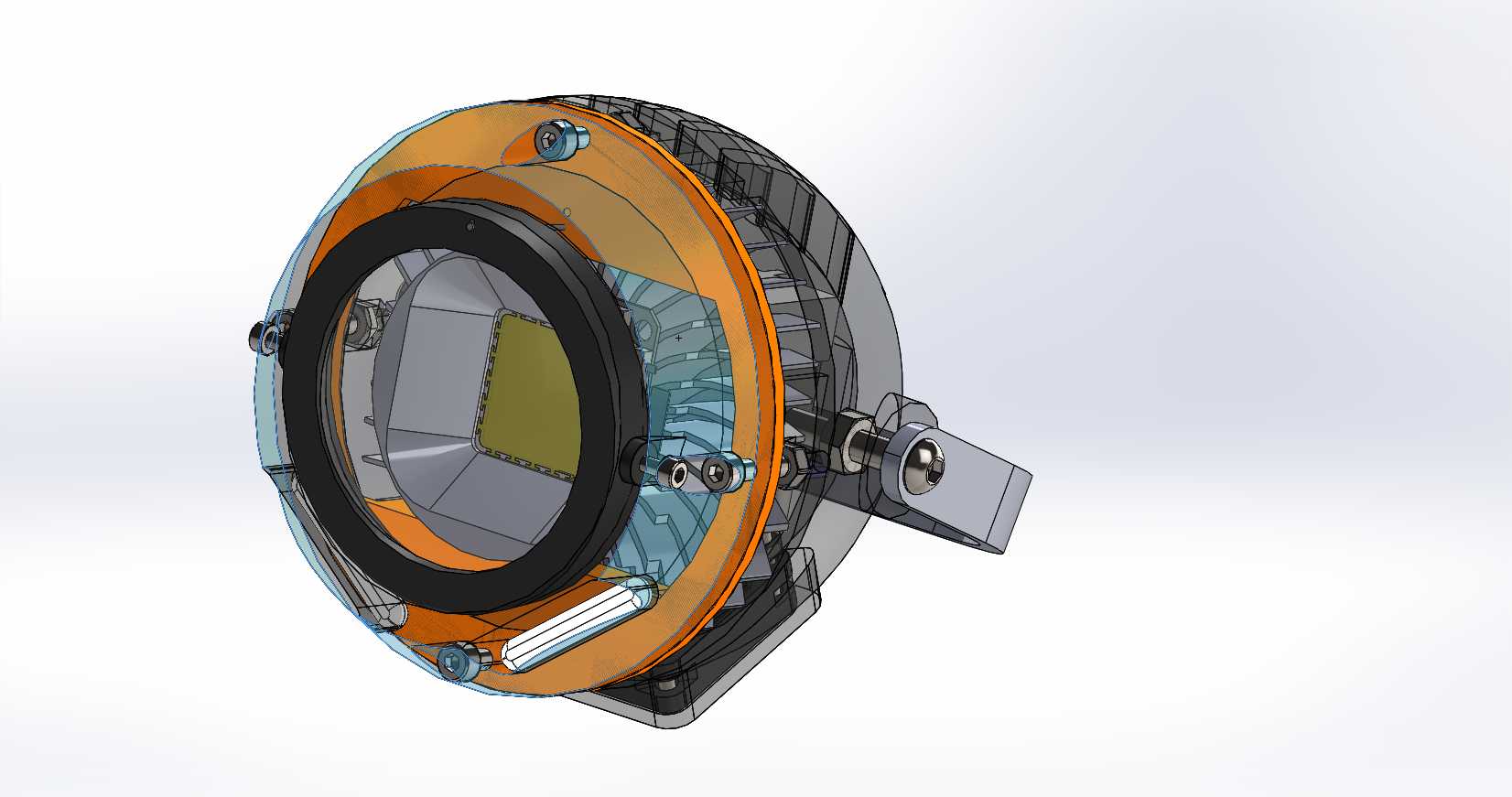

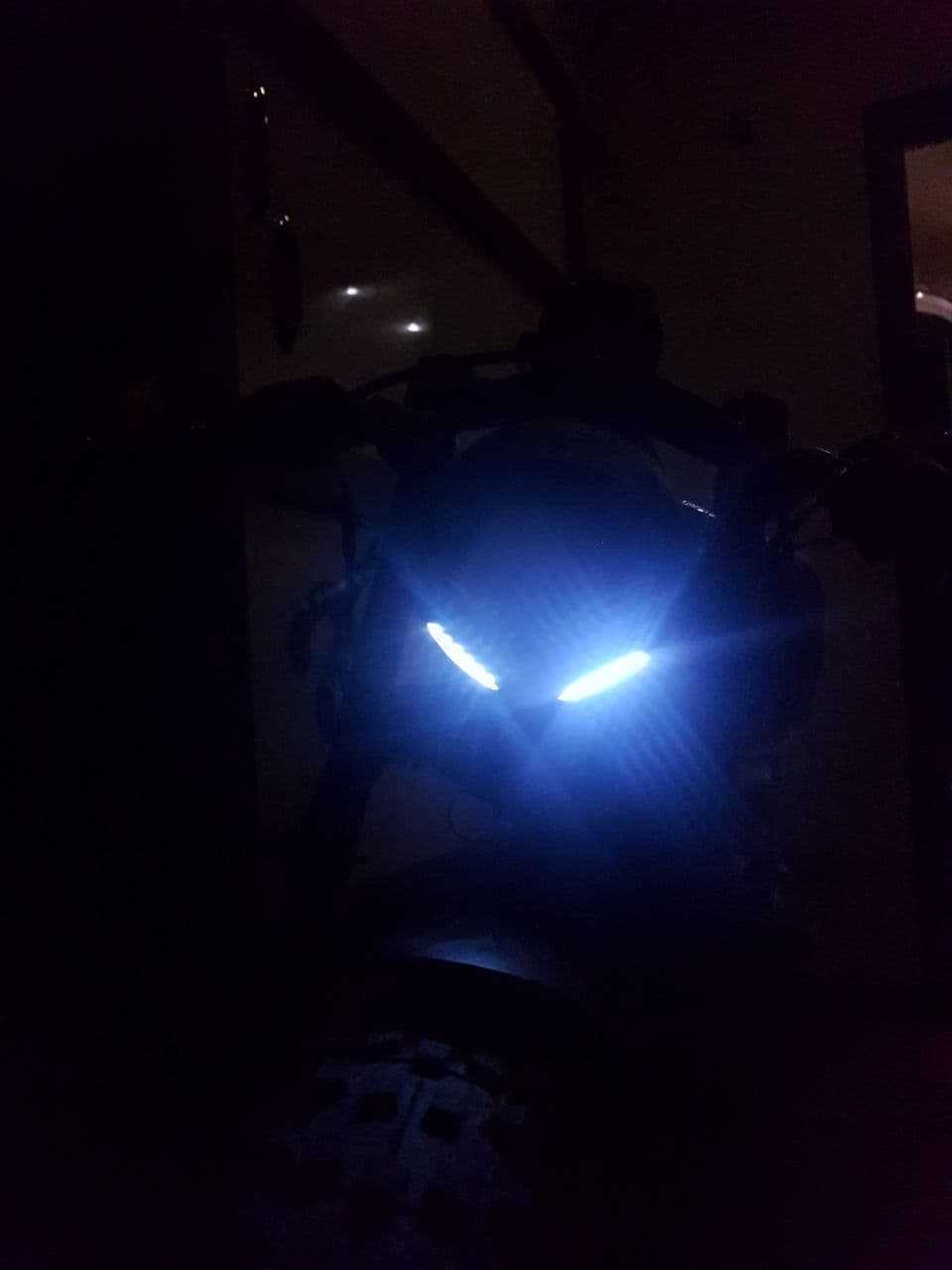

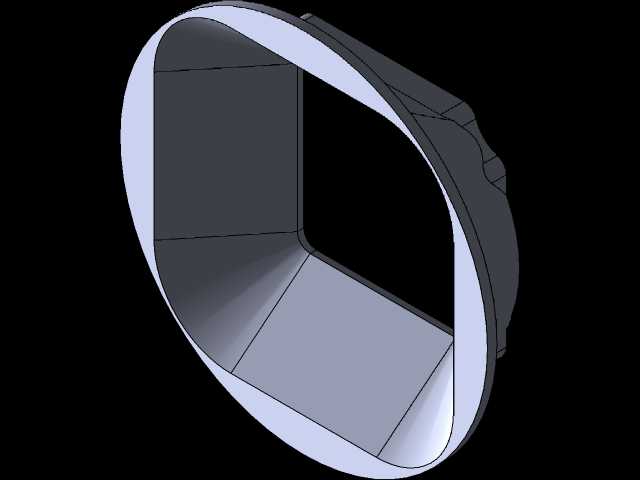

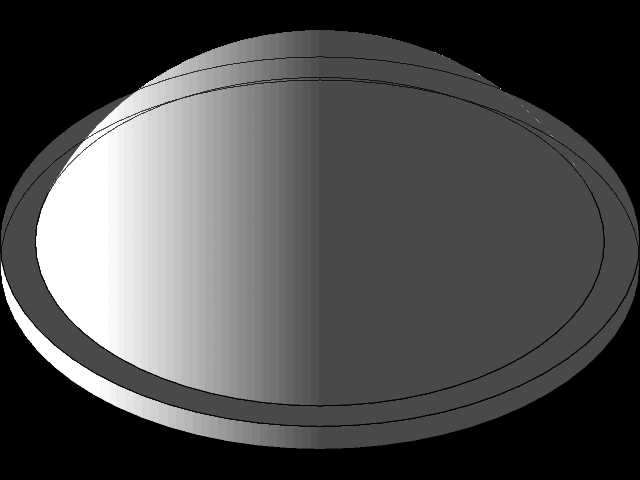

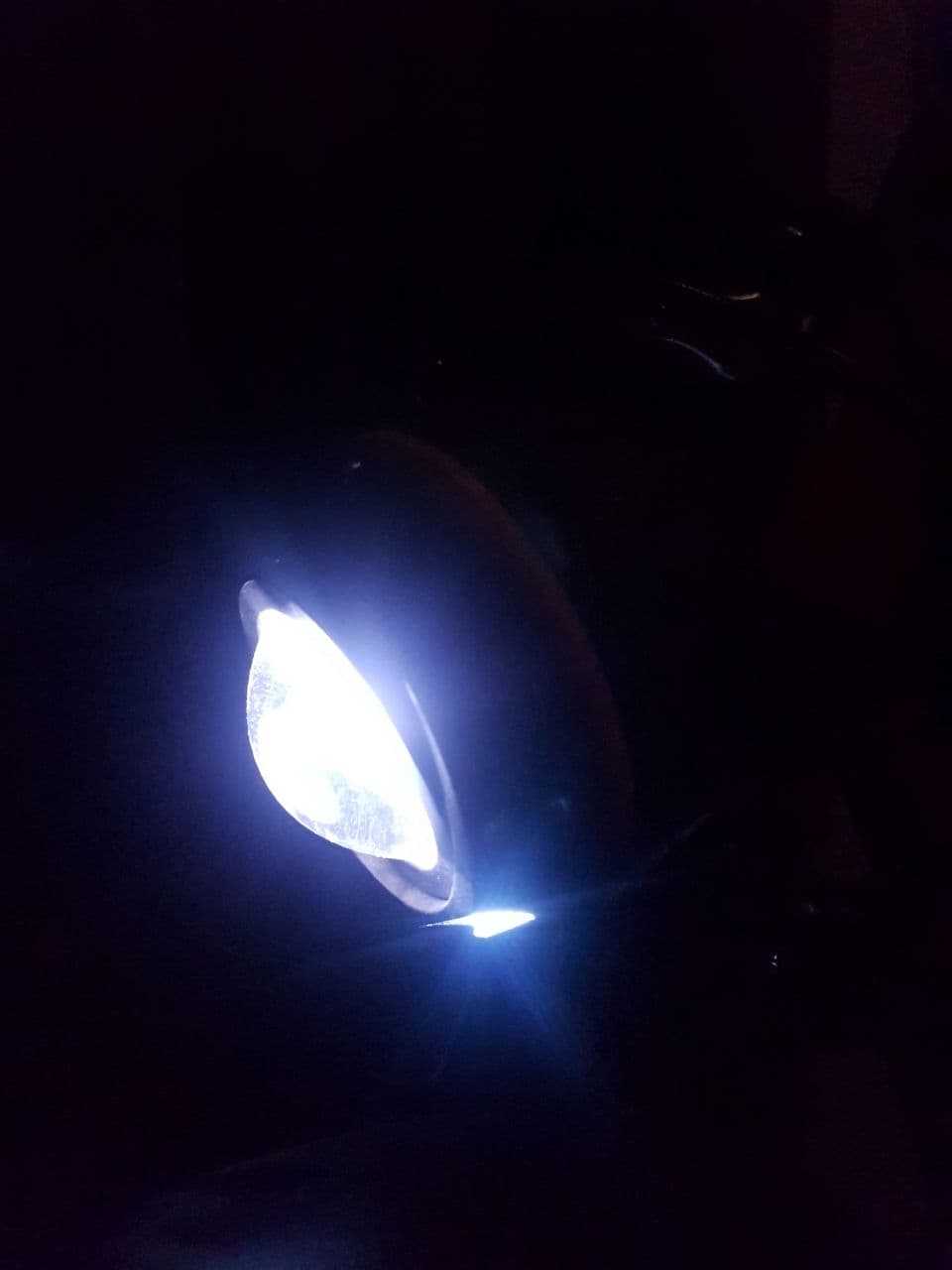

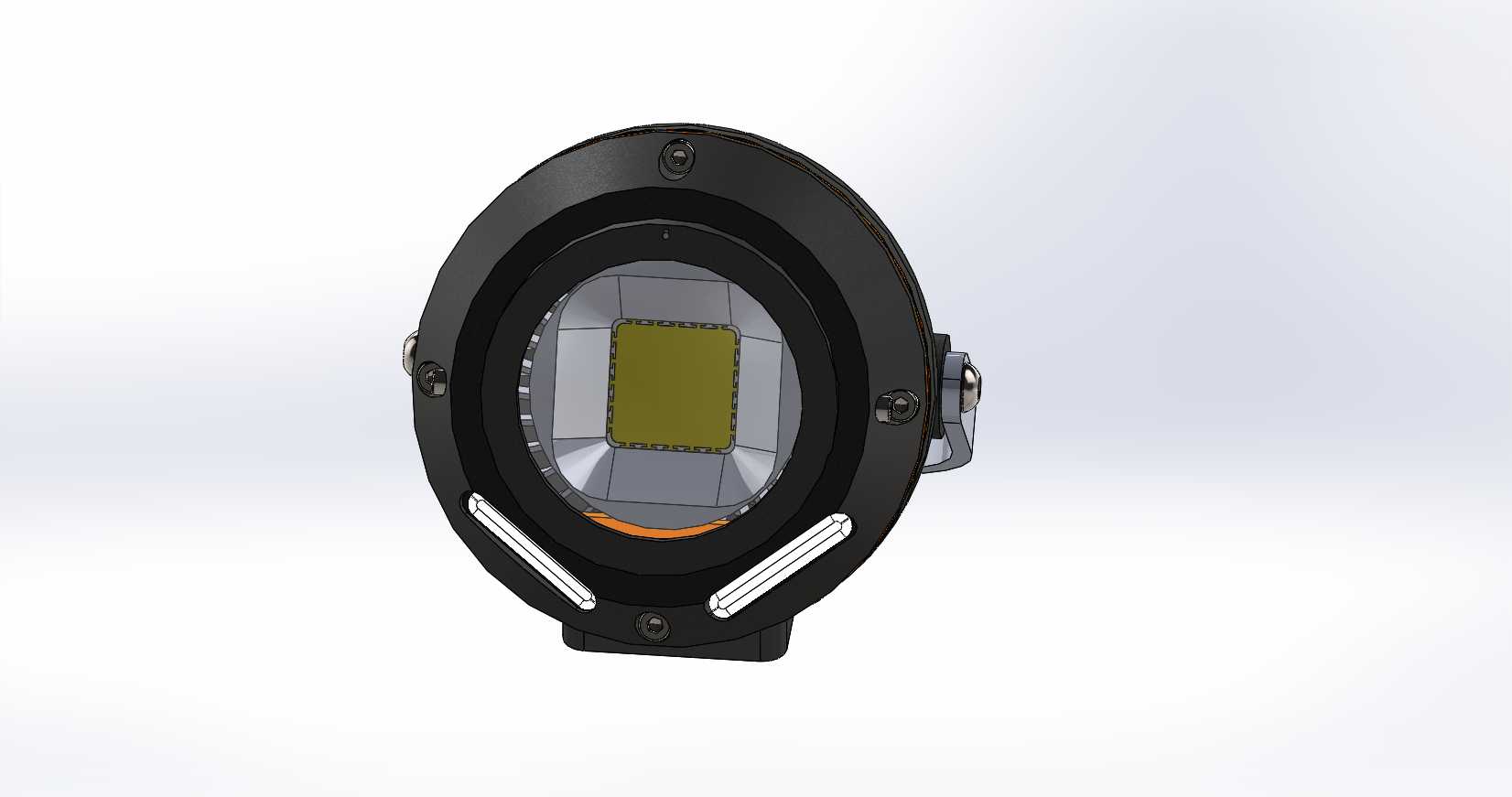

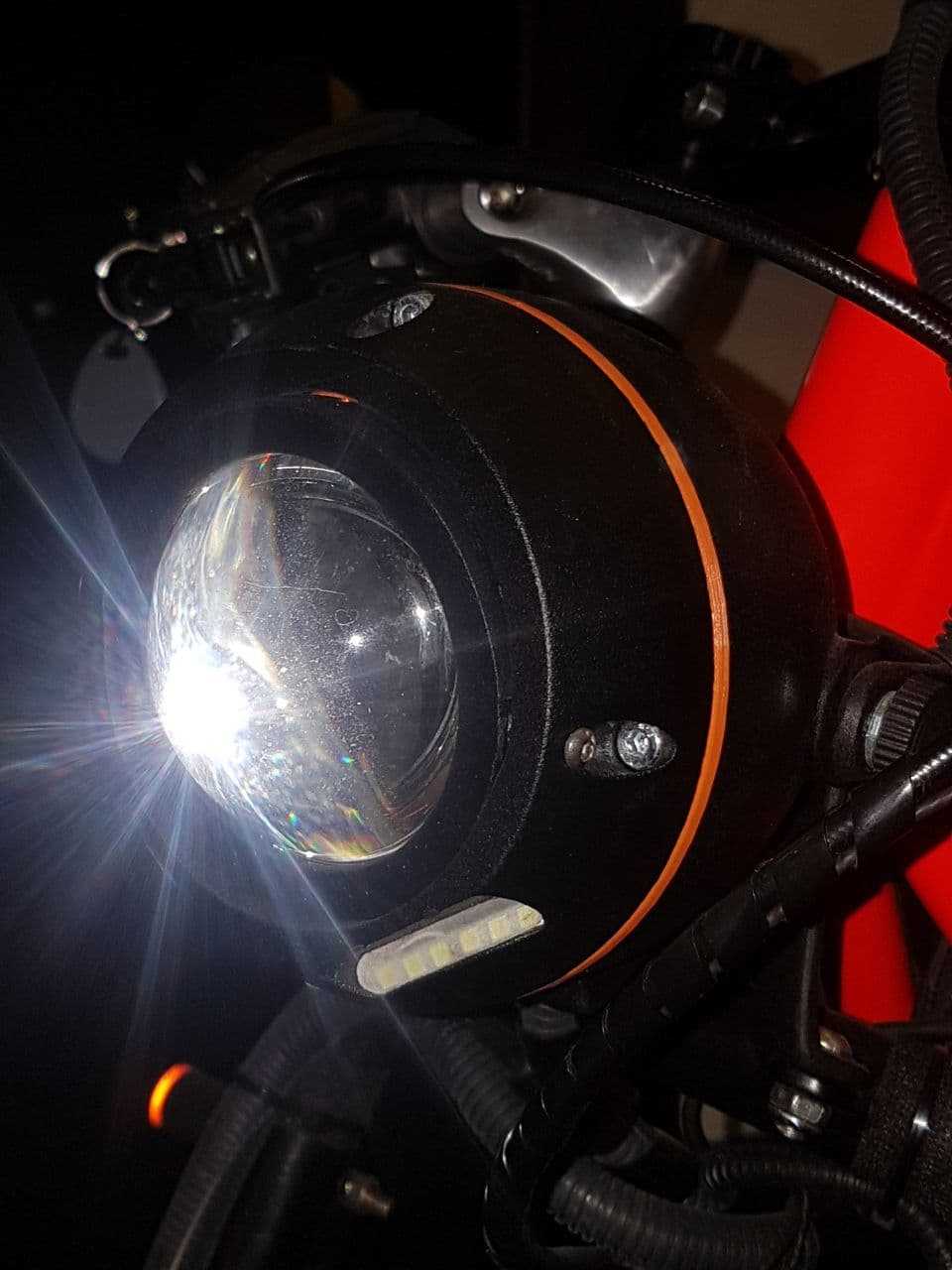

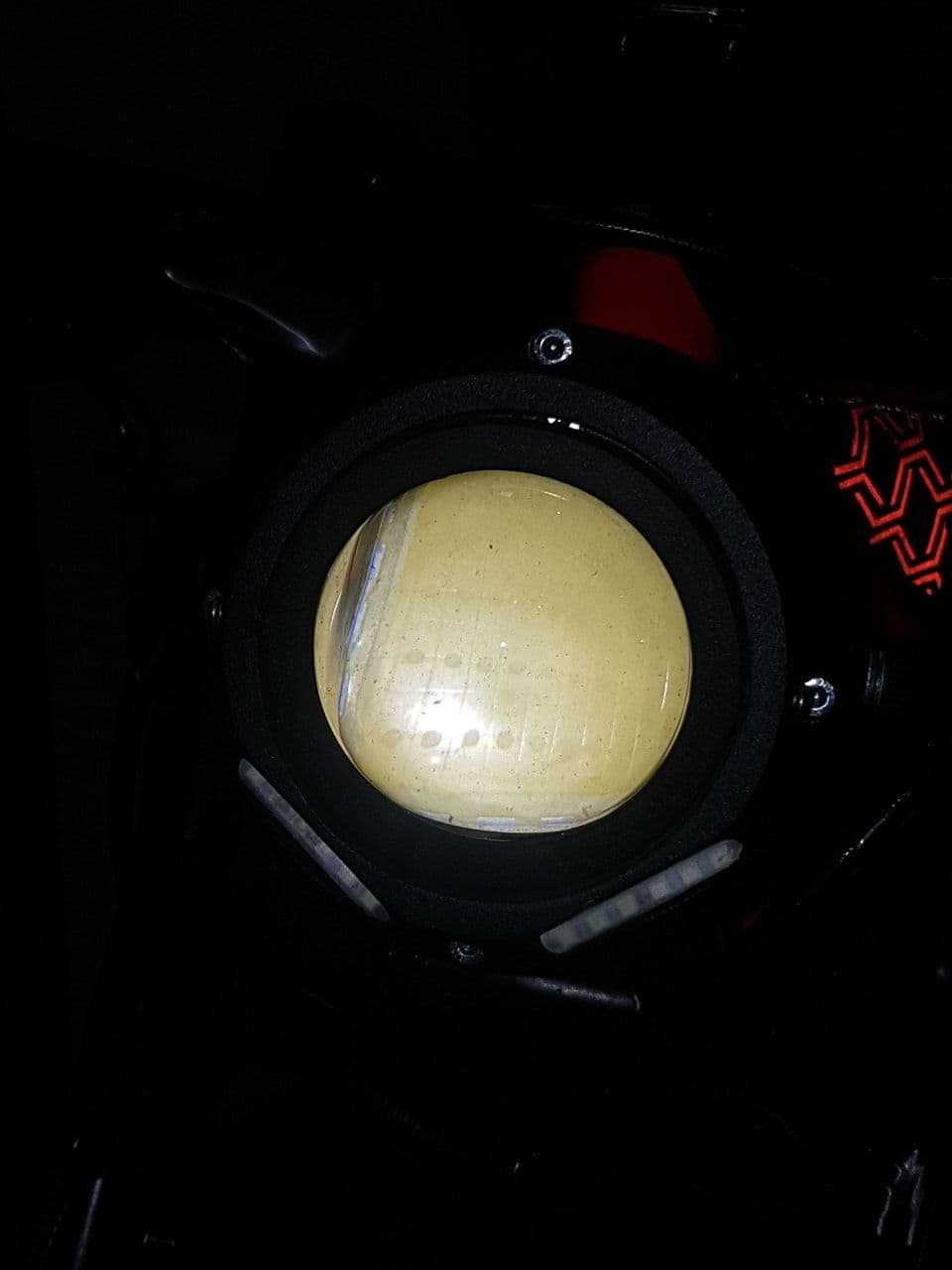

　　灯头部分采用内凹式透镜安装结构，透镜边缘做密封胶圈压合设计，满足户外骑行的防水防尘要求，透镜后方集成LED日光灯带与远光主灯珠组，日间行车时低功率点亮灯带，形成环形可视标识，提升日间骑行的道路辨识度，夜间开启远光时，主灯珠通过透镜聚光，可实现50W功率下的集中远光输出，照射距离满足40km/h以上时速的制动距离需求。壳体下方预留走线槽位，供电线路可沿前叉走线隐藏接入车辆供电系统，不会出现线路外露剐蹭的问题。壳体侧面预留小型调节螺丝孔位，可在后期维护时手动微调伺服电机的初始零位，无需拆解整个灯体即可完成校准。

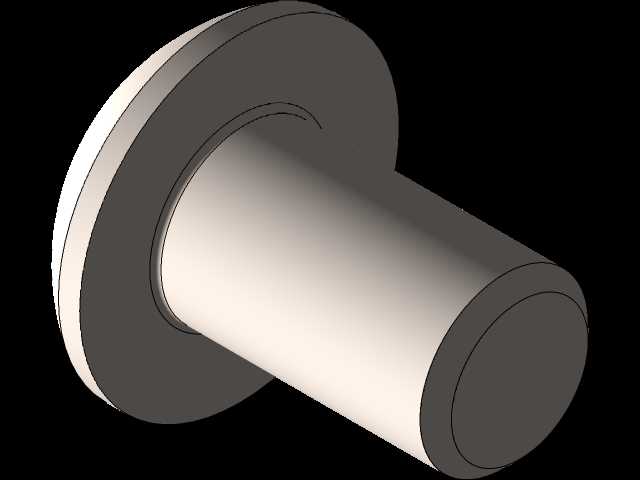

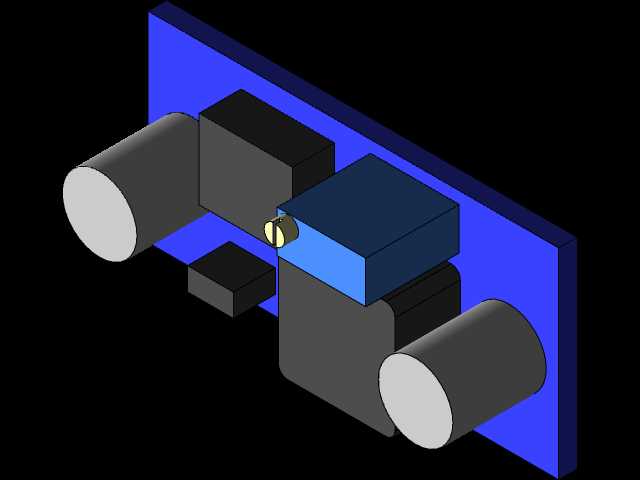

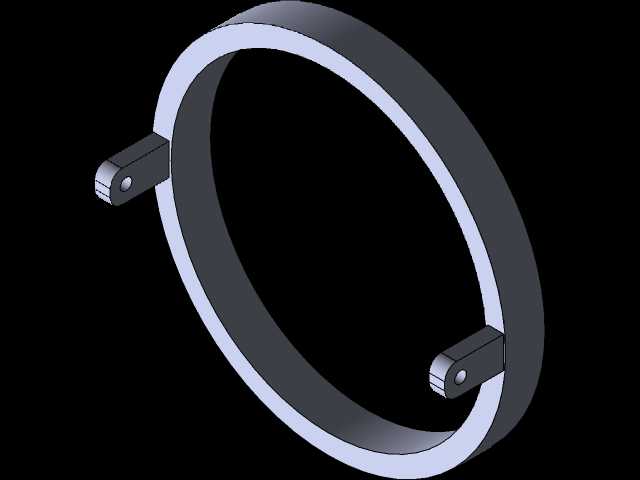

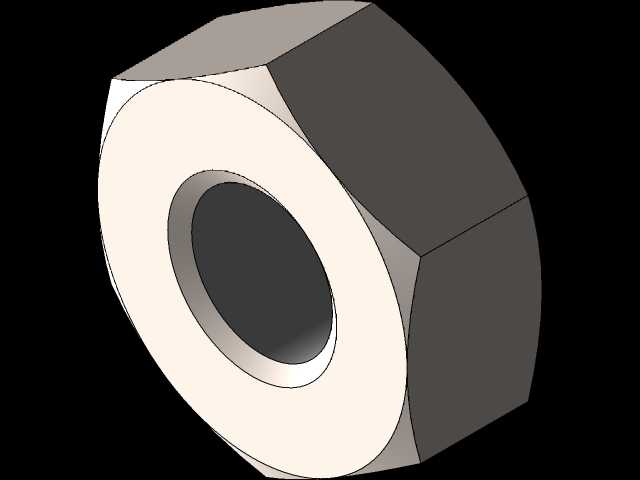

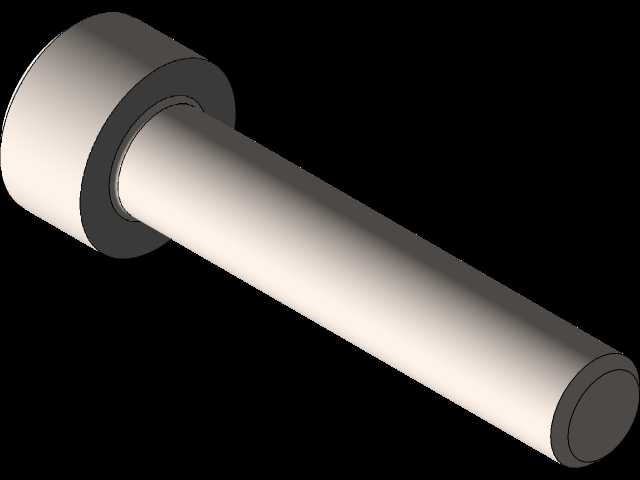

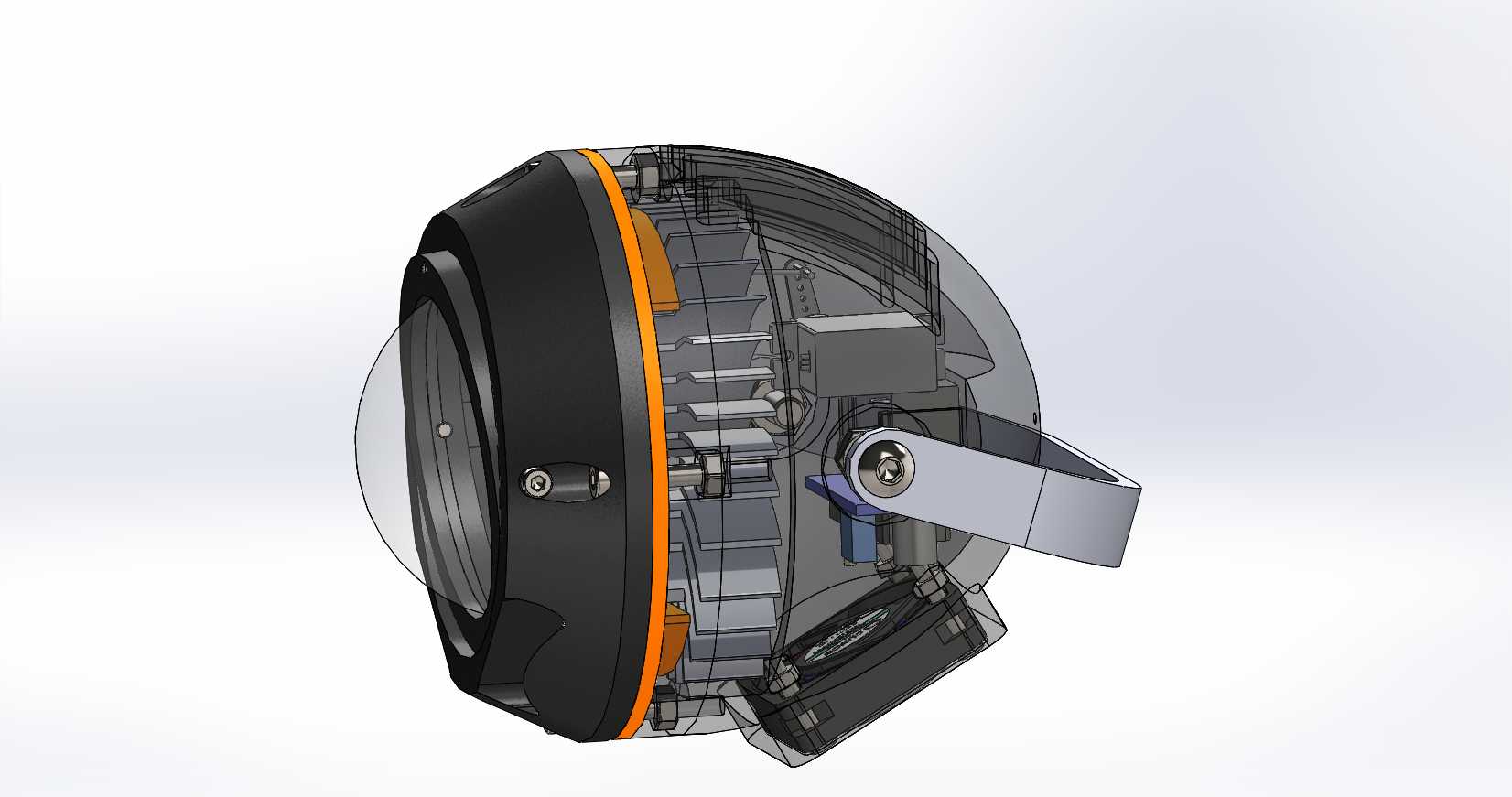

　　从实际使用场景出发，这款灯的结构设计充分考虑了电动自行车骑行过程中的振动工况，内部灯板、伺服电机均采用减震胶垫固定在壳体内腔，避免长期颠簸路面行驶导致的部件松动、光轴偏移问题，壳体拼接处采用超声波焊接加密封胶的双重密封工艺，可应对雨天骑行、高压水枪冲洗的防水需求。橙色装饰环采用嵌装式结构固定在壳体中部凹槽内，无需额外胶粘固定，后期如果出现外观磨损可单独更换装饰环，降低维护成本。安装支耳采用金属冲压成型后做镀锌防锈处理，连接螺栓采用标准不锈钢内六角螺丝，适配常规维修工具的拆装需求，用户无需特殊工具即可完成车灯的安装与角度调整。
