极简概念自行车结构造型设计方案

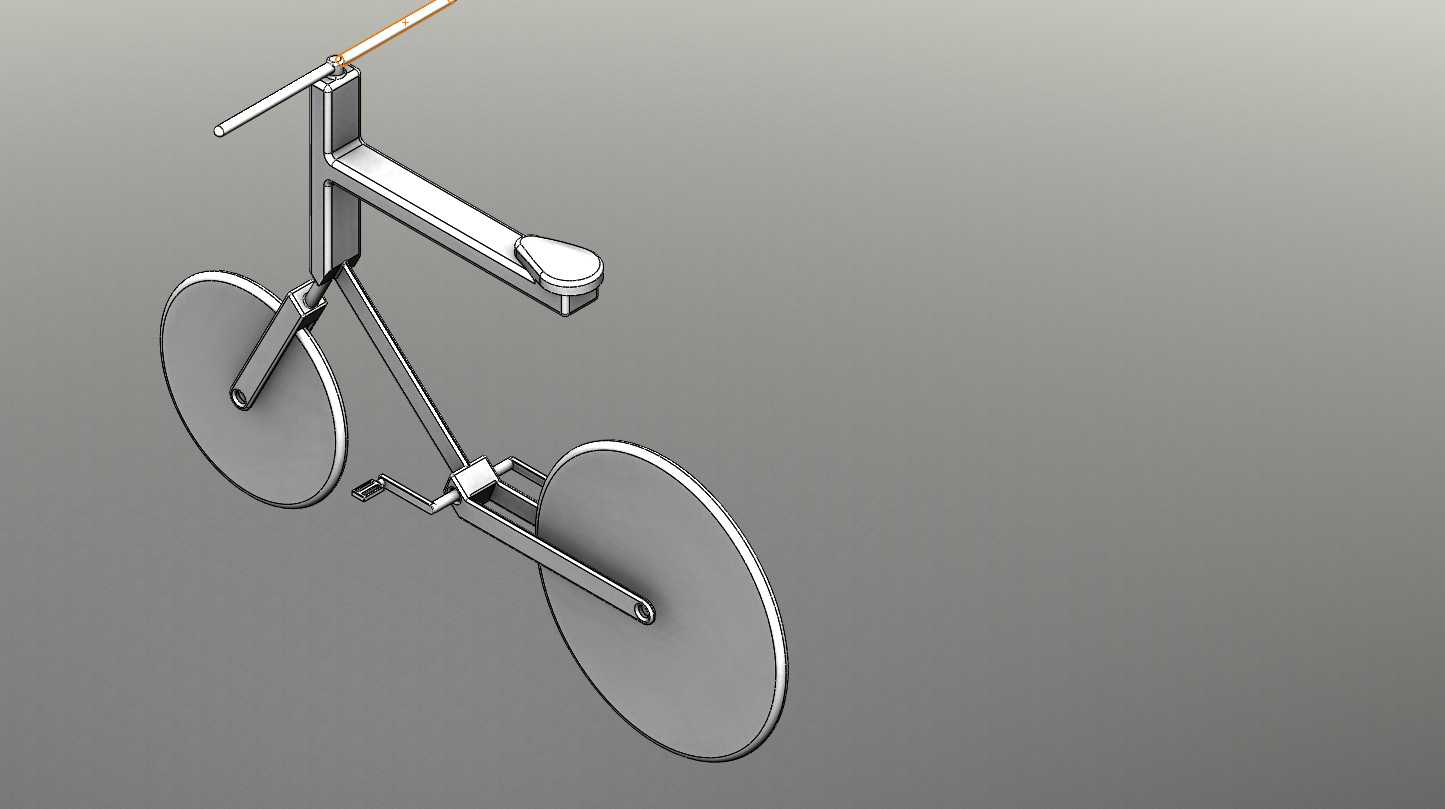

这款概念化两轮代步结构，核心定位是面向城市短途出行场景的轻量化代步载体，区别于传统通勤自行车的冗余结构设计，整体采用一体化成型的主车架承载思路，把传统自行车分散的上管、下管、座管结构整合为单根连续弯折的金属主承载梁，从结构根源上减少了焊接拼接节点，既降低了生产环节的装配工序量，也减少了长期使用过程中焊缝疲劳开裂的风险。从实际使用场景来看，这类极简结构的代步载体更适合平坦铺装路面的短距离通勤，比如园区内通勤、社区周边短途出行、商圈休闲代步等场景，不需要应对复杂越野路况，因此在结构强度冗余设计上做了针对性优化，没有额外加装变速结构、减震结构、挡泥板、货架等非必要附属部件，最大化压缩整体重量。

在功能特性层面，这款结构保留了自行车最核心的行驶与操控功能单元：前端的转向竖管直接连接前轮叉臂，转向操控的力传递路径更短，转向响应比传统多连杆转向结构更直接，没有多余的传动间隙；车把部分采用极简直杆设计，没有加装副把、变速指拨、刹车手柄等额外组件，仅保留最基础的转向握持功能；座垫直接集成在主车架的弯折延伸段上，不需要额外的座管锁紧结构，座垫的高度在设计阶段就按照人体工学的通用舒适骑行姿态做了固定，省去了用户反复调整座高的步骤，也避免了座管滑动锁紧失效的隐患；脚踏驱动结构直接布置在主车架下部的转轴位置，曲柄长度按照通用骑行的发力角度做了适配，驱动轮直接连接后轮轴，没有多级飞轮、链条张紧结构，传动路径极短，传动过程中的机械损耗被降到最低。

从设计思路的角度出发，这款结构的核心逻辑是做功能减法，把传统自行车上所有非核心的功能部件全部剔除，只保留“两轮支撑、转向控制、人力驱动、坐姿承载”四个最核心的功能模块，所有结构件都同时承担承载与外观造型的双重作用，没有单独为了装饰设置的外覆盖件。主车架的截面采用等宽矩形金属型材，弯折工艺采用一次冷弯成型，不需要复杂的冲压、焊接工序，生产环节的工艺门槛更低，批量生产的一致性更容易控制。前后轮都采用实心盘式轮组设计，区别于传统的辐条轮结构，轮盘本身既是行走承载部件，也兼具侧面造型的视觉完整性，轮盘的转动轴直接与车架的前后叉臂端孔配合，不需要额外的辐条编圈、轮组校正工序，装配流程更简洁。

在外形尺寸与安装边界方面，这款结构的整体轮距比传统26寸通勤自行车缩短约15%，整体长度控制在1.2米以内，车身最大宽度与车把宽度保持一致，控制在0.45米以内，整体占用的停放空间比传统自行车小30%左右，更适合狭小的城市停放区域，比如电梯间、公寓玄关、办公区角落等位置。各部件的安装边界做了完全的整合设计：前轮的转向角度限位直接集成在前叉与主车架的配合端面，不需要额外加装限位块；脚踏的转动行程与主车架下部的空间做了完全避让，骑行过程中脚踏不会与车架、前轮发生运动干涉；后轮的转动间隙与车架后叉的间隙控制在2毫米，既保证轮组转动顺畅，也不会出现过大的间隙导致晃动；车把的转动范围控制在左右各45度，既满足正常转向的角度需求，也避免转向角度过大导致前轮与主车架发生碰撞。

从结构受力的角度分析，主车架的弯折拐点位置做了圆弧过渡处理，避免应力集中，骑行过程中人体的重量通过座垫位置传递到主车架，受力沿着主车架的梁体分别传递到前后轮轴位置，力的传递路径连续顺畅，没有出现受力突变的截面。轮盘采用等厚度金属板材加工，自身的结构强度足够承载普通成年人体重，轮盘与轴的连接采用过盈配合，不需要额外的紧固件防松，长期使用也不会出现轮盘松动的问题。整体结构没有易损的易耗部件，不需要定期调整辐条张力、调整链条松紧、更换刹车皮等维护操作，日常使用的维护成本极低。
