索波特多臂式60x60通风孔结构件

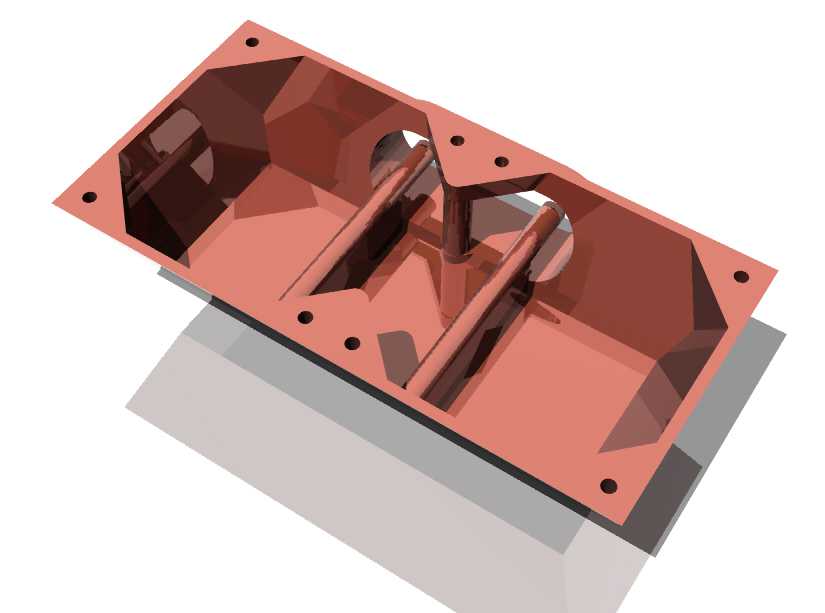

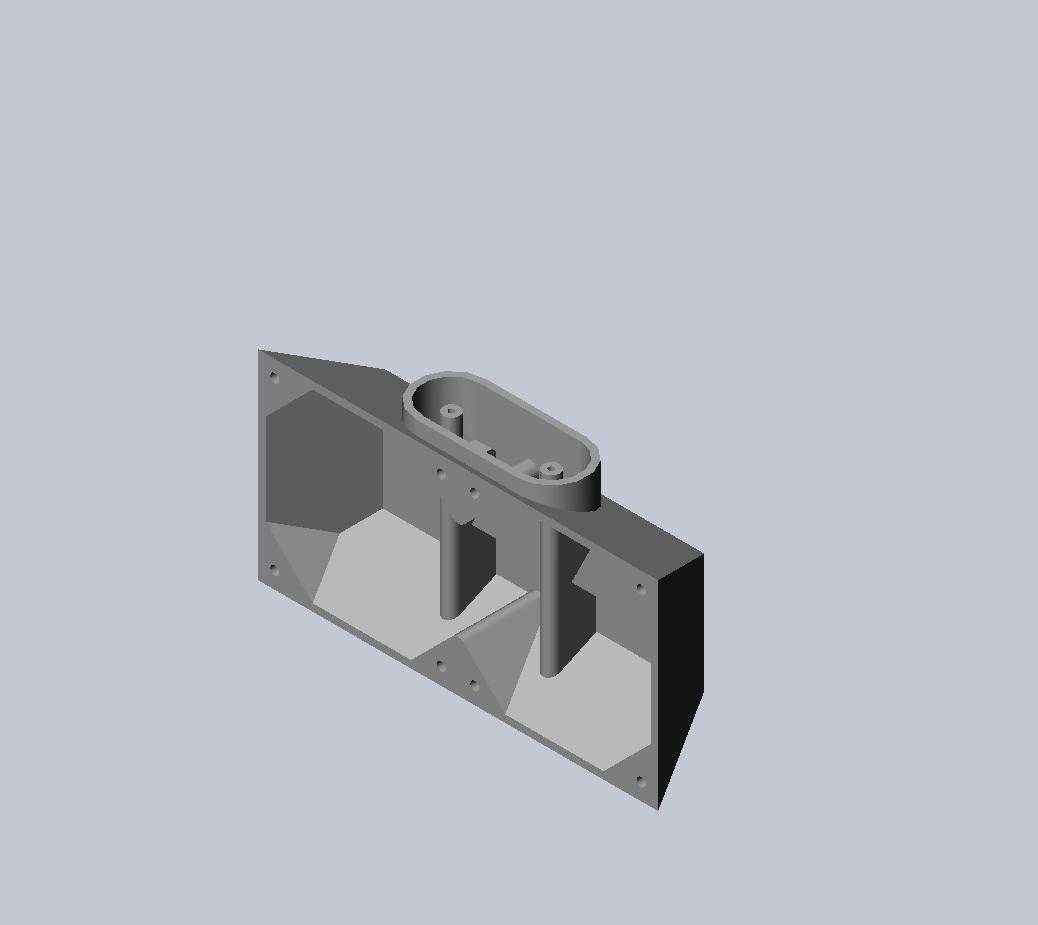

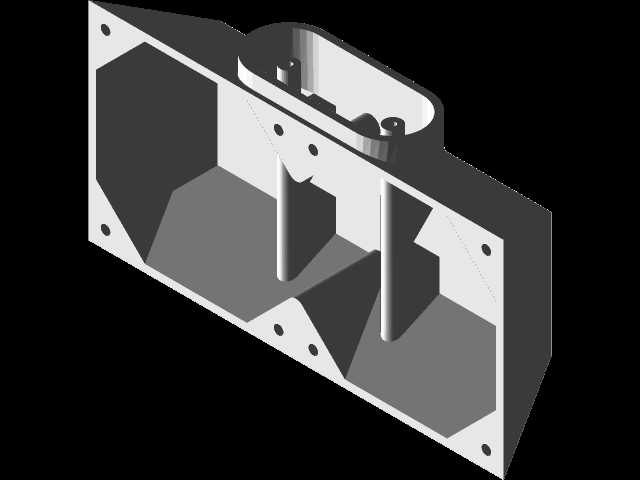

　　做设备通风结构选型的时候，很多工程师容易忽略安装边界与通风效率的匹配问题，这款多臂式通风构件的设计，刚好针对密闭柜体、设备舱体的侧装通风场景做了针对性优化。日常在电气柜、小型工业设备舱、户外集成设备的壳体设计中，通风口既要满足进出风的通流面积要求，又要兼顾安装后的结构强度，还要避免大尺寸杂物直接进入舱体内部，常规的平面冲孔通风板往往在结构刚性上存在短板，尤其是壁厚较薄的壳体上安装大尺寸通风孔时，冲孔位置容易出现应力集中，运输或者安装过程中容易出现孔边变形的问题。这款构件采用一体化的盒式沉台结构，整体嵌入安装面之后，法兰边贴合壳体外壁，沉台部分伸入舱体内部，相比平面冲孔结构，整体的抗扭刚性提升非常明显，哪怕是在1.5mm厚度的薄钢板壳体上安装，也不会因为外力挤压出现孔位变形的情况。

　　从功能设计上看，构件内部的多臂导流结构并非随意布置，每一道分隔臂的角度都经过通流模拟优化，当气流从通风孔进入时，多臂结构会将进风气流拆分成多股平缓的导流束，避免直吹舱内的电气元件或者精密结构，同时多臂的支撑结构也能阻挡尺寸超过通风间隙的杂物、虫鼠进入舱内，相比加装防虫网的设计，这种一体化结构不需要额外的网体固定件，长期使用也不会出现网体锈蚀、脱落的问题。通风孔的有效通流尺寸为60x60，这个尺寸刚好匹配常规小型设备舱的通风量需求，单组构件可以满足0.5立方米空间内的自然通风换热需求，如果舱内发热功率较高，也可以在构件内侧加装小型轴流风机，构件的内部沉台深度刚好预留了标准40mm厚度轴流风机的安装空间，不需要额外设计风机固定支架，直接利用构件本体的安装孔就可以完成风机固定，大幅减少设计阶段的重复建模工作量。

　　安装边界方面，构件四周的法兰边均匀布置了固定安装孔，孔位间距按照通用柜体安装的标准模数设计，不需要在壳体上重新做非标孔位定位，直接按照法兰边的开孔尺寸在安装面铣出对应大小的沉台开孔，就可以完成嵌入式安装，法兰边与壳体贴合的位置预留了密封胶条的安装槽，户外场景使用时可以在槽内嵌入发泡密封胶条，达到IP54级别的防护要求，避免雨水顺着通风孔渗入舱内。构件内部的导流臂采用等壁厚设计，整体壁厚均匀，不管是采用注塑加工还是钣金冲压、铸造成型，都不会出现壁厚差异导致的缩痕、冲压开裂问题，加工工艺性非常友好。很多新手设计师在做通风结构设计时，往往只关注通流面积是否达标，忽略了安装后的结构强度、防护性能以及后续加装风机的拓展性，这款构件的设计思路刚好把这些实际工程中会遇到的问题都做了前置处理，不需要设计师再针对这些细节做二次优化，直接调用就可以适配绝大多数小型设备舱、电气柜体的侧装通风需求。

　　实际项目应用中，这类通风构件常被用在户外通讯柜、小型工业控制箱、嵌入式设备的壳体上，相比市面上常见的网格通风窗，这种多臂沉台结构的通风阻力更小，因为导流臂的流线型设计不会对气流造成明显的阻挡，自然通风状态下的换热效率比同尺寸网格通风窗高15%左右，同时一体化的结构没有多余的拼接缝隙，长期在户外使用也不会出现拼接位置锈蚀、积灰难以清理的问题，日常维护只需要擦拭法兰边表面的灰尘即可，不需要拆解清理内部的网格缝隙。在做三维建模适配的时候，这款构件的安装基准面与法兰面完全重合，装配时直接将法兰面与壳体外壁做贴合约束，安装孔与壳体上的预开孔做同轴约束就可以完成装配，不需要额外调整装配角度，对于快速搭建设备整机模型的设计师来说，能够节省不少结构调整的时间。另外构件的沉台深度做了精准控制，不会因为伸入舱内过长占用过多内部元件的布置空间，60x60的通流尺寸也刚好避开了常规柜内安装导轨、线槽的布置位置，不会出现安装后与内部元件干涉的问题。
