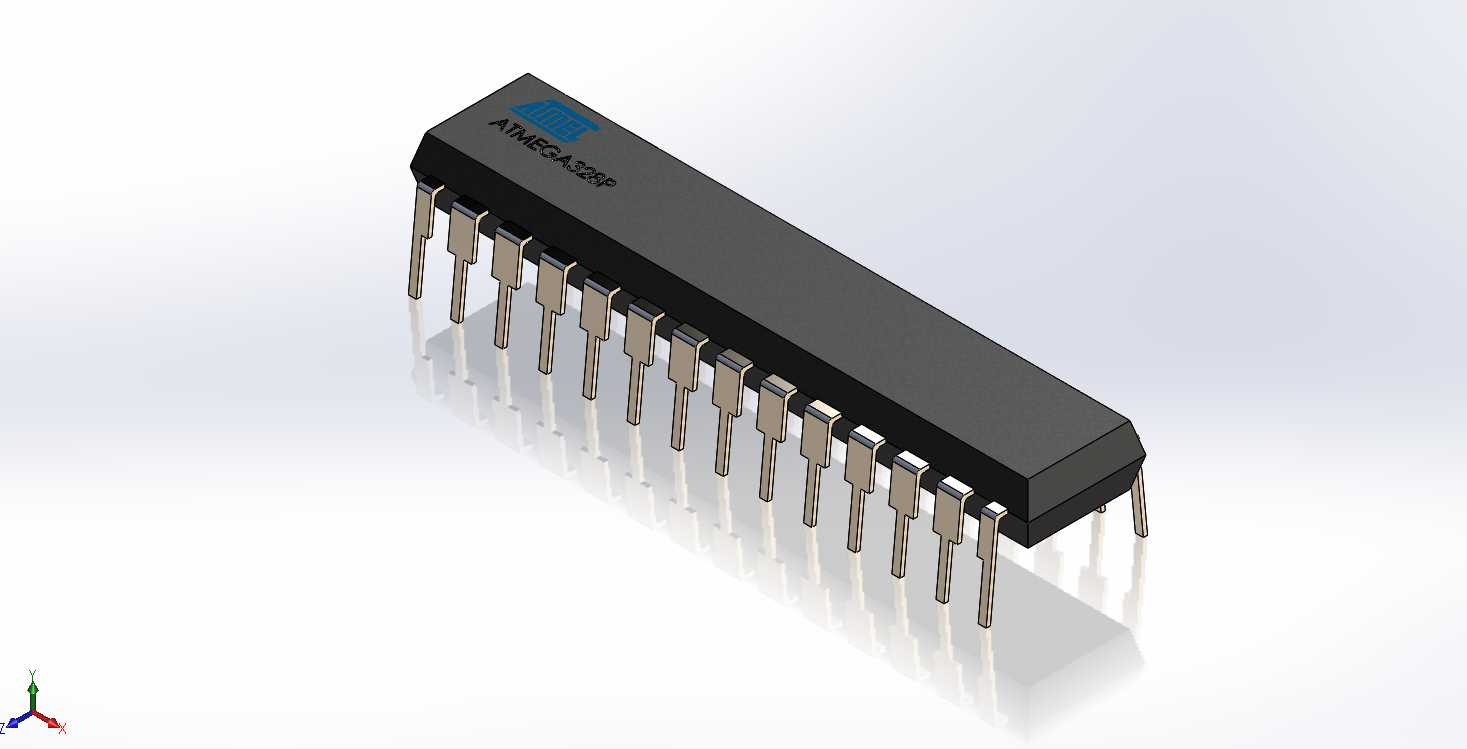

28芯PDIP封装ATMEGA328P直插芯片

　　在嵌入式控制板卡的PCB布局阶段，直插封装的微控制器是很多入门级开发板、工控小模块、教学实验装置的核心选型，这款28引脚PDIP封装的ATMEGA328P，是8位AVR架构单片机里应用极广的型号，很多开源硬件项目、小型家电控制板、简易工业传感节点都会用到这个封装的器件。做三维建模的时候，首先要明确PDIP封装的安装边界，这类双列直插器件的引脚间距是标准2.54mm，两排引脚之间的排距是7.62mm，28个引脚分两侧排布，每侧14个引脚，引脚本身是可弯折的铜质镀锡结构，建模的时候要还原引脚的成型角度，不能做成完全垂直的直杆，实际生产中直插器件的引脚会有轻微的外张角度，方便插件时对准PCB上的安装孔，也能在过波峰焊的时候增加焊锡的附着面积，提升焊接可靠性。

　　从实际应用场景来看，这款芯片的封装形式决定了它的使用场景，PDIP封装适合手工焊接、面包板插接，不需要专用的SMT贴装设备，很多电子爱好者做原型验证、学生做课程设计、小批量生产的简易控制装置，都会优先选这个封装的型号，不需要做钢网，手工就能完成焊接，维修更换也很方便，直接用吸锡器拆除旧器件就能替换，不像贴片封装需要热风台操作，对维修工具的要求更低。建模的时候要注意塑封本体的尺寸，本体宽度一般在6.3mm到6.6mm之间，本体长度对应28引脚的规格是35mm左右，塑封本体的顶部会有器件标识的丝印区域，还有一个圆形或者半圆形的定位标记，用来指示第一引脚的位置，这个定位标记在PCB布局的时候是必须对齐的，不然芯片装反会直接烧毁器件，所以建模的时候这个定位特征不能省略，要准确还原标记的位置和尺寸，方便后续做PCB装配干涉检查的时候，能直观判断器件的安装方向是否正确。

　　设计这个三维模型的时候，要考虑结构设计里的安装空间预留，直插器件焊接到PCB上之后，塑封本体底部和PCB表面之间会有1mm左右的间隙，这个间隙是引脚弯折后自然形成的，一方面可以容纳焊盘上的焊锡凸起，避免塑封本体压到焊锡造成短路，另一方面也能让芯片工作时产生的热量通过这个间隙散出，虽然ATMEGA328P的功耗很低，正常工作时发热很小，但空间预留还是要符合实际安装情况。引脚的伸出长度也要准确，插件后引脚穿过PCB背面的长度控制在1.5mm到2mm之间，这个长度是波峰焊工艺要求的标准长度，太长容易和背面的其他器件干涉，太短则会导致焊接不牢，容易出现虚焊脱落的问题。

　　从功能特性上来说，这款芯片作为8位微控制器，内置了32KB的Flash程序存储器、2KB的SRAM、1KB的EEPROM，自带多通道ADC、UART、SPI、I2C通信接口，能满足绝大多数小型控制场景的需求，比如做温湿度采集节点、小型电机驱动控制、简易人机交互界面的主控，都能胜任。对应的三维模型在做整机结构设计的时候，要考虑芯片上方的空间预留，如果是封闭外壳的设备，芯片本体顶部和外壳内壁之间要留至少3mm的间隙，一方面避免外壳压到芯片造成引脚受力变形，另一方面也能留出空气对流的空间，帮助芯片散热，哪怕功耗低，长期密闭工作也需要基本的散热空间。另外还要注意，PDIP封装的器件在做抗震设计的时候，不能只靠引脚固定，对于有振动要求的设备，比如车载小型装置、工业现场的振动传感节点，最好在芯片塑封本体和PCB之间点少量红胶固定，避免长期振动导致引脚疲劳断裂，建模的时候可以预留出点胶的空间位置，方便结构工程师做工艺性检查。

　　很多工程师在做三维模型的时候容易忽略引脚的倒角细节，实际器件的引脚末端是有轻微倒角的，方便插入PCB的安装孔，这个细节虽然小，但在做虚拟装配仿真的时候，如果引脚末端是直角，很容易出现装配干涉的误报，还原倒角特征之后，虚拟装配的过程会更贴近实际生产情况，能更准确地判断插件时的对位难度。还有塑封本体的边缘脱模斜度，塑料封装的器件在生产的时候是注塑成型的，本体侧面会有微小的脱模斜度，大概1度左右，这个特征在建模的时候也要体现出来，不能做成完全垂直的侧壁，不然做整机装配的干涉检查时，会和周边的接插件、电容等器件出现不存在的干涉报错，影响结构设计的判断。

　　在教学实验装置的设计里，这款芯片经常会搭配IC插座使用，也就是先把插座焊在PCB上，再把芯片插在插座里，这样更换芯片的时候不需要动焊锡，方便学生做实验的时候反复插拔更换器件，这时候做三维建模就要考虑加上IC插座的安装空间，插座的本体高度大概是5mm左右，加上芯片本身的高度，总安装高度会比直接焊接芯片高出3mm左右，结构设计的时候要把这个高度差算进去，避免外壳和芯片干涉。另外，芯片两侧的引脚和周边器件的间距也要符合安规要求，虽然是低压信号电路，引脚之间的间距最好留0.8mm以上，避免焊接的时候连锡短路，也方便后期维修的时候用烙铁操作，不会碰到周边的元器件。
