大功率集成式LED发光光源模组结构

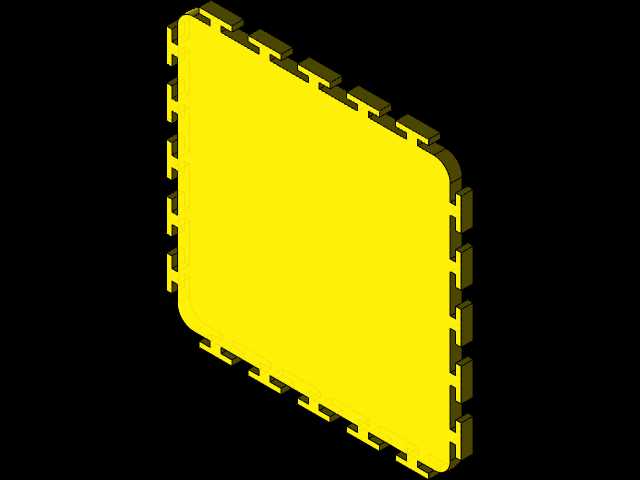

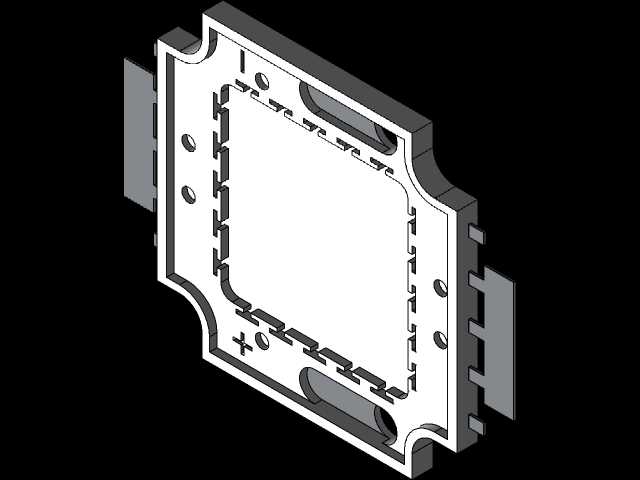

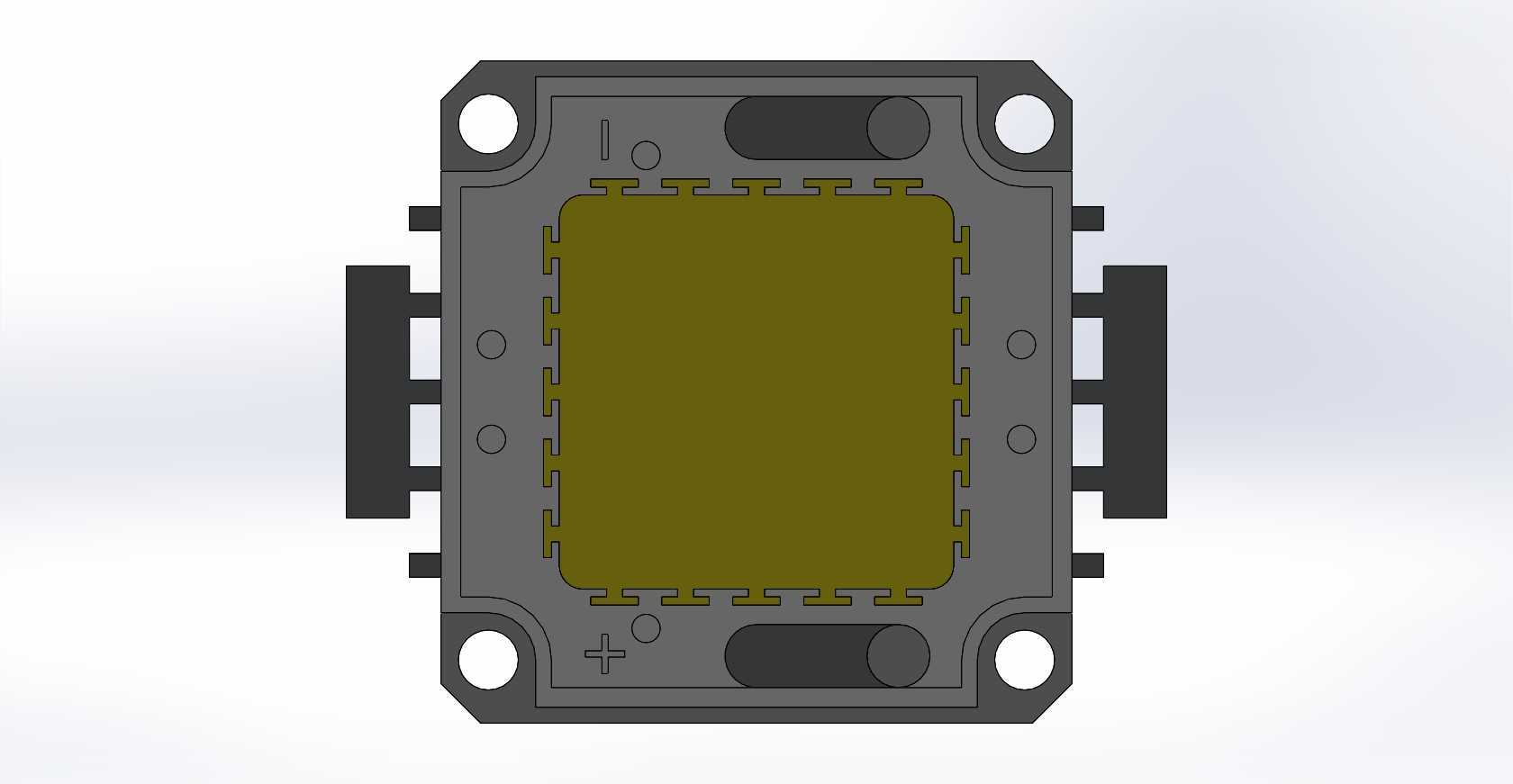

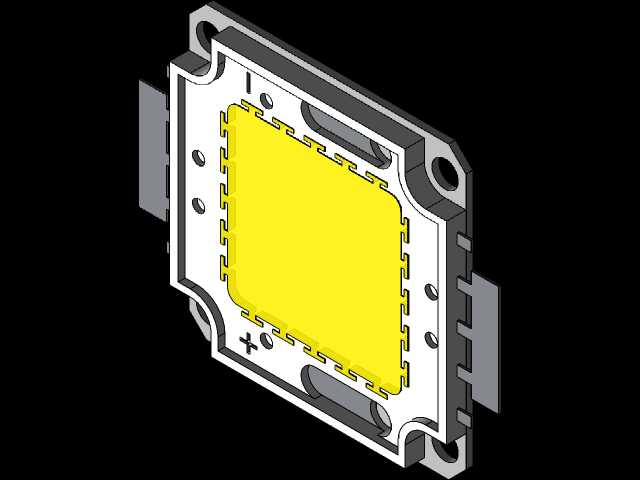

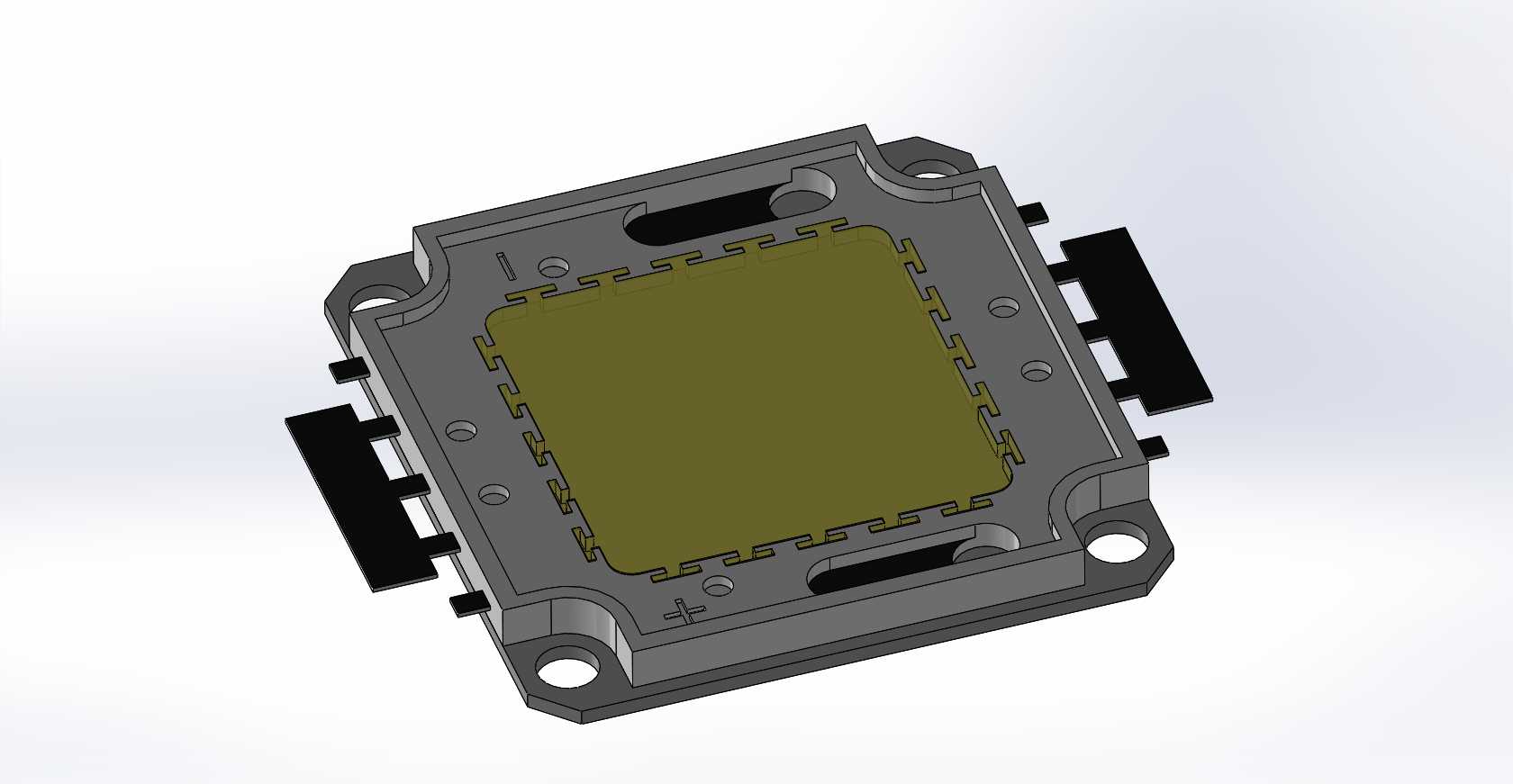

　　这款大功率LED光源模组，主要面向工业照明、户外强光照明、特种设备补光等场景的光源配套需求，可适配工矿灯、投光灯、设备工作灯、植物补光灯等多种终端产品的光源位替换或全新开发使用。从结构设计来看，模组采用方形一体化基座设计，基座四周预留带通孔的安装耳，安装孔位做了沉台处理，可直接通过M3规格螺丝完成与散热基座、灯体外壳的固定，安装边界清晰，40x42mm的外形尺寸可以兼容市面上多数同功率等级LED光源的安装位，不需要额外修改配套结构件的开孔尺寸，能大幅缩短终端产品的开发周期。基座主体采用高导热合金材质，表面做了抗氧化处理，核心发光区位于基座中心位置，四周设计有密封压合槽，可配合硅胶密封圈完成发光面的防水密封，

　　满足户外使用的IP防护要求。电极引脚从基座两侧对称引出，引脚采用加厚铜质基材，表面做镀锡处理，既可以降低大电流通过时的接触电阻，也能提升焊接可靠性，两侧各三个引脚的排布，区分正负极与辅助固定位，避免安装时出现极性接反的问题。设计过程中优先考虑了散热路径的合理性，核心发光芯片直接贴合在基座的导热凸台上，减少了中间导热层的热阻，能将芯片工作时产生的热量快速传导到后端外接的散热结构上，保证50W到100W功率区间长期工作时的结温处于合理范围，延缓光衰速度。发光区四周的定位凸点，用于固定光学透镜或者反光杯，保证透镜与发光芯片的同轴度，避免出光角度出现偏移，满足不同配光需求的配件适配。基座边角处做了小尺寸的定位缺口，

　　可与配套散热座上的定位柱配合，实现安装时的快速对位，降低组装过程中的对位难度，提升批量组装的效率。从实际使用角度出发，这款模组的结构设计充分考虑了批量生产的工艺性，基座采用一体冲压结合精密机加工成型，所有安装孔位、引脚槽、密封槽的尺寸公差都控制在合理范围，既不会因为公差过松导致密封失效、引脚松动，也不会因为公差过严提升加工成本。在设备选型适配时，需要注意配套驱动电源的输出电流电压要与模组参数匹配，同时外接散热结构的热阻要满足模组满功率工作时的散热要求，避免因为散热不足导致芯片寿命缩短。不同于小功率贴片LED的分散排布设计，这种集成式大功率模组将多颗芯片集成在同一基座上，在有限的安装尺寸内实现更高的光通量输出，

　　同时减少了终端产品光源部分的组装工序，不需要逐颗焊接小功率灯珠，只需要完成一次模组固定与引脚接线即可完成光源部分的装配。基座上预留的极性标识，在组装时可以快速识别接线方向，即使是没有丰富组装经验的操作人员，也能快速完成接线操作，降低接反极性导致的模组损坏概率。密封槽的深度与宽度经过反复校核，配合常规线径的硅胶密封圈，压缩量处于合理区间，既可以保证密封性能，也不会因为压缩量过大导致密封圈被压溃失效。安装耳的厚度经过强度校核，在按照规定扭矩锁紧安装螺丝时，不会出现安装耳断裂、变形的问题，保证长期使用过程中的结构可靠性。引脚与基座的结合位置做了密封加固处理，避免水汽从引脚缝隙进入模组内部，造成芯片腐蚀短路。整体结构没有多余的冗余设计，所有结构特征都服务于散热、安装、密封、电气连接这几个核心功能，没有为了外观增加不必要的结构，完全从工业应用的实用性角度出发完成设计，适合各类需要大功率集中光源的照明设备开发使用。
