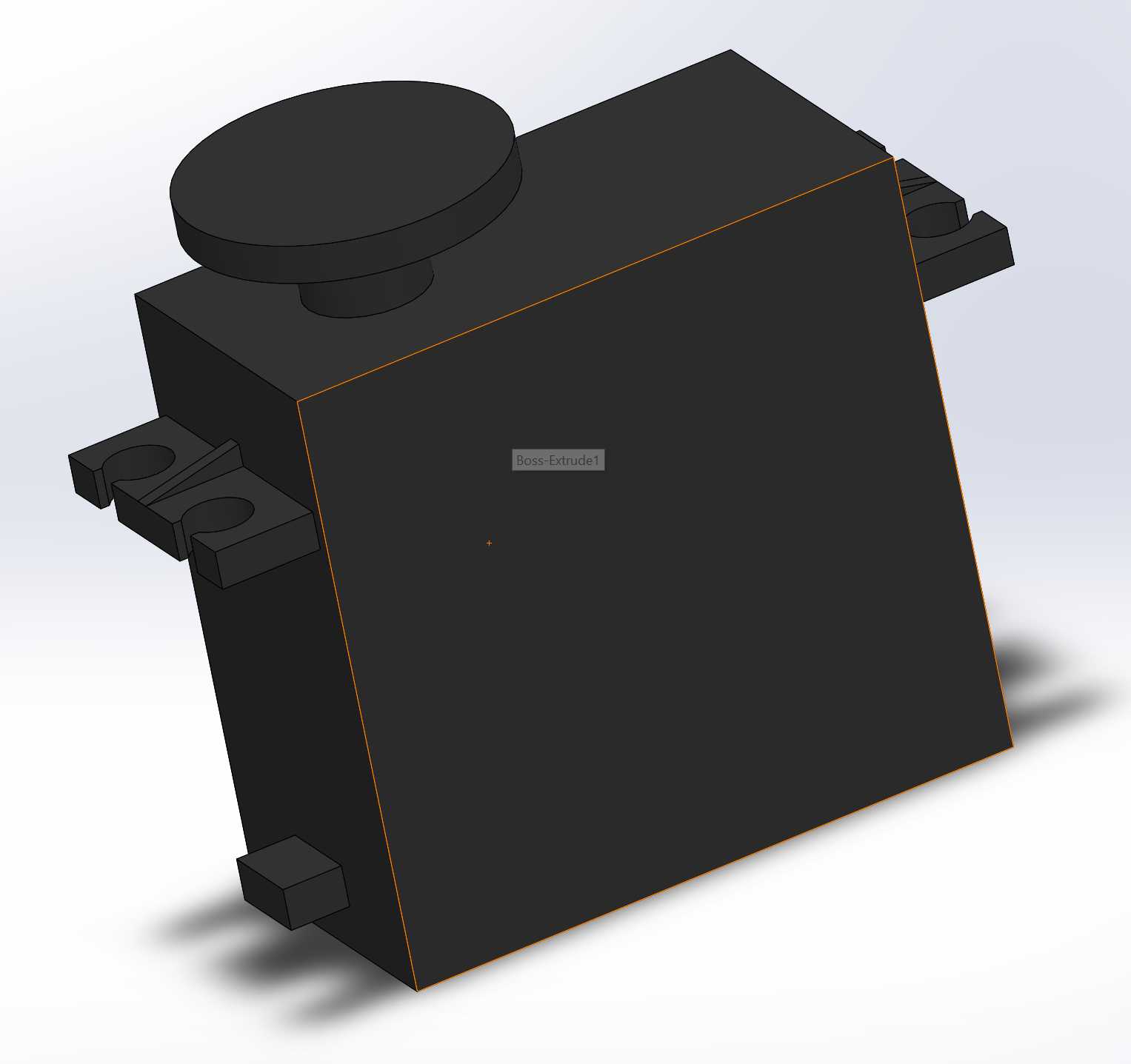

小型舵机式伺服电机三维结构

　　在桌面级Arduino机器人、小型自动化教具、航模舵面控制这类对安装空间要求严苛的场景里，这类小型伺服电机是核心的角度执行元件，区别于大功率工业伺服的法兰安装结构，这类微型伺服的安装逻辑完全围绕紧凑嵌入式布局设计，建模时需要优先匹配安装边界的干涉校验需求。从结构功能来看，这类伺服的输出端为顶部圆盘式舵盘安装位，可通过配套舵盘连接摇臂、连杆等传动件，实现0-180度范围内的角度闭环控制，内部集成减速齿轮组、位置反馈电位器与驱动电路，外壳两侧延伸出带安装孔的固定耳，是整机安装的核心定位基准。建模过程中首先确定了固定耳的孔位间距与孔径参数，这部分是安装时的首要配合尺寸，直接决定伺服能否顺利嵌入设备的安装槽位，外壳主体采用方正的盒式结构，

　　所有边角做了小尺寸倒角处理，既符合实际注塑外壳的工艺特征，也能避免装配时与周边结构产生锐角干涉。顶部输出轴的凸台高度做了精准还原，这个尺寸直接影响舵盘安装后的轴向间隙，若建模时尺寸偏差过大，实际装配会出现舵盘蹭外壳或者轴向窜动过大的问题；尾部的出线槽位置也做了对应结构预留，方便布线时的空间校验，避免走线与周边结构件挤压磨损。这类伺服的应用场景并不局限于机器人内部结构，在小型自动化物料分拣的拨料机构、智能门锁的锁舌驱动、桌面云台的角度调节结构中都有大量应用，不同场景下对安装位的预留空间差异较大，这个模型的方正外壳结构可以直接适配大部分嵌入式安装槽的设计需求，两侧固定耳的通孔可配合M2规格的螺丝完成锁紧固定，不需要额外设计定制安装支架。

　　建模时对外壳表面的细微合模线做了简化处理，保留了核心的装配定位特征，输出轴的配合面做了公差参考的结构预留，方便后续在装配体中直接匹配舵盘、连杆的配合尺寸，不需要二次修整模型基准。从安装边界来看，这类伺服的整体厚度控制在极小范围内，适合层叠式布局的小型设备内部安装，外壳底部为平面结构，可直接贴合设备的安装基板定位，不需要额外做定位凸台，降低安装结构的设计复杂度；输出轴的中心高度是传动设计的核心参数，建模时严格按照实际产品的中心高尺寸做了基准对齐，在做连杆传动的运动仿真时，可以直接以此为旋转轴心添加运动配合，不需要重新调整基准坐标。在做机器人内部结构设计时，这类伺服往往是多个并排或者层叠安装，模型的外壳轮廓做了精准的尺寸还原，可直接在装配体中排布多台伺服的位置，校验相邻伺服之间的间隙，避免出现安装时互相干涉的问题，尾部的出线方向也做了对应示意，方便提前规划走线槽的位置，避免导线被挤压在伺服外壳与设备结构之间。
