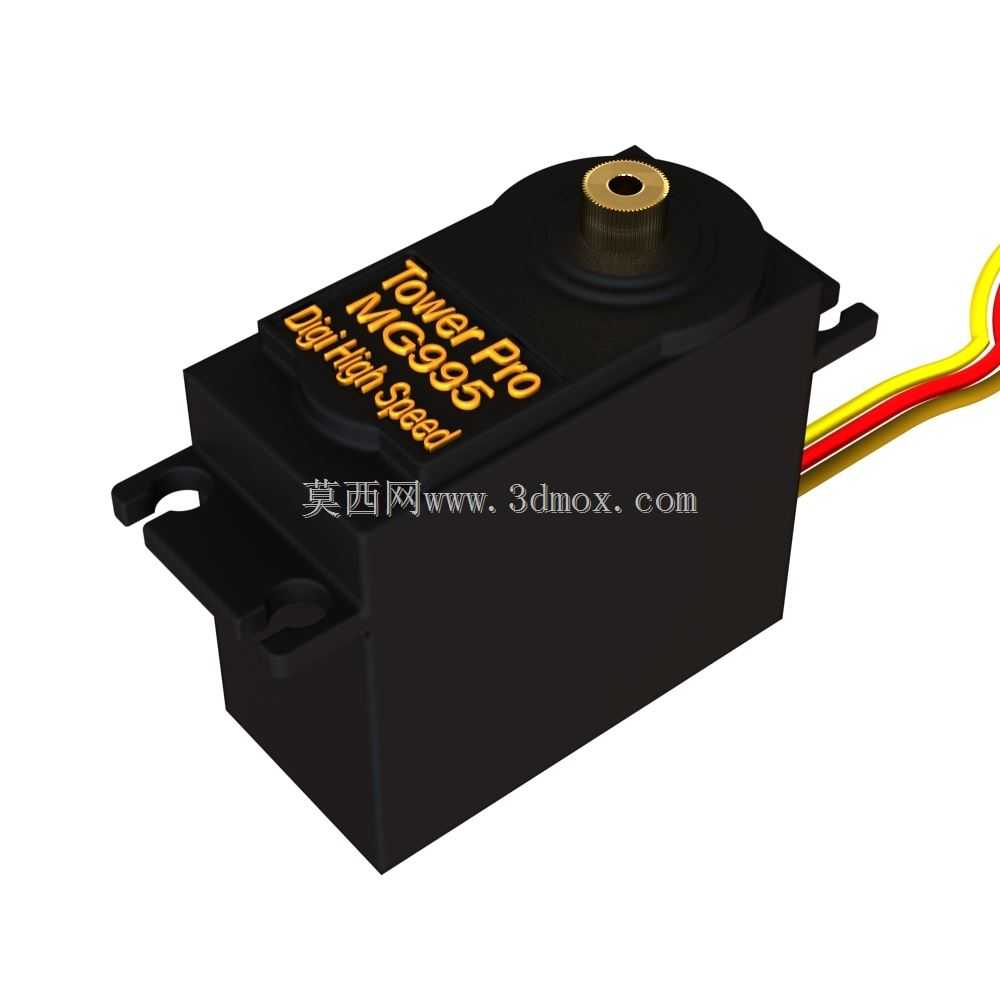

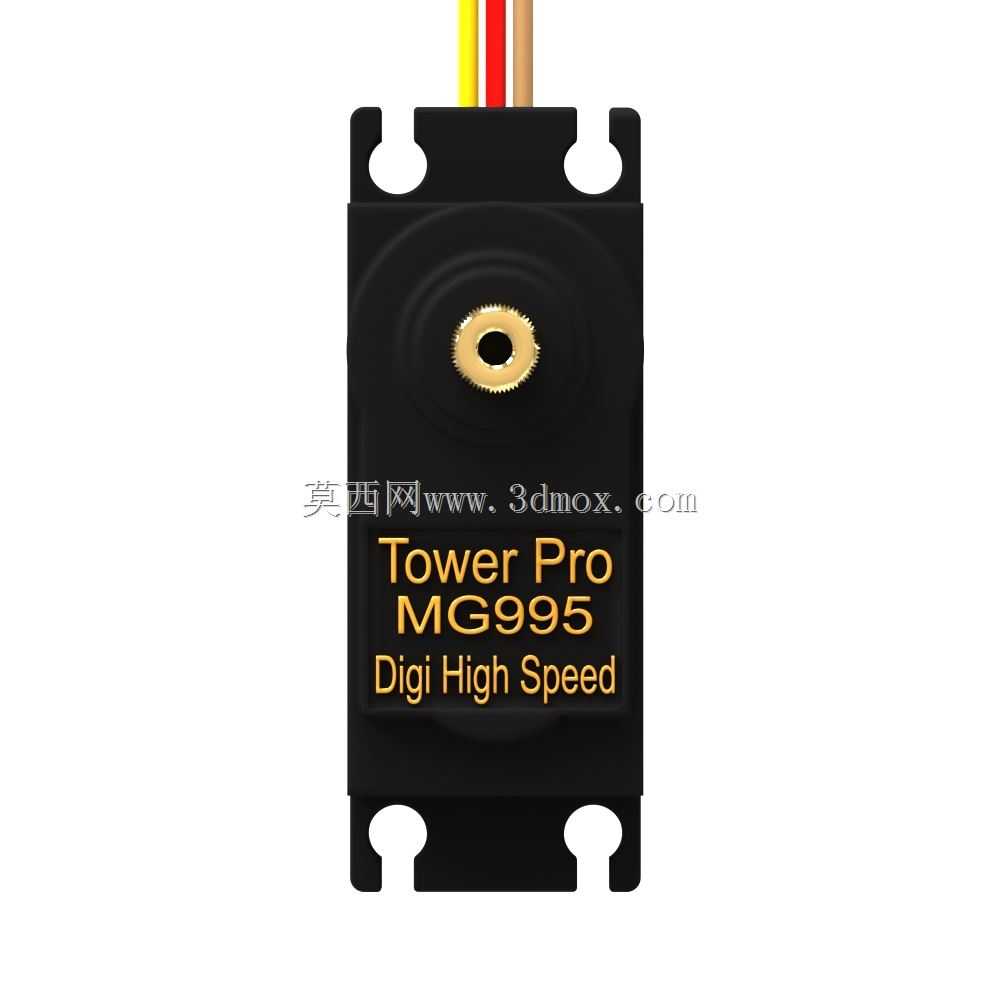

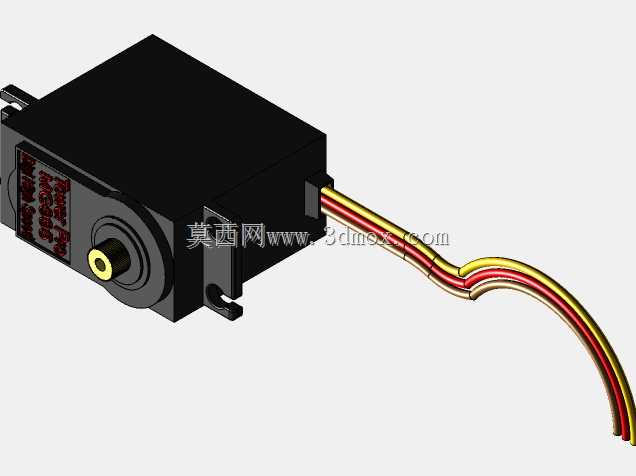

Tower Pro MG995大扭矩数字舵机结构

这款Tower Pro MG995舵机是小型运动控制场景中应用极广的伺服执行部件，常被用于航模舵面控制、小型机器人关节驱动、智能小车转向机构、自动化教具动作单元等场景，能够在给定PWM控制信号下输出精准的角度定位，配合控制板可实现0-180度范围内的任意角度锁止，满足多数小型往复摆动类动作的驱动需求。从结构设计来看，该舵机采用标准矩形塑封外壳，顶部为铜质嵌件输出轴，轴端带标准舵机齿形，可直接适配市面上绝大多数标准舵机摇臂、舵盘，无需额外加工转接件；外壳两侧伸出带安装孔的固定耳，安装孔位间距符合通用微型舵机的安装规范，可直接固定在标准舵机支架、航模机身安装位或者机器人关节基座上，安装边界清晰，设计选型时无需额外预留过多避让空间。外壳侧面引出三根信号动力线，分别为电源正、电源地与信号输入线，线长适配多数小型设备的内部布线需求，出线位置做了应力释放结构，避免反复弯折导致线芯断裂。内部集成直流驱动电机、金属减速齿轮组与位置反馈电位器，相比塑料齿轮舵机，金属齿轮组能够承受更大的负载扭矩，在堵转或者冲击负载下不易打齿损坏，适合需要带动一定负载的动作场景。设计建模时完整还原了舵机的外部安装特征，包括固定耳的孔径、孔位间距、输出轴的齿形尺寸、出线位置的结构细节，同时还原了外壳表面的标识印刷细节，可直接用于整机装配的干涉检查、安装位适配验证，也可用于设备演示动画中的动作部件装配参考。在实际选型应用中，该舵机的输出扭矩可满足小型机械臂关节、航模副翼/升降舵控制、智能摄像头云台俯仰转动等场景的动力需求，工作时需要搭配对应的舵机控制板或者单片机IO口输出标准PWM信号，供电电压适配常见的4.8V-6V直流供电，可直接从设备的动力取电端取电，无需额外配置复杂的驱动电路。建模过程中对安装配合面做了公差还原，固定耳的安装孔预留了标准螺丝的装配间隙，输出轴的配合尺寸符合通用舵机配件的适配公差，导入装配体后可直接完成虚拟装配，验证安装空间是否充足，避免实际加工组装时出现结构干涉、安装孔位错位等问题。
