适配M3螺纹紧固件的平垫圈结构设计

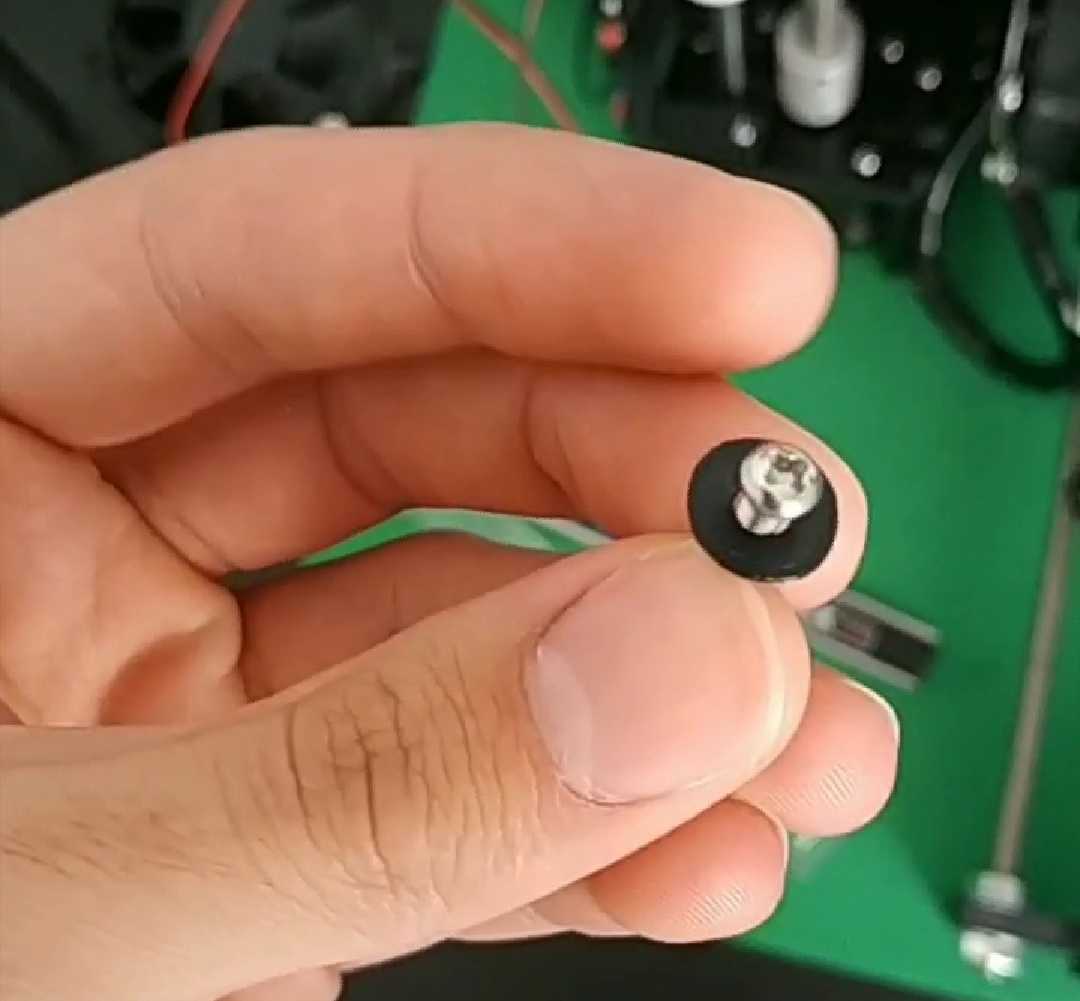

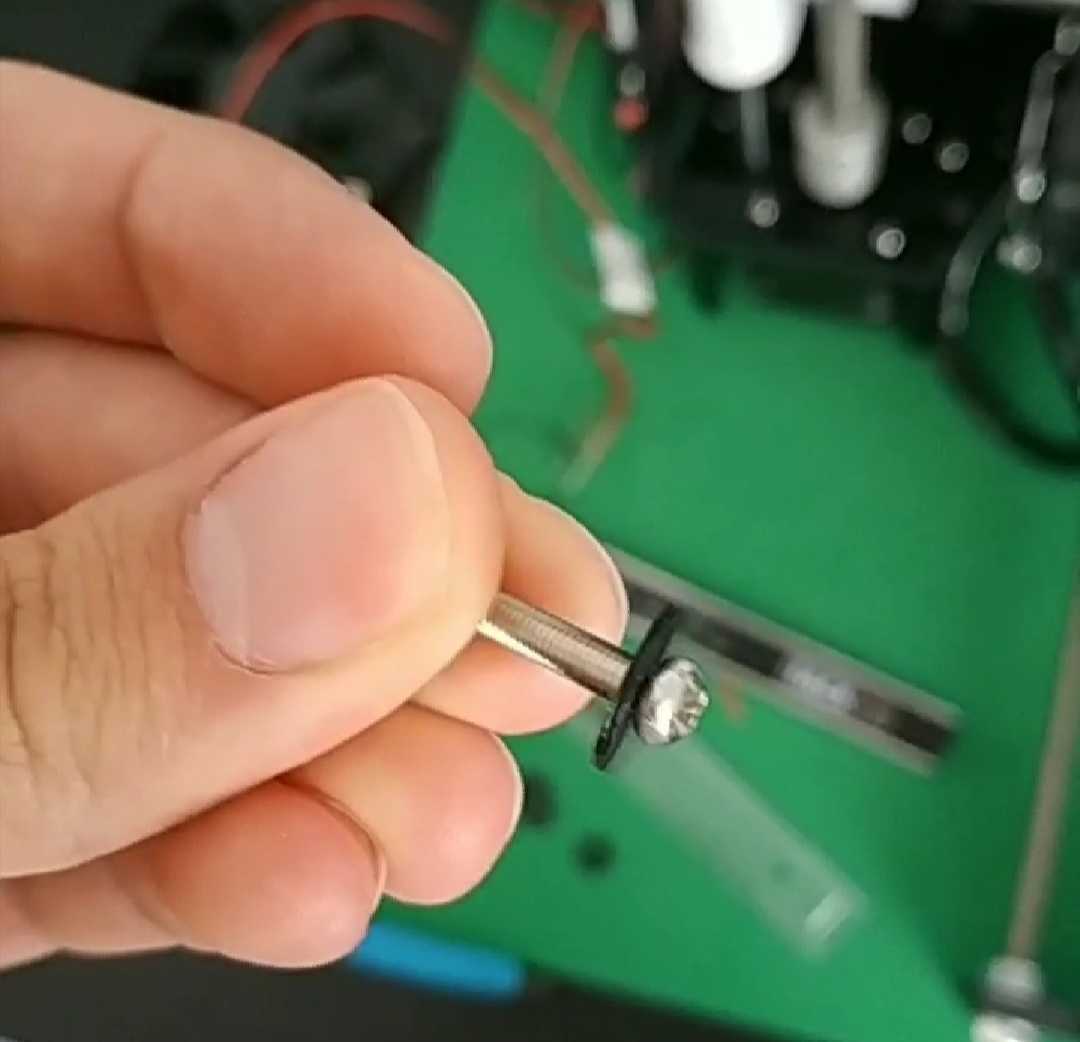

　　在各类机械装配、电子设备装调、3D打印功能件组装场景里，小规格螺纹连接的防松、承压分散需求一直是结构设计中容易被忽略却直接影响整机可靠性的细节，M3规格作为小尺寸紧固件里应用最广泛的规格之一，配套垫圈的设计合理性直接决定连接副的长期稳定性。这款垫圈的核心作用，是在M3螺丝与被连接件之间形成承压过渡层，避免螺丝拧紧过程中螺帽端面直接刮伤被连接件表面，尤其是针对3D打印的塑料类工件、薄金属钣金件、PCB板这类表面硬度较低、承压能力有限的基材，垫圈可以将螺帽的锁紧力均匀分散到更大的接触面上，防止锁紧时基材出现压痕、开裂甚至局部塌陷的问题。从实际装配场景来看，这类小垫圈常应用在小型自动化设备的传感元件安装、消费电子外壳组装、航模结构连接、桌面级3D打印机的运动组件固定等场景，这些场景的共同特点是连接空间紧凑，被连接件多为薄壁或低硬度材料，同时对连接后的防松性能有一定要求，部分振动工况下还可以搭配弹垫组合使用，平垫负责分散承压，弹垫提供防松预紧力。设计这款垫圈时，首先要匹配M3螺纹紧固件的安装边界，内孔尺寸需要略大于M3螺丝的公称外径，保证螺丝可以顺畅穿过，同时内孔与螺丝杆部的间隙不能过大，否则会出现垫圈偏心、锁紧后受力不均的问题；垫圈的外径设计需要兼顾承压面积与安装空间，在周边结构不发生干涉的前提下尽可能增大接触面积，针对小空间安装场景也可以做外径收窄的适配版本，但需要保证承压面积不低于螺帽端面接触面积的1.5倍，才能起到有效的应力分散作用。

　　厚度设计上需要平衡刚性与安装空间，过薄的垫圈在锁紧力较大时容易出现翘曲变形，无法持续保持均匀承压，过厚则会占用螺丝的有效啮合长度，导致螺纹啮合牙数不足带来连接强度下降的风险，针对3D打印制作的场景，壁厚设计还要考虑打印工艺的成型精度，避免壁厚过薄出现打印填充不足、成型后强度不达标的问题。从结构细节来看，这款垫圈采用两端面平行的平垫结构，没有额外的防滑齿或异形结构，适用场景更广，既可以用于金属件之间的硬连接，也可以用于软质材料、塑料件的装配场景，不会因为端面的凸起结构压伤软质基材表面。实际选型使用时，需要注意安装边界的匹配：首先要确认被连接件的安装孔位周边没有凸起的加强筋、焊痕或其他结构干涉，保证垫圈可以完全平贴在被连接件表面，

　　不能出现垫圈部分悬空的情况，否则锁紧后垫圈会出现倾斜，反而导致螺丝受力偏心，带来螺纹滑牙、连接松动的隐患；其次要根据被连接件的材质调整锁紧扭矩，比如针对PLA、ABS这类3D打印塑料件，即使加装了垫圈，锁紧扭矩也不能超过材料的承压极限，避免垫圈整体压入基材内部失去作用；如果是用于有持续振动的工况，比如运动的机械臂关节、持续运转的小型风机组件，可以在垫圈与螺帽之间增加防松胶或者搭配弹垫使用，进一步提升连接可靠性。很多新手结构设计师在做小规格连接设计时，往往只关注螺丝的长度、强度参数，忽略配套垫圈的尺寸匹配，经常出现垫圈内径过大导致偏心、外径过小起不到分散压力作用、厚度不合适导致螺丝啮合长度不足的问题，最终样机测试时出现连接松动、

　　基材被压裂的故障，反复整改耽误项目进度。这款垫圈的尺寸设计完全贴合M3紧固件的通用安装规范，内孔、外径、厚度的参数都经过实际装配验证，既可以满足常规工业装配的使用要求，也适配3D打印快速制作的需求，不需要复杂的机加工工序，通过普通的FDM或者光固化3D打印设备就可以快速制作出可用的零件，非常适合样机研发阶段的快速迭代、小批量定制设备的配件自制场景。在做三维建模时，还要注意垫圈两端面的平面度公差，如果是用于精密装配场景，平面度需要控制在合理范围内，避免端面不平导致锁紧时出现应力集中，针对3D打印制作的场景，建模时可以适当将端面做0.05mm左右的余量预留，方便打印后通过简单的打磨处理获得更高的平面度，进一步提升装配后的连接稳定性。
